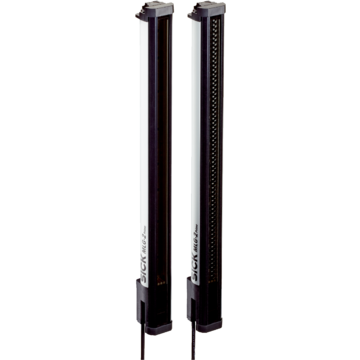

MLG20S-2380D10517 - 1144170
Kurtyna pomiarowa SICK, zasięg 5 m, 3 wyjścia IO-Link, odstęp wiązek 20 mm, wysokość detekcji 2380 mm, czas odpowiedzi 14,2 ms, IP65/IP67, do wykrywania i klasyfikacji wysokości.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Kurtyny pomiarowe, MLG-2, MLG20S-2380D10517, Wersja urządzenia: Prime - Standard functionality, Wejścia/wyjścia: 3 x Q (IO-Link), Opcja: Brak, Odstęp miedzy wiązkami: 20 mm, Zasięg roboczy: 5 m, Wysokość pola detekcji: 2.380 mm, Długość przewodu: 0,22 m, 0,22 m, Czas odpowiedzi: 14,2 ms, Funkcja oprogramowania (ustawienie domyślne - patrz dane techniczne / cechy): 17
| Cechy | ||
|---|---|---|
| Wersja urządzenia | Prime - Standard functionality | |
| Typ czujnika | Nadajnik/odbiornik | |
| Najmniejszy wykrywalny obiekt (MDO) | 24 mm | |
| Odstęp miedzy wiązkami | 20 mm | |
| Rodzaj synchronizacji | Optyczna | |
| Liczba wiązek | 120 | |
| Wysokość pola detekcji | 2.380 mm | |
| Funkcje oprogramowania (domyślne) | ||
| Q1 | Kontrola obecności | |
| Q2 / IN | Automatyczna klasyfikacja wysokości | |
| Q3 | Automatyczna klasyfikacja wysokości | |
| inverted | Q1 | |
| Programowanie metodą uczenia | Wiązka krzyżowa | |
| key lock | off | |
| Tryb pracy | ||
| Standard | Tak | |
| Funkcja | ||
| Wiązka krzyżowa | Tak | |
| Blokowanie wiązek | Tak | |
| Zastosowania | ||
| Wyjście przełączające | Wykrywanie obiektów Object recognition Height classification |
|
| Interfejs danych | Wykrywanie obiektów Object height measurement |
|
| W zakresie dostawy | 1 × nadajnik 1 × odbiornik 4/6 × uchwyty QuickFix (od wysokości monitorowania 2 m 6 uchwytów QuickFix) 1 × instrukcja szybkiego uruchomienia |
|
| Mechanika/elektryka | ||
| Nadajnik światła | LED, światło podczerwone | |
| Długość fali | 850 nm | |
| Napięcie zasilające Uv | DC 19,2 V ... 28,8 V | |
| Pobór prądu, nadajnik | 61 mA | |
| Pobór prądu, odbiornik | 144 mA | |
| Tętnienia resztkowe | < 5 Vss | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Obciążenie wyjściowe, pojemnościowe | 100 nF | |
| Obciążenie wyjściowe, indukcyjne | 1 H | |
| Czas inicjalizacji | < 1 s | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Typ przyłącza | Wtyk M12, 5-biegunowy, 0,22 m | |
| Materiał obudowy | Aluminium | |
| Wskazanie | LED | |
| Stopień ochrony | IP65, IP67 |
|
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Klasa ochrony | III | |
| Masa | 5,049 kg | |
| Szyba przednia | PMMA | |
| Opcja | Brak | |
| Nr pliku UL | NRKH.E181493 | |
| Wydajność | ||
| Zasięg maksymalny | 7 m | |
| Zasięg minimalny | ≥ 0,2 m | |
| Zasięg roboczy | 5 m | |
| Czas odpowiedzi | 14,2 ms | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | 38,4 kbit/s (COM2) | |
| Maksymalna długość przewodu | 20 m | |
| Czas cyklu | 6 ms | |
| VendorID | 26 | |
| DeviceID HEX | 800067 | |
| DeviceID DEC | 8388711 | |
| Długość danych procesowych | 6 Byte (TYPE_2_V) | |
| Wejścia/wyjścia | 3 x Q (IO-Link) | |
| Wyjście cyfrowe | ||
| Liczba | 3 | |
| Wejście cyfrowe | ||
| Liczba | 1 | |
| Dane dotyczące otoczenia | ||
| Odporność na wstrząsy | Ciągłe udary 10 g, 16 ms, 1000 udarów Pojedyncze udary 15 g, 11 ms, 3 na każdą oś |
|
| Odporność na drgania | Drgania sinusoidalne 10–150 Hz 5 g | |
| EMC | EN 60947-5-2 | |
| Odporność na światło zewnętrzne | Bezpośrednie: 12.000 lx Pośrednie: 50.000 lx |
|
| Temperatura otoczenia podczas pracy | –30 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 6.170 kg | |
| Masa jednostkowa netto | 6.17 kg | |
| Jednostka objętości | 50085 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084544064 | |
