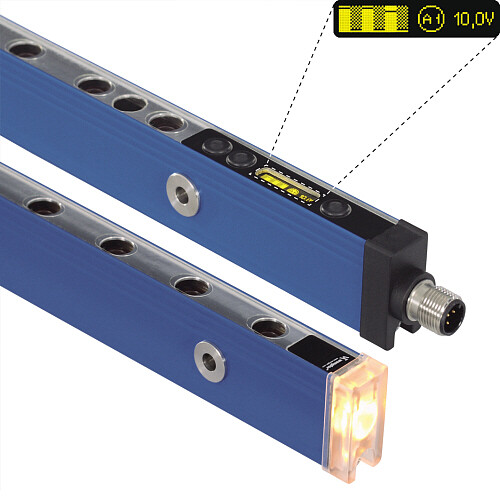

OEEB152U0135
Kurtyna optyczna firmy Wenglor, odbiornik, wysokość = 150 mm, rozdzielczość = 30 mm, zasilanie = 18...30 V DC, wyjście 0...10 V/4...20 mA, IO-Link V1.0, konektor M12-4/5 pin, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- 360° widoczny wskaźnik stanu przełączania
- Wyświetlacz graficzny dla łatwej obsługi
- Zintegrowana jednostka
- Wykrywanie i pomiar obiektów
Ponieważ kurtyny świetlne do zadań pomiarowych są wyposażone w zintegrowaną jednostkę, zewnętrzne jednostki przyłączeniowe nie są potrzebne. Obiekty są rozpoznawane (poprzez wyjście cyfrowe) i mierzone (przez wyjście analogowe). Kurtyny świetlne można łatwo skonfigurować za pomocą graficznego wyświetlacza sterowanego przez menu. Wygodna parametryzacja i szybka diagnoza jest możliwa poprzez interfejs IO-Link.
| Parametry optyki | ||
|---|---|---|
| Zakres | 3000 mm | |
| Wysokość pola pomiarowego (MFH) | 150 mm | |
| Odległość między wiązkami | 30 mm | |
| Rodzaj światła | Światło podczerwone | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Kąt otwarcia | 10 ° | |
| Dane elektryczne | ||
| Typ czujnika | Odbiornik | |
| Zasilanie | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 40 mA | |
| Częstotliwość przełączania | 69 Hz | |
| Czas odpowiedzi | 7 ms | |
| Opóźnienie załączenia/ wyłączenia | 0...10 s | |
| Dryft temperaturowy | < 10 % | |
| Zakres temperatury | -25...60 °C | |
| Ilość wyjść | 2 | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Wyjście analogowe | 0...10 V/4...20 mA | |
| Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.0 | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Menu (OLED) | |
| Materiał obudowy | Aluminium | |
| Stopień ochrony IP | IP65 | |
| Podłączenie | konektor M12-4/5 pin | |
| Wyjście | ||
| Przełączanie NC/NO | tak | |
| Ustawialne PNP/Push-Pull | tak | |
| Wyjście błędu | tak | |
| IO-Link | tak | |
Jasność wyświetlacza może się zmniejszać z wiekiem. Nie powoduje to pogorszenia działania czujnika.
