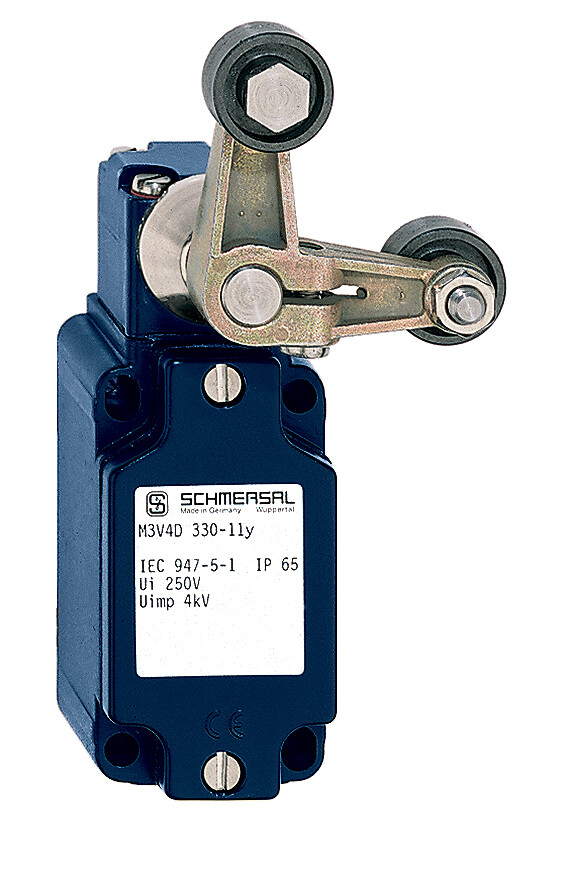

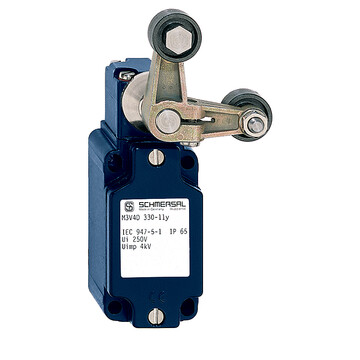

M3V4D 330-11Y-1366 - 133031457
Wyłącznik pozycyjny Schmersal, dźwignia z rolką mosiężną, temp. pracy do 160°C, obudowa metalowa, IP65, szerokość rolki 8,5 mm, prąd 6 A, moment 0,5 Nm, żywotność 20 mln cykli.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry M3V4D 330-11Y-1366 133031457
- Obudowa metalowa
- długa żywotność
- 40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)
- odpowiednie dla niskich prędkości najazdu
- 1 Wlot kablowy M 20 x 1.5
- pozbawiony silikonu
- szeroko stosowane w elektrowniach
- Głowicę można obracaćo 4 x 90°
- z blokowaniem w pozycji końcowej
- Bezstopniowa regulacja pozycji dźwigni 360°
- Dźwignia może być obracana o 180°
- Głowica aktywatora z blokowaniem w pozycji końcowej 90°
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | M3V4D 330-11Y-1366 | |
Numer artykułu (Numer katalogowy) | 133031457 | |
EAN (European Article Number) | 8905236107429 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 60947-5-1 | |
Zasada działania | mechaniczne | |
Kształt popychacza | Rolka | |
Materiał obudowy | Odlew ciśnieniowy z metalu lekkiego, lakierowany | |
Materiał powłoki obudowy | malowane | |
Ciężar brutto | 305 g | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Dżwignia widełkowa z rolką | |
Materiał rolki | Mosiądz (Me) | |
Szybkość najazdu, minimalne | 1 mm/min | |
moment aktywujący | 0,5 Nm | |
Mechanical data - Connection technique | ||
Przekrój żyły | 13 AWG | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 40 mm | |
Szerokość czujnika | 84 mm | |
Wysokość czujnika | 120 mm | |
Szerokość rolki | 8,5 mm | |
Średnica rolki | 20 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -30 ... +160 °C | |
odporność na uderzenie | 50 g / 6 ms | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 6 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2,5 A | |
Czas przełączania, maksimum | 1,5 ms | |
Materiał zestyków, elektrycznych | Srebro |
