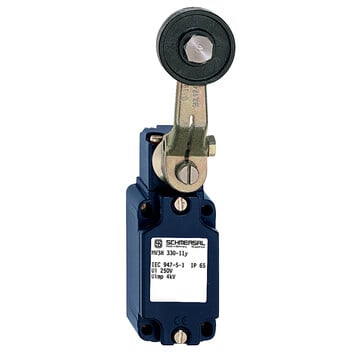

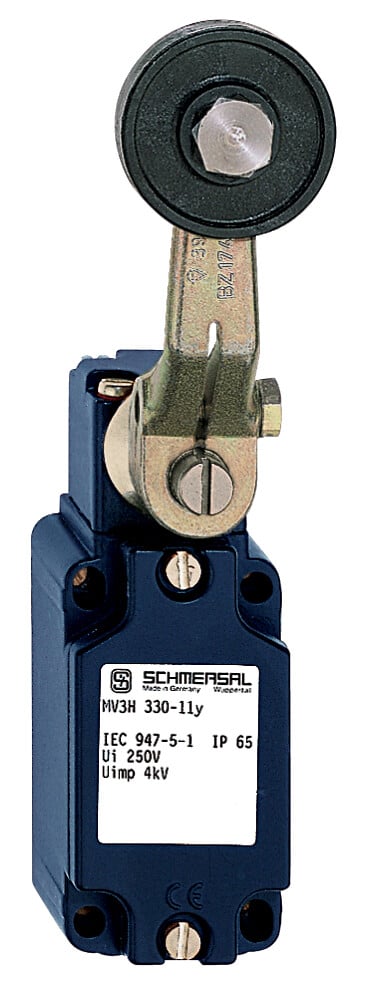

MV3H 330-11Y-M20 - 131168052

Wyłącznik pozycyjny Schmersal, obudowa metalowa, dźwignia z rolką z tworzywa 37 mm, IP65, szerokość rolki 9mm, prąd cieplny 6A, napięcie izolacji 250V AC, temperatura pracy -30...+90°C.


Dodaj do porównania Usuń z porównania

109,80 €

135,05 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry MV3H 330-11Y-M20 131168052

  • Obudowa metalowa
  • długa żywotność
  • 40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)
  • odpowiednie dla niskich prędkości najazdu
  • 1 Wlot kablowy M 20 x 1.5
  • pozbawiony silikonu
  • szeroko stosowane w elektrowniach
  • Głowica aktywatora może być obracana w krokach co 4 x 90°
  • Bezstopniowa regulacja pozycji dźwigni 360°
  • Dźwignia może być obracana o 180°
Klucz zamówieniowy
Oznaczenie typu produktu MV3H 330-11Y-M20
Numer artykułu (Numer katalogowy) 131168052
EAN (European Article Number) 8905236107160
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy Odlew ciśnieniowy z metalu lekkiego, lakierowany
Materiał powłoki obudowy malowane
Ciężar brutto 372 g
Dane ogólne - właściwości
Liczba zestyków NC 1
Liczba zestyków NO 1
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Rozwarcie styków 2 x 0,5 mm
Szybkość najazdu, minimalne 1 mm/min
moment aktywujący 0,5 Nm
Powtarzalność punktów przełączania 0,02 mm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 40 mm
Szerokość czujnika 40 mm
Wysokość czujnika 175 mm
Szerokość rolki 9 mm
Średnica rolki 37 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
odporność na uderzenie 50 g / 6 ms
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 6 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 2,5 A
Element przełączający zestyk (NO), zestyk (NC)
Uwaga (element przełączający) galwanicznie rozdzielone mostki zestyków
Czas przełączania, maksimum 1,5 ms
Materiał zestyków, elektrycznych Srebro
