MV9H 330-11Y-M20-1366 - 131168903

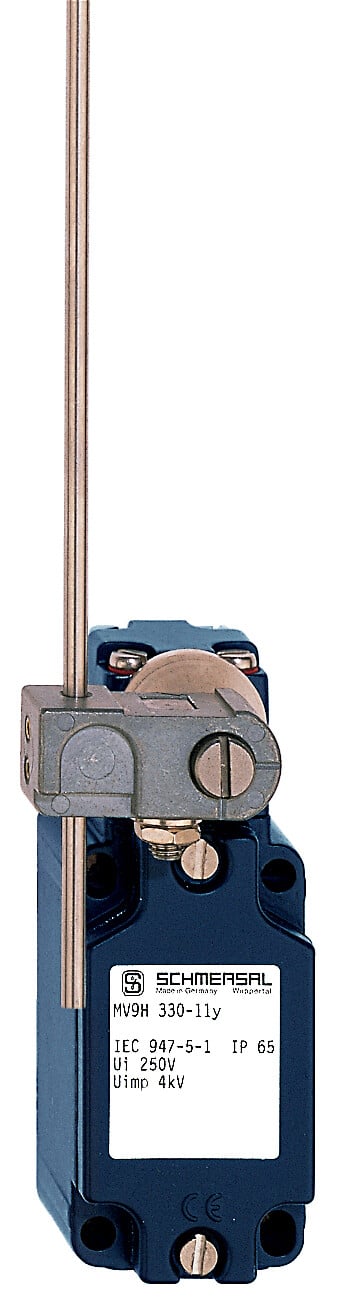

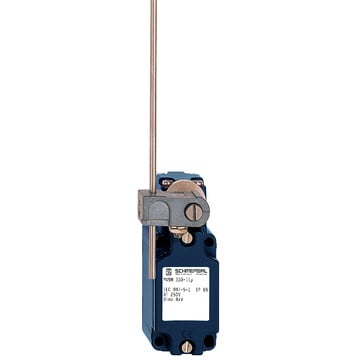

Wyłącznik pozycyjny Schmersal, metalowa obudowa, IP65, stop aluminium lakierowany, długość 40 mm, szerokość 40 mm, wysokość 376 mm, pręt stalowy 4 mm, prąd 6A, zakres temperatur -30...+160°C.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MV9H 330-11Y-M20-1366 131168903
- Obudowa metalowa
- długa żywotność
- 40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)
- odpowiednie dla niskich prędkości najazdu
- 1 Wlot kablowy M 20 x 1.5
- pozbawiony silikonu
- szeroko stosowane w elektrowniach
- Głowica aktywatora może być obracana w krokach co 4 x 90°
- Bezstopniowa regulacja pozycji dźwigni 360°
- Dźwignia może być obracana o 180°
- Pręt stalowy
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | MV9H 330-11Y-M20-1366 | |
Numer artykułu (Numer katalogowy) | 131168903 | |
EAN (European Article Number) | 8905236107221 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 60947-5-1 | |
Zasada działania | mechaniczne | |
Materiał obudowy | Odlew ciśnieniowy z metalu lekkiego, lakierowany | |
Materiał powłoki obudowy | malowane | |
Materiał pręta | Stal | |
Ciężar brutto | 390 g | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Dźwignia prętowa | |
Materiał rolki | Mosiądz (Me) | |
Szybkość najazdu, minimalne | 1 mm/min | |
moment aktywujący | 0,5 Nm | |
Mechanical data - Connection technique | ||
Przekrój żyły | 13 AWG | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 40 mm | |
Szerokość czujnika | 40 mm | |
Wysokość czujnika | 376 mm | |
Średnica pręta | 4 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -30 ... +160 °C | |
odporność na uderzenie | 50 g / 6 ms | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 6 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2,5 A | |
Czas przełączania, maksimum | 1,5 ms | |
Materiał zestyków, elektrycznych | Srebro |
