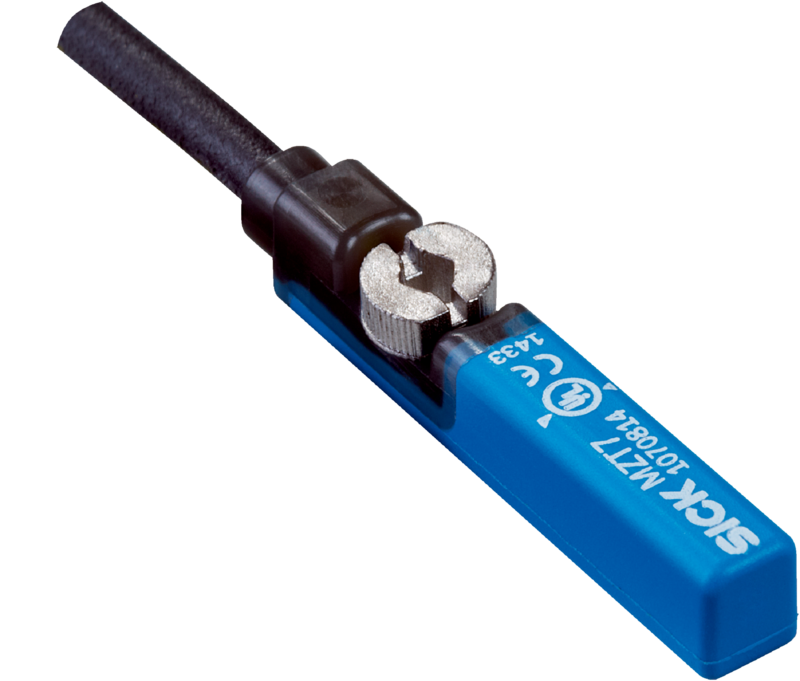

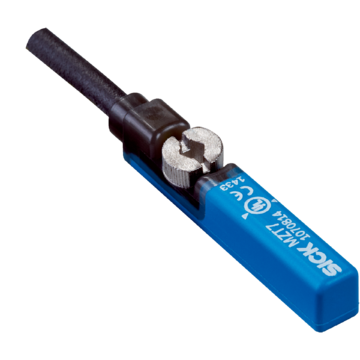

MZT7-03VPS-KUD - 1070837
Magnetyczny czujnik położenia SICK do siłowników, droga przemieszczenia 10 mm, wyjście PNP, 3-żyłowe DC, styk NO, przewód PUR 10 m, IP65/IP67, napięcie 10–30 V DC, powtarzalność ?0,1 mT, odporność na drgania.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki do siłowników, MZT7, MZT7-03VPS-KUD, Typ przyłącza: Przewód, 3-żyłowy, ze zdjętym płaszczem, Funkcja wyjścia: Styk normalnie otwarty, Droga przemieszczenia stand.: 10 mm, Stopień ochrony: IP65, IP67, Napięcie zasilające: 10 V DC ... 30 V DC, Wykonanie elektryczne: DC 3-przewodowe
| Cechy | ||
|---|---|---|
| Budowa cylindryczna | Rowek teowy | |
| Budowa siłownika z adapterem | Siłownik profilowy Siłownik cięgnowy Siłownik okrągły Siłownik z rowkiem typu jaskółczy ogon Szyna SMC CDQ2 Szyna SMC ECDQ2 |
|
| Długość obudowy | 29,5 mm | |
| Wyjście przełączające | PNP | |
| Częstotliwość przełączania | 1.000 Hz | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 3-przewodowe | |
| Stopień ochrony | IP65 IP67 |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Pobór prądu | 8 mA, bez obciążenia | |
| Spadek napięcia | ≤ 2 V | |
| Prąd stały Ia | ≤ 100 mA | |
| Klasa ochrony | III | |
| Czułość progowa stand. | 3 mT | |
| Droga przemieszczenia stand. | 10 mm | |
| Histereza stand. | < 0,8 mT | |
| Powtarzalność | ≤ 0,1 mT | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Wskaźnik LED stanu przełączania | Tak | |
| Funkcja uczenia Teach-in | Nie | |
| Temperatura otoczenia podczas pracy | –30 °C ... +80 °C | |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm | |
| EMC | Wg EN 60947-5-2 | |
| Typ przyłącza | Przewód, 3-żyłowy, ze zdjętym płaszczem, nadaje się do zastosowania w prowadnikach kabli, 10 m | |
| Typ przyłącza – szczegóły | ||
| Przekrój poprzeczny przewodu | 0,14 mm² | |
| Średnica przewodu | Ø 2,9 mm | |
| Promień gięcia | Przy nieruchomym ułożeniu przewodu > 3 x średnica przewodu W stanie ruchomym > 10 x średnica przewodu |
|
| Narażanie na skręcanie | ± 270° / 10 cm | |
| Cykle skręcania | > 2.000.000 | |
| Cykle prowadników przewodów | > 2.000.000 | |
| Parametry prowadników przewodów | Prędkość przesuwania maks. 3,3 m/s przy poziomej długości przesuwu 5 m Przyspieszenie maks. 5 m/s² |
|
| Wyprowadzenie przewodu | Osiowe | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne | |
| Przewód | PUR | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 1.300 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270104 | |
| ECLASS 5.1.4 | 27270104 | |
| ECLASS 6.0 | 27270104 | |
| ECLASS 6.2 | 27270104 | |
| ECLASS 7.0 | 27270104 | |
| ECLASS 8.0 | 27270104 | |
| ECLASS 8.1 | 27270104 | |
| ECLASS 9.0 | 27270104 | |
| ECLASS 10.0 | 27270104 | |
| ECLASS 11.0 | 27270104 | |
| ECLASS 12.0 | 27274301 | |
| ETIM 5.0 | EC002544 | |
| ETIM 6.0 | EC002544 | |
| ETIM 7.0 | EC002544 | |
| ETIM 8.0 | EC002544 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.117 kg | |
| Masa jednostkowa netto | 0.117 kg | |
| Jednostka objętości | 338 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084360640 | |
