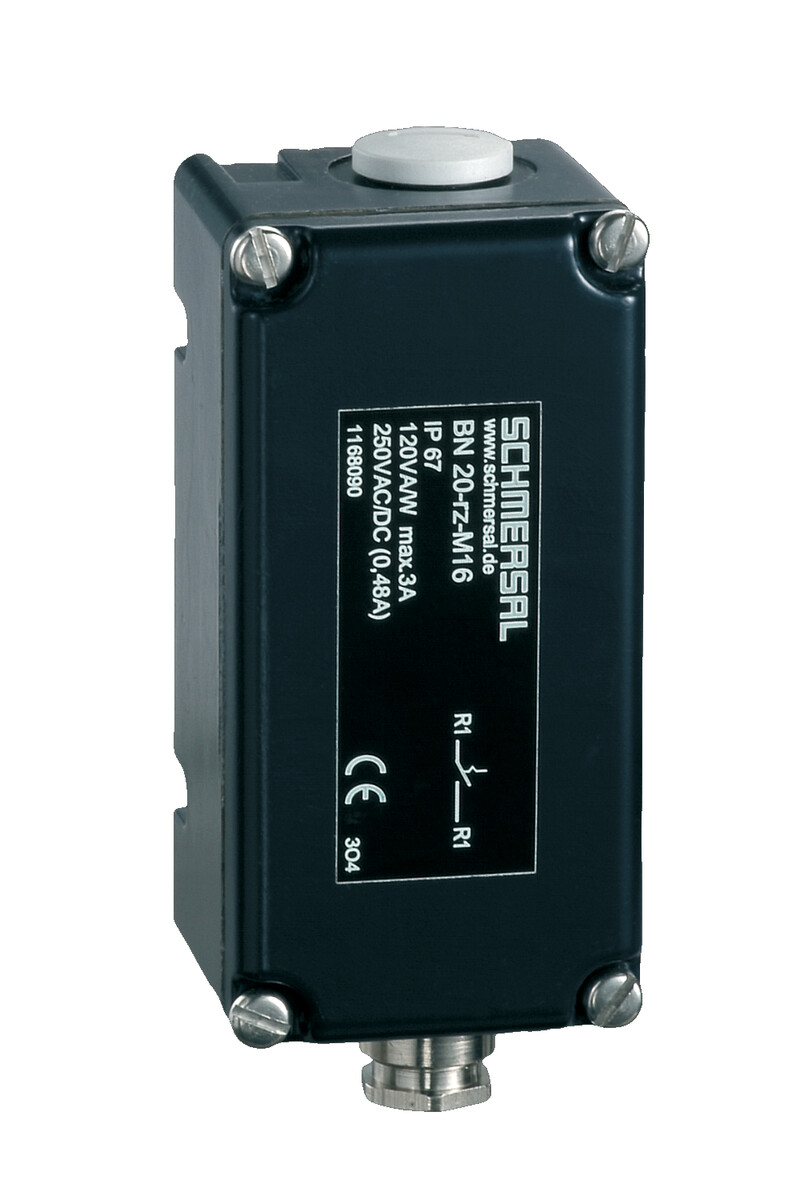

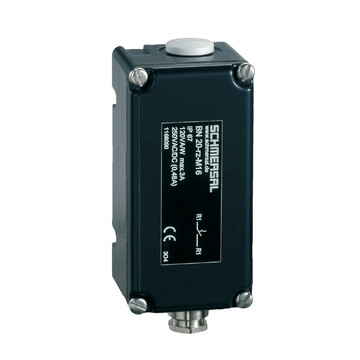

BN 20-2RZ-M16 - 101172893
Magnetyczny wyłącznik bistabilny Schmersal, aluminiowa obudowa 104x52x47 mm, stopień ochrony IP67, połączenie śrubowe M20 x 1.5, 2 zestyki bistabilne, napięcie 250 VAC, prąd 3 A, żywotność 1 mld cykli.
161,70 €
198,89 € z podatkiem VAT
Wysyłka w ciągu 1-2 tygodnie
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 20-2RZ-M16 101172893
- 2 kontaktrony
- Zasada bezkontaktowa
- długa żywotność
- 104 mm x 52 mm x 47 mm
- Aluminiowa obudowa
- Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
- połączenie śrubowe
- duża odporność na wibracje
- Aktywacja dostępna od frontu lub z boku
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 20-2RZ-M16 | |
| Numer artykułu (Numer katalogowy) | 101172893 | |
| EAN (European Article Number) | 4030661301778 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | Napęd magnetyczny | |
| Obudowa | prostokątne | |
| Materiał obudowy | Aluminium | |
| Obszar aktywny | Metal | |
| Ciężar brutto | 298 g | |
| Dane ogólne - właściwości | ||
| magnes ustalający początkowe ustawienie zestyków | Tak | |
| Ilość zacisków | 2 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku | |
| Obszar aktywny | boczne | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 5 mm … 50 mm,BP 10S = 5 mm,2 x BP 10S = 10 mm,BP 20S = 15 mm,BP 31S = 15 mm,BP 11S = 5 mm,2 x BP 11S = 15 mm,BP 12S = 10 mm,BP 10N = 5 mm,2 x BP 10N = 10 mm,BP 15N = 7 mm,BP 15S = 7 mm,2 x BP 15/2N = 15 mm,2 x BP 15/2S = 15 mm,BP 34N = 10 ... 25 mm,BP 34S = 10 ... 25 mm,BP 20N = 15 mm,BP 31N = 15 mm,BP 11N = 5 mm,2 x BP 11N = 15 mm,BP 12N = 10 mm,2 x BP 12N = 5 ... 20 mm,2 x BP 12S = 5 ... 20 mm,BP 21 N = 10 ... 35 mm,BP 21 S = 10 ... 35 mm,2 x BP 21N = 15 ... 50 mm,2 x BP 21S = 15 ... 50 mm,BE 20N = 10 mm,BE 20S = 10 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 47 mm | |
| Szerokość czujnika | 104 mm | |
| Wysokość czujnika | 52 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +90 °C | |
| odporność na wibracje | 50 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 120 W | |
| Zdolność przełączania, maksimum | 120 VA | |
| Element przełączający | styk dwustabilny | |
| Czas przełączania, minimalne | 0,3 ms | |
| Czas przełączania, maksimum | 0,6 ms | |
| Częstotliwość przełączania | 1 080 000 /h | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BE 20 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,BP 12 N,2x BP 12 N,2x BP 12 S,BP 21 N,2x BP 21 N,BE 20 N | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). | |
