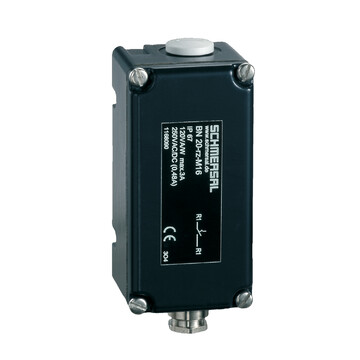

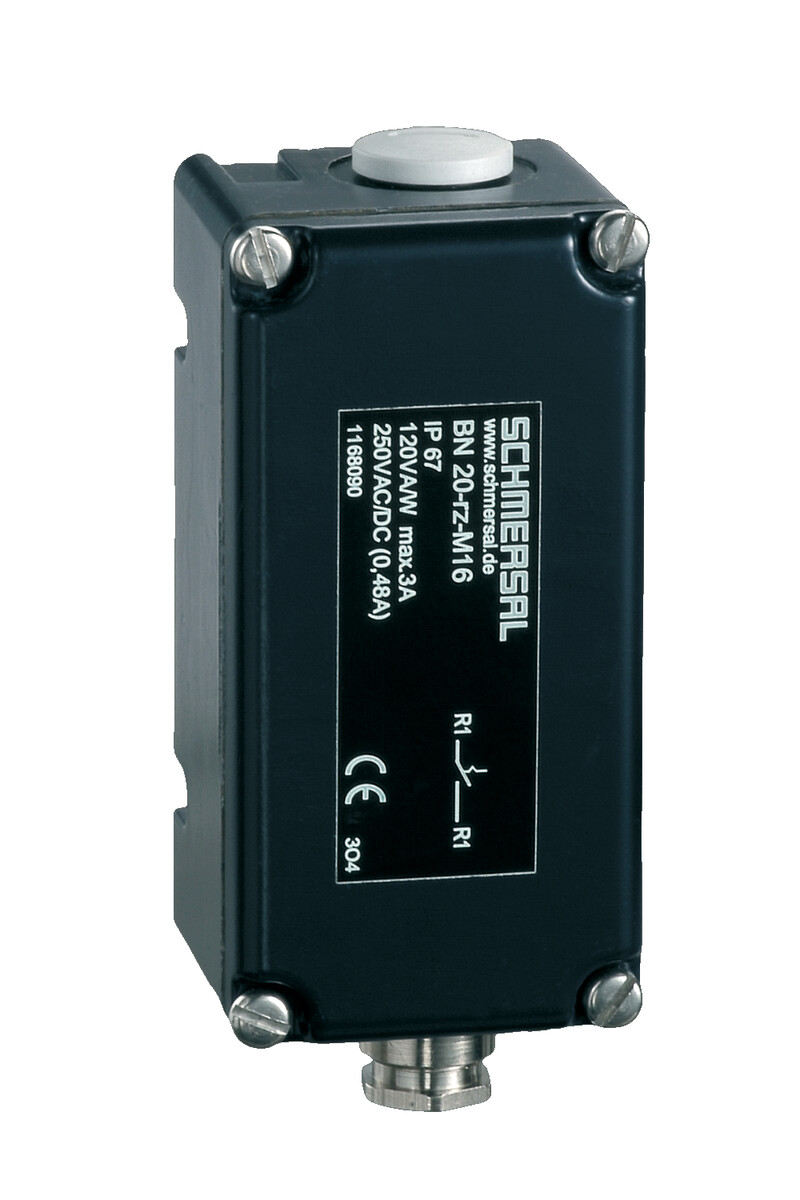

BN 20-RZ-M16 - 101168090

Magnetyczny wyłącznik kontaktronowy Schmersal, aluminiowa obudowa 104x52x47 mm, połączenie śrubowe M20, stopień IP67, prąd 3A, napięcie 250VAC, zadziałanie do 50 mm, odporność na wibracje, aktywacja z boku lub frontu.


Dodaj do porównania Usuń z porównania

107,55 €

132,29 € z podatkiem VAT

Dostępne: (4 szt.)
Wysyłka w ciągu 1-2 tygodnie
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 20-RZ-M16 101168090

  • 1 Kontaktrony
  • Zasada bezkontaktowa
  • długa żywotność
  • 104 mm x 52 mm x 47 mm
  • Aluminiowa obudowa
  • Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • połączenie śrubowe
  • duża odporność na wibracje
  • Aktywacja dostępna od frontu lub z boku
Klucz zamówieniowy
Oznaczenie typu produktu BN 20-RZ-M16
Numer artykułu (Numer katalogowy) 101168090
EAN (European Article Number) 4030661220567
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Aluminium
Obszar aktywny Metal
Ciężar brutto 290 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
magnes ustalający początkowe ustawienie zestyków Tak
Ilość zacisków 1
Dane mechaniczne
Płaszczyzny aktywujące z boku
Obszar aktywny boczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 5 mm … 50 mm,BP 10S = 5 mm,2 x BP 10S = 10 mm,BP 20S = 15 mm,BP 31S = 15 mm,BP 11S = 5 mm,2 x BP 11S = 15 mm,BP 12S = 10 mm,BP 10N = 5 mm,2 x BP 10N = 10 mm,BP 15N = 7 mm,BP 15S = 7 mm,2 x BP 15/2N = 15 mm,2 x BP 15/2S = 15 mm,BP 34N = 10 ... 25 mm,BP 34S = 10 ... 25 mm,BP 20N = 15 mm,BP 31N = 15 mm,BP 11N = 5 mm,2 x BP 11N = 15 mm,BP 12N = 10 mm,2 x BP 12N = 5 ... 20 mm,2 x BP 12S = 5 ... 20 mm,BP 21 N = 10 ... 35 mm,BP 21 S = 10 ... 35 mm,2 x BP 21N = 15 ... 50 mm,2 x BP 21S = 15 ... 50 mm,BE 20N = 10 mm,BE 20S = 10 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Dane mechaniczne - Wymiary
Długość czujnika 47 mm
Szerokość czujnika 104 mm
Wysokość czujnika 52 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +90 °C
odporność na wibracje 50 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksymalne 250 VAC
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 120 W
Zdolność przełączania, maksimum 120 VA
Element przełączający styk dwustabilny
Czas przełączania, minimalne 0,3 ms
Czas przełączania, maksimum 0,6 ms
Częstotliwość przełączania 1 080 000 /h
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BE 20 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,BP 12 N,2x BP 12 N,2x BP 12 S,BP 21 N,2x BP 21 N,BE 20 N
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N).
