DETEC2 CORE SET 30/2100 - 1071344
Kurtyna bezpieczeństwa SICK do maszyn przemysłowych, rozdzielczość 30 mm, zasięg 15 m, wysokość pola 2100 mm, typ 2, PL c/SIL 1, IP65/IP67, synchronizacja optyczna, obudowa aluminiowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Optoelektroniczne kurtyny bezpieczeństwa, deTec, deTec2 Core Set 30/2100, Wersja produktu: deTec2 Core, Część systemowa: Zestaw, Obszar zastosowania: Standardowe środowisko przemysłowe, Poziom bezpieczeństwa: PL c, SIL 1, Typ 2, Rozdzielczość: 30 mm, Zasięg: 15 m, Wysokość pola ochronnego: 2.100 mm, Typ przyłącza: Wtyczka M12, 5-pinowa, Stopień ochrony: IP65IP67, Zakres dostawy: NadajnikOdbiornik4 uchwyty FlexFix4 uchwyty QuickFix2 przewody podłączeniowe, 5 mPręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwaPrzekaźnik bezpieczeństwa RLY3-OSSD2Instrukcja bezpieczeństwaInstrukcja montażuInstrukcja eksploatacji do pobrania
| Cechy | ||
|---|---|---|
| Wersja produktu | deTec2 Core | |
| Obszar zastosowania | Standardowe środowisko przemysłowe | |
| Część systemowa | Zestaw | |
| Rozdzielczość | 30 mm | |
| Zasięg | 15 m | |
| Wysokość pola ochronnego | 2.100 mm | |
| Brak strefy martwej | Tak | |
| Synchronizacja | Synchronizacja optyczna | |

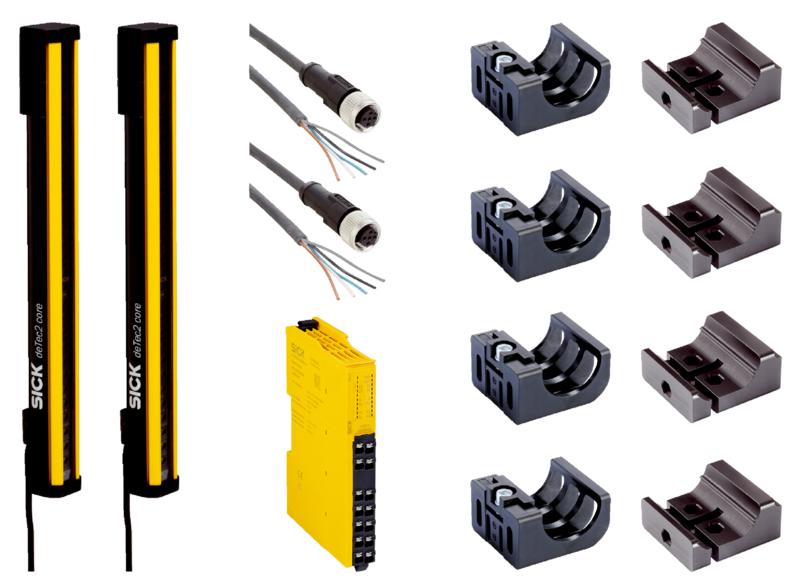

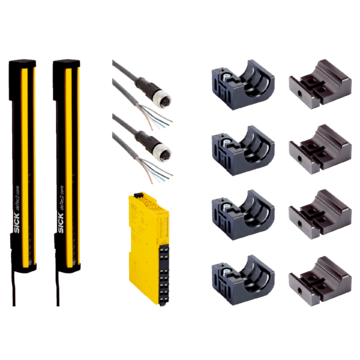

| Zakres dostawy | Nadajnik Odbiornik 4 uchwyty FlexFix 4 uchwyty QuickFix 2 przewody podłączeniowe, 5 m Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa Przekaźnik bezpieczeństwa RLY3-OSSD2 Instrukcja bezpieczeństwa Instrukcja montażu Instrukcja eksploatacji do pobrania |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| Typ | Typ 2 (IEC 61496-1) | |
| Poziom nienaruszalności bezpieczeństwa | SIL 1 (IEC 61508) | |
| Kategoria | Kategoria 2 (ISO 13849-1) | |
| Poziom zapewnienia bezpieczeństwa | PL c (ISO 13849-1) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 31 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno urządzenie OSSD jest wyłączone | |
| Interfejsy | ||
| Podłączenie systemu | ||
| Długość przewodu | 150 mm | |
| Średnica przewodu | 4,3 mm | |
| Promień gięcia przewodu | ||
| Przy ułożeniu nieruchomym | > 12 x średnica przewodu | |
| W stanie ruchomym | > 15 x średnica przewodu | |
| Wskaźniki | LEDs | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (IEC 61140) | |
| Napięcie zasilania UV | 24 V DC (19,2 V ... 28,8 V) | |
| Tętnienia resztkowe | ≤ 10 % | |
| Wyjścia bezpieczeństwa (OSSD) | ||
| Rodzaj wyjścia | 2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego | |
| Stan WŁ., napięcie załączające HIGH | 24 V DC (UV – 2,25 V DC ... UV) | |
| Stan WYŁ., napięcie załączające LOW | ≤ 2 V DC | |
| Obciążalność prądowa na każde OSSD | ≤ 300 mA | |
| Mechanika | ||
| Wymiary | Patrz rysunek wymiarowy | |
| Materiał obudowy | Aluminiowy profil wytłaczany | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65 (IEC 60529) IP67 (IEC 60529) |
|
| Temperatura otoczenia pracy | –30 °C ... +55 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Wilgotność powietrza | 15 % ... 95 %, bez kondensacji | |
| Odporność na drgania | 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6) | |
| Odporność na wstrząsy | 15 g / 6 ms (EN 60068-2-27) | |
| Klasa | 3M4 (IEC TR 60721-4-3) | |
| Inne dane | ||
| Długość fali | 850 nm | |
| Rodzaj światła | Bliska podczerwień (NIR) – światło niewidzialne | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272704 | |
| ECLASS 5.1.4 | 27272704 | |
| ECLASS 6.0 | 27272704 | |
| ECLASS 6.2 | 27272704 | |
| ECLASS 7.0 | 27272704 | |
| ECLASS 8.0 | 27272704 | |
| ECLASS 8.1 | 27272704 | |
| ECLASS 9.0 | 27272704 | |
| ECLASS 10.0 | 27272704 | |
| ECLASS 11.0 | 27272704 | |
| ECLASS 12.0 | 27272704 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 46171620 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.999 kg | |
| Masa jednostkowa netto | 0.999 kg | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084359019 | |
