DETEC4 CORE SET 30/2100 - 1062921
Kurtyna bezpieczeństwa SICK do zabezpieczeń strefowych, rozdzielczość 30 mm, zasięg 15 m, wysokość pola 2100 mm, typ 4, PL e/SIL 3, IP65/IP67, brak strefy martwej, synchronizacja optyczna.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu

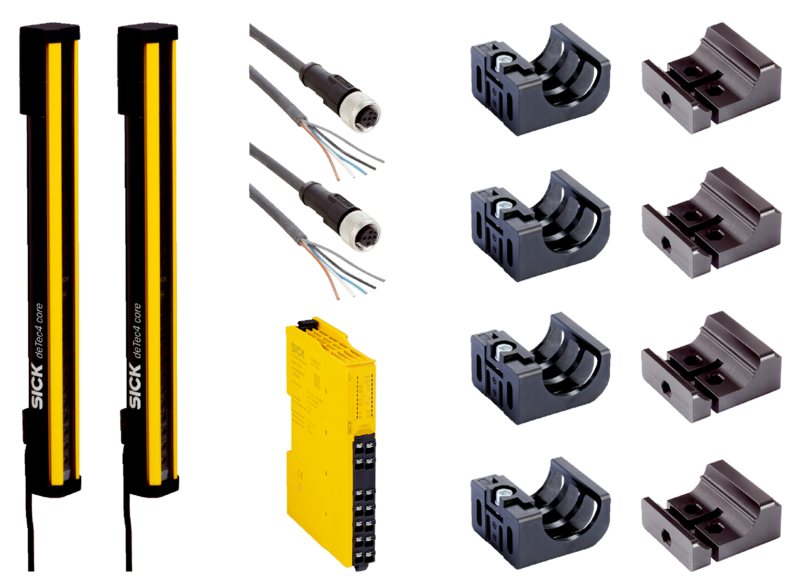

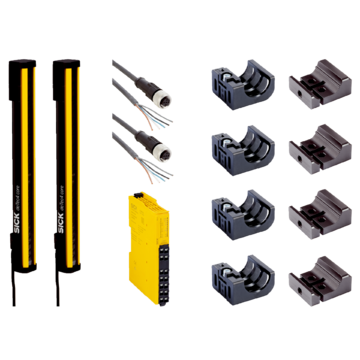

Optoelektroniczne kurtyny bezpieczeństwa, deTec, deTec4 Core Set 30/2100, Wersja produktu: deTec4 Core, Część systemowa: Zestaw, Obszar zastosowania: Standardowe środowisko przemysłowe, Poziom bezpieczeństwa: PL e, SIL 3, Typ 4, Rozdzielczość: 30 mm, Zasięg: 15 m, Wysokość pola ochronnego: 2.100 mm, Typ przyłącza: Wtyczka M12, 5-pinowa, Stopień ochrony: IP65IP67, Zakres dostawy: NadajnikOdbiornik4 uchwyty FlexFix4 uchwyty QuickFix2 przewody podłączeniowe, 5 mPręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwaPrzekaźnik bezpieczeństwa RLY3-OSSD2Instrukcja bezpieczeństwaInstrukcja montażuInstrukcja eksploatacji do pobrania
| Cechy | ||
|---|---|---|
| <>Wersja produktu</> | <>deTec4 Core</> | |
| <>Obszar zastosowania</> | <>Standardowe środowisko przemysłowe</> | |
| <>Część systemowa</> | <>Zestaw</> | |
| <>Rozdzielczość</> | <>30 mm</> | |
| <>Zasięg</> | <>15 m</> | |
| <>Wysokość pola ochronnego</> | <>2.100 mm</> | |
| <>Brak strefy martwej</> | <>Tak</> | |
| <>Synchronizacja</> | <>Synchronizacja optyczna</> | |
| <>Zakres dostawy</> | <>Nadajnik</> <>Odbiornik</> <>4 uchwyty FlexFix</> <>4 uchwyty QuickFix</> <>2 przewody podłączeniowe, 5 m</> <>Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa</> <>Przekaźnik bezpieczeństwa RLY3-OSSD2</> <>Instrukcja bezpieczeństwa</> <>Instrukcja montażu</> <>Instrukcja eksploatacji do pobrania</> |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Typ</> | <>Typ 4 (IEC 61496-1)</> | |
| <>Poziom nienaruszalności bezpieczeństwa</> | <>SIL 3 (IEC 61508)</> | |
| <>Kategoria</> | <>Kategoria 4 (ISO 13849-1)</> | |
| <>Poziom zapewnienia bezpieczeństwa</> | <>PL e (ISO 13849-1)</> | |
| <>PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</> | <>3,7 x 10-9</> | |
| <>TM (okres użytkowania)</> | <>20 lat(a) (ISO 13849-1)</> | |
| <>Bezpieczny stan w przypadku usterki</> | <>Co najmniej jedno urządzenie OSSD jest wyłączone</> | |
| Interfejsy | ||
| Podłączenie systemu | ||
| <>Długość przewodu</> | <>150 mm</> | |
| <>Średnica przewodu</> | <>4,3 mm</> | |
| Promień gięcia przewodu | ||
| <>Przy ułożeniu nieruchomym</> | <>> 12 x średnica przewodu</> | |
| <>W stanie ruchomym</> | <>> 15 x średnica przewodu</> | |
| <>Wskaźniki</> | <>LEDs</> | |
| Instalacja elektryczna | ||
| <>Klasa ochrony</> | <>III (IEC 61140)</> | |
| <>Napięcie zasilania UV</> | <>24 V DC (19,2 V ... 28,8 V)</> | |
| <>Tętnienia resztkowe</> | <>≤ 10 %</> | |
| Wyjścia bezpieczeństwa (OSSD) | ||
| <>Rodzaj wyjścia</> | <>2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego</> | |
| <>Stan WŁ., napięcie załączające HIGH</> | <>24 V DC (UV – 2,25 V DC ... UV)</> | |
| <>Stan WYŁ., napięcie załączające LOW</> | <>≤ 2 V DC</> | |
| <>Obciążalność prądowa na każde OSSD</> | <>≤ 300 mA</> | |
| Mechanika | ||
| <>Wymiary</> | <>Patrz rysunek wymiarowy</> | |
| <>Materiał obudowy</> | <>Aluminiowy profil wytłaczany</> | |
| Dane dotyczące otoczenia | ||
| <>Stopień ochrony</> | <>IP65 (IEC 60529)</> <>IP67 (IEC 60529)</> |
|
| <>Temperatura otoczenia pracy</> | <>–30 °C ... +55 °C</> | |
| <>Temperatura składowania</> | <>–30 °C ... +70 °C</> | |
| <>Wilgotność powietrza</> | <>15 % ... 95 %, bez kondensacji</> | |
| <>Odporność na drgania</> | <>5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)</> | |
| <>Odporność na wstrząsy</> | <>15 g / 6 ms (EN 60068-2-27)</> | |
| <>Klasa</> | <>3M4 (IEC TR 60721-4-3)</> | |
| Inne dane | ||
| <>Długość fali</> | <>850 nm</> | |
| <>Rodzaj światła</> | <>Bliska podczerwień (NIR) – światło niewidzialne</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27272704</> | |
| <>ECLASS 5.1.4</> | <>27272704</> | |
| <>ECLASS 6.0</> | <>27272704</> | |
| <>ECLASS 6.2</> | <>27272704</> | |
| <>ECLASS 7.0</> | <>27272704</> | |
| <>ECLASS 8.0</> | <>27272704</> | |
| <>ECLASS 8.1</> | <>27272704</> | |
| <>ECLASS 9.0</> | <>27272704</> | |
| <>ECLASS 10.0</> | <>27272704</> | |
| <>ECLASS 11.0</> | <>27272704</> | |
| <>ECLASS 12.0</> | <>27272704</> | |
| <>ETIM 5.0</> | <>EC002549</> | |
| <>ETIM 6.0</> | <>EC002549</> | |
| <>ETIM 7.0</> | <>EC002549</> | |
| <>ETIM 8.0</> | <>EC002549</> | |
| <>UNSPSC 16.0901</> | <>46171620</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.999 kg | |
| Masa jednostkowa netto | 0.999 kg | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084254086 | |
