C4MT-04814ABB03DE0 - 1207102

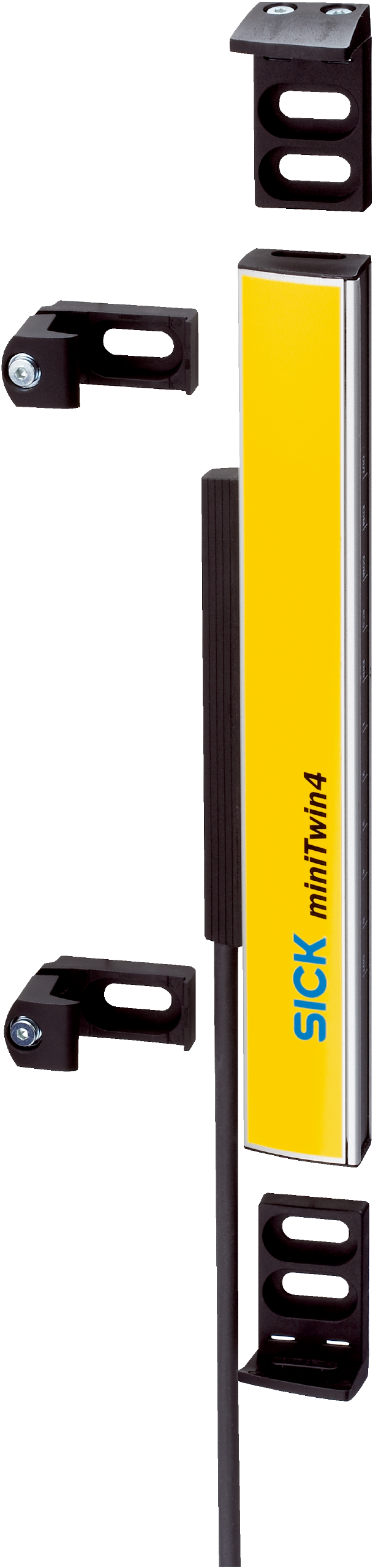

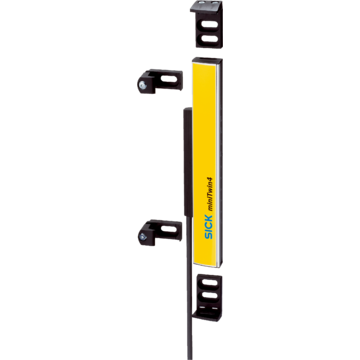

Optoelektroniczna kurtyna bezpieczeństwa SICK, poziom zabezpieczeń PL e, SIL 3, rozdzielczość 14 mm, pole 480 mm, zasięg 5 m, montaż C/L-Fix, synchronizacja optyczna.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Optoelektroniczne kurtyny bezpieczeństwa, miniTwin, C4MT-04814ABB03DE0, Część systemowa: 1 Twin-Stick, Przeznaczenie: miniTwin4 jako urządzenie autonomiczne, miniTwin4 jako ostatni gość dla kaskady podwójnej i potrójnej, Sposób zamocowania: Mocowanie C-Fix lub L-Fix, Poziom bezpieczeństwa: PL e, SIL 3, Typ 4, Rozdzielczość: 14 mm, Zasięg: 5 m, Wysokość pola ochronnego: 480 mm, Typ przyłącza: Wtyk M12, 5-biegunowy, Stopień ochrony: IP65, Zakres dostawy: Twin Stick, Wtyk systemowy, Uchwyt C-Fix i L-Fix, 2 szt. każdy, Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa, Instrukcja bezpieczeństwa, instrukcja montażu, Instrukcja eksploatacji do pobrania
| Cechy | ||
|---|---|---|
| <>Część systemowa</> | <>1 Twin-Stick</> | |
| <>Przeznaczenie</> | <>miniTwin4 jako urządzenie autonomiczne</> <>miniTwin4 jako ostatni gość dla kaskady podwójnej i potrójnej</> |
|
| <>Sposób zamocowania</> | <>Mocowanie C-Fix lub L-Fix</> | |
| <>Rozdzielczość</> | <>14 mm</> | |
| Zasięg | ||
| <>Minimalny</> | <>0 m ... 4 m</> | |
| <>Typowy</> | <>0 m ... 5 m</> | |
| <>Wysokość pola ochronnego</> | <>480 mm</> | |
| <>Czas odpowiedzi</> | <>≤ 14 ms</> | |
| <>Synchronizacja</> | <>Optyczna, bez odrębnej synchronizacji</> | |
| <>Zakres dostawy</> | <>Twin Stick</> <>Wtyk systemowy</> <>Uchwyt C-Fix i L-Fix, 2 szt. każdy</> <>Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa</> <>Instrukcja bezpieczeństwa</> <>Instrukcja montażu</> <>Instrukcja eksploatacji do pobrania</> |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Typ</> | <>Typ 4 (IEC 61496-1)</> | |
| <>Poziom nienaruszalności bezpieczeństwa</> | <>SIL 3 (IEC 61508)</> | |
| <>Kategoria</> | <>Kategoria 4 (EN ISO 13849)</> | |
| <>Poziom zapewnienia bezpieczeństwa</> | <>PL e (EN ISO 13849)</> | |
| <>PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</> | <>System autonomiczny: 4,3 x 10-9 (EN ISO 13849)</> | |
| <>TM (okres użytkowania)</> | <>20 lat(a) (EN ISO 13849)</> | |
| <>Bezpieczny stan w przypadku usterki</> | <>Co najmniej jedno urządzenie OSSD jest wyłączone</> | |
| Interfejsy | ||
| Podłączenie systemu | ||
| <>Długość przewodu</> | <>350 mm</> | |
| <>Przekrój poprzeczny przewodu</> | <>0,34 mm²</> | |
| <>Dopuszczalna długość przewodów</> | <>≤ 20 m</> | |
| <>Rodzaj konfiguracji</> | <>Przez okablowanie</> | |
| <>Wskaźniki</> | <>LEDs</> | |
| Instalacja elektryczna | ||
| <>Klasa ochrony</> | <>III (EN 61140)</> | |
| <>Napięcie zasilania UV</> | <>24 V DC (19,2 V DC ... 28,8 V DC)</> | |
| <>Tętnienia resztkowe</> | <>≤ 10 %</> | |
| <>Pobór prądu</> | <>≤ 3 A</> | |
| Wyjścia bezpieczeństwa (OSSD) | ||
| <>Rodzaj wyjścia</> | <>Półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego</> | |
| <>Stan WŁ., napięcie załączające HIGH</> | <>24 V DC (UV – 2,25 V DC ... UV)</> | |
| <>Stan WYŁ., napięcie załączające LOW</> | <>≤ 2 V DC</> | |
| <>Obciążalność prądowa na każde OSSD</> | <>≤ 300 mA</> | |
| Mechanika | ||
| <>Przekrój obudowy (z przyłączem systemowym)</> | <>15 mm x 32 mm</> | |
| <>Materiał obudowy</> | <>Stop aluminium ALMGSI 0,5</> | |
| <>Masa</> | <>175 g</> | |
| Dane dotyczące otoczenia | ||
| <>Stopień ochrony</> | <>IP65 (EN 60529)</> | |
| <>Temperatura otoczenia pracy</> | <>–20 °C ... +55 °C</> | |
| <>Temperatura składowania</> | <>–25 °C ... +70 °C</> | |
| <>Wilgotność powietrza</> | <>15 % ... 95 %, bez kondensacji</> | |
| <>Odporność na drgania</> | <>5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)</> | |
| <>Odporność na wstrząsy</> | <>15 g / 6 ms (EN 60068-2-27)</> | |
| <>Klasa</> | <>3M4 (IEC TR 60721-4-3)</> | |
| Inne dane | ||
| <>Długość fali</> | <>850 nm</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>Moroccan declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>Certyfikat UK-Type-Examination</> | <>Tak</> | |
| <>Certyfikat ULus</> | <>Tak</> | |
| <>Certyfikat cUL</> | <>Tak</> | |
| <>Certyfikat Taiwan OSHA</> | <>Tak</> | |
| <>Certyfikat EC-Type-Examination</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27272704</> | |
| <>ECLASS 5.1.4</> | <>27272704</> | |
| <>ECLASS 6.0</> | <>27272704</> | |
| <>ECLASS 6.2</> | <>27272704</> | |
| <>ECLASS 7.0</> | <>27272704</> | |
| <>ECLASS 8.0</> | <>27272704</> | |
| <>ECLASS 8.1</> | <>27272704</> | |
| <>ECLASS 9.0</> | <>27272704</> | |
| <>ECLASS 10.0</> | <>27272704</> | |
| <>ECLASS 11.0</> | <>27272704</> | |
| <>ECLASS 12.0</> | <>27272704</> | |
| <>ETIM 5.0</> | <>EC002549</> | |
| <>ETIM 6.0</> | <>EC002549</> | |
| <>ETIM 7.0</> | <>EC002549</> | |
| <>ETIM 8.0</> | <>EC002549</> | |
| <>UNSPSC 16.0901</> | <>46171620</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.594 kg | |
| Masa jednostkowa netto | 0.594 kg | |
| Jednostka objętości | 6178.12 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084183034 | |
