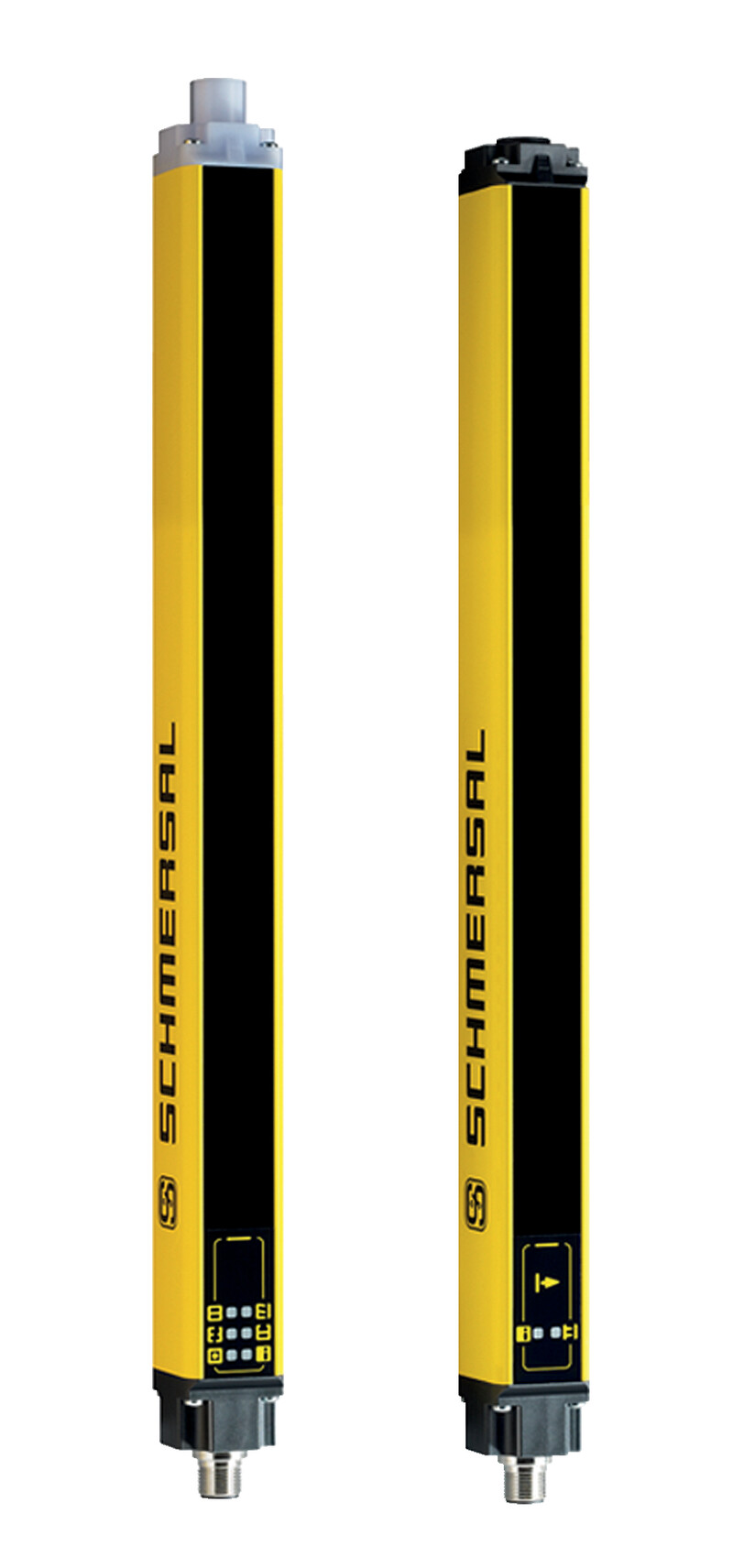

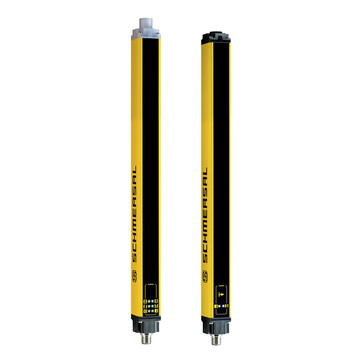

SLC440-ER-0650-14-01 - 101216621
Kurtyna świetlna bezpieczeństwa Schmersal, wysokość obszaru zabezpieczanego 650 mm, liczba promieni 64, stopień ochrony IP67, diagnostyka Bluetooth, kodowanie promienia, wyjścia p-type, czas reakcji 20 ms.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SLC440-ER-0650-14-01 101216621
- Kategoria bezpieczeństwa 4 wg IEC 61496-1
- Stan i diagnostyka za pomocą aplikacji z Bluetooth
- Zintegrowana aktywna funkcja pozycjonowania
- Blanking: stały/ruchomy
- Podwójny reset
- Zintegrowane sterowanie zestyków
- Kodowanie promienia
- Bezpieczeństwo procesowe z najwyższą dostępnością
- Przyjazne dla użytkownika ustawienie parametrów, bez uzycia narzędzi
- Opcjonalnie stopień ochrony IP69 z obudową ochronną (akcesoria)
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | SLC440-ER-0650-14-01 | |
Numer artykułu (Numer katalogowy) | 101216621 | |
EAN (European Article Number) | 4030661409078 | |
eCl@ss number, version 12.0 | 27-27-27-04 | |
eCl@ss number, version 11.0 | 27-27-27-04 | |
Numer eCl@ss, wersja 9.0 | 27-27-27-04 | |
ETIM number, version 7.0 | EC002549 | |
ETIM number, version 6.0 | EC002549 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 61496-2,EN IEC 61496-1 | |
Materiał obudowy | Aluminium | |
Czas reakcji, maksimum | 20 ms | |
Ciężar brutto | 1 230 g | |
Dane ogólne - właściwości | ||
Reset ręczny | Tak | |
Zintegrowany regulacja styczników | Tak | |
Kodowanie promienia | Tak | |
Funkcja wygaszania | Tak | |
Wyświetlacz 7-segmentowy | Tak | |
Zintegrowany wskaźnik, status | Tak | |
Zintegrowany wskaźnik, diagnostyka | Tak | |
Bluetooth | Tak | |
Liczba bezpiecznych wyjść cyfrowych | 2 | |
Liczba promieni | 64 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1,EN IEC 62061 | |
Performance Level, up to | e | |
Kategoria zgodnie z EN ISO 13849 | 4 | |
Wartość PFH | 5,14 x 10?? /h | |
Safety Integrity Level (SIL) | 3 | |
Żywotność | 20 Rok(lata) | |
Kategoria bezpieczeństwa wg IEC 61496-1 | 4 | |
Dane mechaniczne | ||
Zdolność wykrywania obiektów testowych przy v = 1,6 m/s | 14 mm | |
Wysokość obszaru zabezpieczanego | 650 mm | |
Wysokość obszaru zabezpieczanego, minimum | 3 mm | |
Zasięg, obszar zabezpieczany, minimum | 0,3 m | |
Zasięg, Obszar zabezpieczany, maksimum | 7 m | |
Długość fali czujników | 880 nm | |
Mechanical data - Connection technique | ||
Konektor | Konektor | |
Konektor, odbiornik | Konektor M12, 8-polowy | |
Konektor, nadajnik | Konektor M12, 4-polowy | |
Długość podłączanego przewodu, maksimum | 100 m | |
Dane mechaniczne - Wymiary | ||
Wysokość nadajnika | 731 mm | |
Wysokość odbiornika | 741 mm | |
Długość czujnika | 33 mm | |
Szerokość czujnika | 27,8 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +50 °C | |
Storage and transport temperature | -25 ... +70 °C | |
Ocena zabezpieczenia | III | |
Dane elektryczne | ||
Napięcie przełączania OSSD, sygnał HIGH | 24 V | |
Elektryczny pobór mocy od odbiornika, maksimum | 10 W | |
Elektryczny pobór mocy nadajnika, maksimum | 5 W | |
Electrical data - Safety digital outputs | ||
Prąd wyjściowy (bezpieczne wyjście), maksimum | 0,25 A | |
Wyjście bezpieczne | p-type | |
Zakres dostawy | ||
Zakres dostawy | Zestaw z 2 kątownikami montażowymi | |
Akcesoria | ||
Zalecenie dot. urządzenia bezpieczeństwa | SRB-E 301 | |
Note | ||
Uwaga (informacje ogólne) | I<sub>m</sub> W przypadku awarii (przerwania zasilania 0 V) maksymalny prąd upływowy wynosi 1 mA. |
