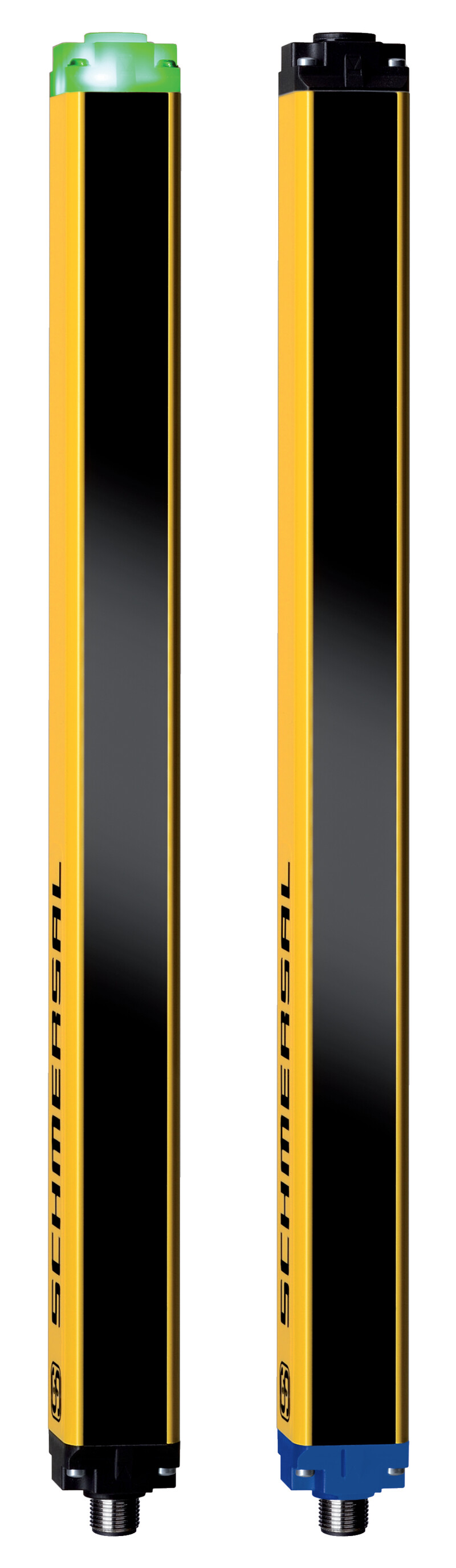

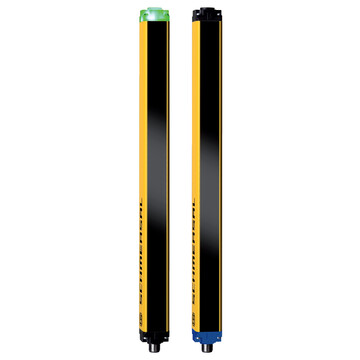

SLC440COM-ER-1610-14 - 103009288
Kurtyna świetlna bezpieczeństwa Schmersal, kategoria bezpieczeństwa 4, SIL 3, wysokość obszaru 1610 mm, IP67, liczba promieni 160, czas reakcji 28 ms, detekcja 14 mm, napięcie OSSD 24V.
Parametry produktu
Opisy produktu
Najważniejsze parametry SLC440COM-ER-1610-14 <strong>103009288</strong>
<ul>
<li>Kategoria bezpieczeństwa 4 wg IEC 61496-1</li>
<li>Stan i diagnostyka za pomocą aplikacji z Bluetooth</li>
<li>Start automatyczny lub reset ręczny</li>
<li>Zintegrowana aktywna funkcja pozycjonowania</li>
<li>Bezpieczeństwo procesowe z najwyższą dostępnością</li>
<li>Przyjazne dla użytkownika ustawienie parametrów, bez uzycia narzędzi</li>
<li>Opcjonalnie stopień ochrony IP69 z obudową ochronną (akcesoria)</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>SLC440COM-ER-1610-14</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>103009288</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661458632</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-27-04</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-27-04</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-27-04</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC002549</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC002549</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 61496-2,EN IEC 61496-1</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Aluminium</td></tr><tr><td colspan="2">Czas reakcji, maksimum</td><td>28 ms</td></tr><tr><td colspan="2">Ciężar brutto</td><td>2 620 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Reset ręczny</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, diagnostyka</td><td>Tak</td></tr><tr><td colspan="2">Liczba bezpiecznych wyjść cyfrowych</td><td>2</td></tr><tr><td colspan="2">Liczba promieni</td><td>160</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1,EN IEC 62061</td></tr><tr><td colspan="2">Performance Level, up to</td><td>e</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>4</td></tr><tr><td colspan="2">Wartość PFH</td><td>8,05 x 10?? /h</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>3</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><td colspan="2">Kategoria bezpieczeństwa wg IEC 61496-1</td><td>4</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Zdolność wykrywania obiektów testowych przy v = 1,6 m/s</td><td>14 mm</td></tr><tr><td colspan="2">Wysokość obszaru zabezpieczanego</td><td>1 610 mm</td></tr><tr><td colspan="2">Zasięg, obszar zabezpieczany, minimum</td><td>0,3 m</td></tr><tr><td colspan="2">Zasięg, Obszar zabezpieczany, maksimum</td><td>6 m</td></tr><tr><td colspan="2">Długość fali czujników</td><td>880 nm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Konektor</td></tr><tr><td colspan="2">Konektor, odbiornik</td><td>Konektor M12, 5-polowy</td></tr><tr><td colspan="2">Konektor, nadajnik</td><td>Konektor M12, 4-polowy</td></tr><tr><td colspan="2">Długość podłączanego przewodu, maksimum</td><td>100 m</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>33 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>27,8 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>1 651 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-10 ... +50 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Ocena zabezpieczenia</td><td>III</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Napięcie przełączania OSSD, sygnał HIGH</td><td>24 V</td></tr><tr><td colspan="2">Elektryczny pobór mocy od odbiornika, maksimum</td><td>10 W</td></tr><tr><td colspan="2">Elektryczny pobór mocy nadajnika, maksimum</td><td>5 W</td></tr><tr><th colspan="3">Electrical data - Safety digital outputs</th></tr><tr><td colspan="2">Prąd wyjściowy (bezpieczne wyjście), maksimum</td><td>0,25 A</td></tr><tr><td colspan="2">Wyjście bezpieczne</td><td>p-type</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Zestaw z 2 kątownikami montażowymi </td></tr><tr><th colspan="3">Akcesoria</th></tr><tr><td colspan="2">Zalecenie dot. urządzenia bezpieczeństwa</td><td>SRB-E 301</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>I<sub>m</sub> W przypadku awarii (przerwania zasilania 0 V) maksymalny prąd upływowy wynosi 1 mA.</td></tr>
</tbody>
</table>
