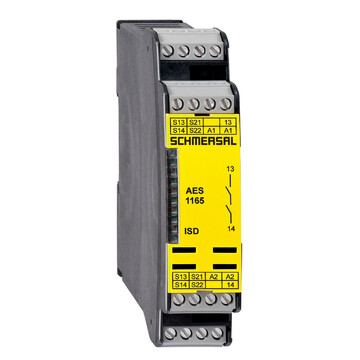

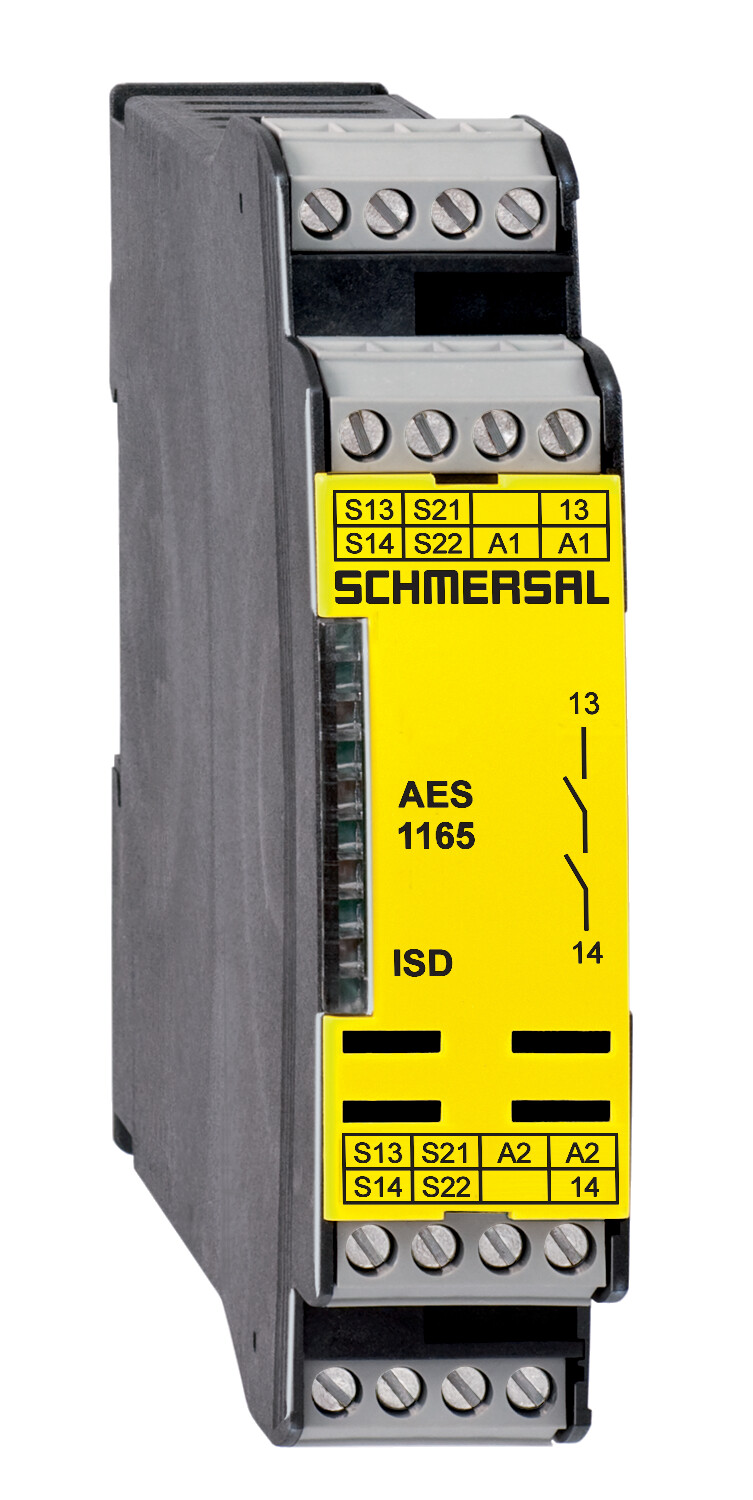

AES 1165 - 101170045

Moduł monitorujący Schmersal do czujników magnetycznych BNS, 1 zestyk bezpieczeństwa, do 2 osłon, napięcie 24 V AC/DC, SIL 2, kategoria 3, funkcja auto-resetu, mechaniczna trwałość 20 mln cykli, IP40.

AES 1165 - 101170045

Dodaj do porównania Usuń z porównania

302,20 €

371,71 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AES 1165 101170045

  • Monitorowanie czujników magnetycznych bezpieczeństwa typoszeregu BNS
  • 1 zestyk bezpieczeństwa, STOP 0
Klucz zamówieniowy
Uwaga (możliwość dostawy) Phased-out product
Oznaczenie typu produktu AES 1165
Numer artykułu (Numer katalogowy) 101170045
EAN (European Article Number) 4030661297026
eCl@ss number, version 12.0 27-37-18-19
eCl@ss number, version 11.0 27-37-18-19
Numer eCl@ss, wersja 9.0 27-37-18-19
ETIM number, version 7.0 EC001449
ETIM number, version 6.0 EC001449
Możliwość dostawy do 31.12.2024
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-14,BG-GS-ET-20,EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1
Niesprzyjające warunki klimatyczne BG-GS-ET-14,IEC 60947-5-3
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana
Ciężar brutto 155 g
Dane ogólne - właściwości
Wykrywanie zerwania przewodu Tak
Wykrywanie zwarcia Tak
Funkcja automatycznego resetu Tak
Reset po odłączeniu napięcia zasilania Tak
Wykrywanie zwarcia doziemnego Tak
Zintegrowany wskaźnik, status Tak
Liczba wejść dla zestyków (NC) 2
Liczba wejść dla zestyków (NO) 2
Liczba diod LED 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1,EN IEC 61508
Kategoria zatrzymania 0
Klasyfikacja - wyjścia przekaźnikowe
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Wartość PFH 1,00 x 10?7 /h
uwaga do maks. 50 000 cykli przełączania / rok i maks. obciążenia styków 80%
Safety Integrity Level (SIL) 2
Żywotność 20 Rok(lata)
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 20 000 000 operacji
Montaż montaż na standardowej szynie DIN wg EN 60715
Mechanical data - Connection technique
Oznaczenia przyłączy IEC/EN 60947-1
Konektor sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 2,5 mm2
Moment dokręcania zacisków 0,6 Nm
Dane mechaniczne - Wymiary
Szerokość 22,5 mm
Wysokość 100 mm
Głębokość 121 mm
Warunki otoczenia
Stopień ochrony obudowy IP40
Stopień ochrony miejsca instalacji IP54
Stopień ochrony zacisków lub przyłączy IP20
Ambient temperature +0 ... +55 °C
Storage and transport temperature -25 ... +70 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10...55 Hz, amplituda 0,35 mm, ± 15 %
odporność na uderzenie 30 g / 11 ms
Ambient conditions - Insulation values
Znamionowe napięcie udarowe wytrzymywane 4 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Zakres częstotliwości 50 Hz,60 Hz
Operating voltage 24 VAC -15 % / +10 %<br>24 VDC -10 % / +20 %
Ripple voltage 10 %
Znamionowy prąd cieplny 6 A
Rated operating voltage 24 VAC
Rated operating voltage 24 VDC
Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne 20,4 VAC
Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum 26,4 VAC
Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne 20,4 VAC
Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum 26,4 VAC
Znamionowe napięcie zasilające sterowania dla DC, minimum 20,4 VDC
Znamionowe napięcie zasilające sterowania dla DC, maksimum 28,8 VDC
Elektryczny pobór mocy 5 W
Rezystancja zestyków, maksimum 0,1 Ω
Uwaga (Rezystancja nowych zestyków) w nowym stanie
Opóźnienie wyłączania w przypadku awarii zasilania, typowe 80 ms
Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. 20 ms
Opóźnienie włączenia przy automatycznym uruchomieniu, typowe 100 ms
Opóźnienie włączenia w przypadku RESETU, typowe 20 ms
Materiał zestyków, elektrycznych Ag-Ni 10 pozłacane 0,2 µm
Dane elektryczne - bezpieczne wyjścia przekaźnikowe
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 6 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 6 A
Zdolność przełączania, minimum 10 VDC
Zdolność przełączania, minimum 10 mA
Zdolność przełączania, maksimum 250 VAC
Zdolność przełączania, maksimum 8 A
Dane elektryczne - wejścia cyfrowe
Poziom wejściowy, sygnał HIGH "1" 10 … 30 VDC
Poziom wejściowy, sygnał LOW "0" 0 … 2 VDC
Rezystancja, maksimum 40 Ω
Dane elektryczne - wyjście cyfrowe
Napięcie, kategoria użytkowania DC-12 24 VDC
Prąd, kategoria użytkowania DC-12 0,1 A
Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze)
Zdolność przełączania, maksimum 24 VDC
Zdolność przełączania, maksimum 2 A
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
Klasa kompatybilnosci elektromagnetycznej Dyrektywa o kompatybilności elektromagnetycznej
Zintegrowany System Diagnostyczny (ISD)
Uwaga (błąd ISD) Następujące błędy zostały zarejestrowane przez moduły bezpieczeństwa i wskazane przez ISD.
Błąd Błąd załączenia lub wyłączenia przekaźnika bezpieczeństwa,Niepowodzenie otwarcia lub zamknięcia kontaktów drzwiowych,Monitorowanie zwarć międzykanałowych lub zwarcia połączeń wyłącznika,Przerwanie połączeń wyłączników,Niezadziałanie obwodów wejściowych lub obwodów przekaźnikowych sterowania modułu monitorującego bezpieczeństwa
Pozostałe dane
Uwaga (zastosowania aplikacyjne) Czujnik bezpieczeństwa,Osłony bezpieczeństwa
Note
Uwaga (informacje ogólne) Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu.
Przykład połączeń
Uwaga (przykład połączeń) Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Monitorowanie 2 osłony, wyposażonej w magnetyczny czujnik bezpieczeństwa typoszeregu BNS,Jeżeli do przełączania obciążenia używany jest jeden lub dwa przekaźniki lub styczniki zewnętrzne, system może być sklasyfikowany jedynie w kategorii 3 wg EN ISO 13849-1, jeżeli wykluczenie błędu "awaria styczników zewnętrznych" może zostać udowodnione i udokumentowane, np. przez zastosowanie niezawodnych styczników o mniejszych wartościach znamionowych. Drugi stycznik prowadzi do zwiększenia bezpieczeństwa przez redundancję wyłączania obciążenia.,Tabele ISD (Zintegrowanego Systemu Diagnostyczego) dla analizy wskazań błędów i ich przyczyn zamieszczono w załączniku.,Przedłużenie opóźnienia aktywacji: Opóźnienie aktywacji może być zwiększane od 0,1 s do 1 s poprzez zmianę pozycji zworki umieszczonej pod pokrywą urządzenia.,Do zabezpieczenia 2 osłon bezpieczeństwa, PL do d i Kategoria 3
