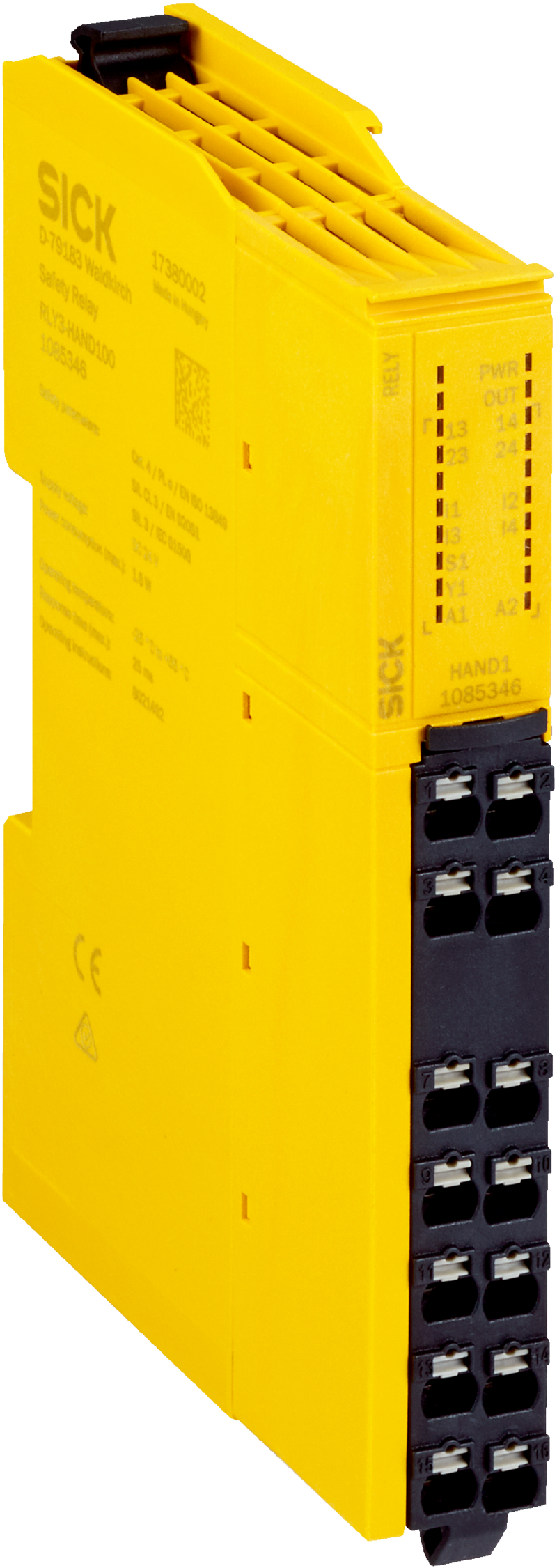

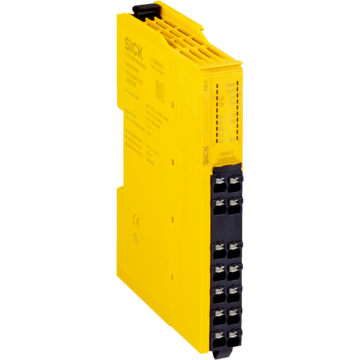

RLY3-HAND100 - 1085346
Przekaźnik bezpieczeństwa SICK, obsługa dwuręczna typ III C, 4 wejścia bezpieczeństwa, EDM zintegrowany, 2 wyjścia bezpieczne, 1 sygnałowe, IP20, szerokość 18 mm, kategoria 4 PL e, SIL3.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
sens:Control – rozwiązania sterowania bezpieczeństwem, ReLy, RLY3-HAND100, Zastosowania: Moduł analizujący, Kompatybilne typy czujników: Urządzenia do obsługi dwuręcznej typu III C, wg EN ISO 13851, Typ przyłącza: Wtyki czołowe z zaciskami sprężynowymi, Blokada restartu: nie, Monitorowanie urządzeń zewnętrznych (EDM): Zintegrowana, Wyjścia: 2 ścieżki prądowe zezwolenia (bezpieczne), 1 wyjście sygnalizacyjne (niezabezpieczone), Szerokość obudowy: 18 mm
| Cechy | ||
|---|---|---|
| Zastosowania | Moduł analizujący | |
| Kompatybilne typy czujników | Urządzenia do obsługi dwuręcznej typu III C, wg EN ISO 13851 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (ISO 13849-1) | |
| Poziom zapewnienia bezpieczeństwa | PL e (ISO 13849-1) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 1,0 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
| Kategoria zatrzymania | 0 (IEC 60204-1) | |
| Interfejsy | ||
| Typ przyłącza | Wtyki czołowe z zaciskami sprężynowymi | |
| Wejścia | 4 wejścia bezpieczeństwa do podłączenia 2 elementów nastawczych (każdorazowo ze stykiem normalnie zamkniętym i stykiem normalnie otwartym) 1 wejście do monitorowania urządzeń zewnętrznych (EDM) |
|
| Wyjścia | 2 ścieżki prądowe zezwolenia (bezpieczne) 1 wyjście sygnalizacyjne (niezabezpieczone) |
|
| Wskaźniki | LEDs | |
| Rodzaj konfiguracji | Przez okablowanie | |
| Instalacja elektryczna | ||
| Zasilanie elektryczne | PELV lub SELV | |
| Napięcie zasilania UV | 24 V DC (16,8 V ... 30 V) | |
| Tętnienia resztkowe | ≤ 2,4 V | |
| Pobór mocy | ≤ 2,5 W (DC) | |
| Wejścia bezpieczeństwa | ||
| Liczba | 4 | |
| Napięcie wejściowe HIGH | 24 V DC (11 V ... 30 V) | |
| Napięcie wejściowe LOW | 0 V DC (–3 V ... 5 V) | |
| Prąd wejściowy | 4 mA ... 6 mA | |
| Czas synchronizacji (pomiędzy elementami nastawczymi) | ≤ 500 ms | |
| Wejście monitorowania urządzeń zewnętrznych (EDM) | ||
| Liczba | 1 | |
| Napięcie wejściowe HIGH | 24 V DC (11 V ... 30 V) | |
| Napięcie wejściowe LOW | 0 V DC (–3 V ... 5 V) | |
| Prąd wejściowy | 4 mA ... 6 mA | |
| Ścieżki prądowe zezwolenia | ||
| Czas odpowiedzi (otwieranie ścieżek prądowych zezwolenia) | 10 ms | |
| Liczba | 2 | |
| Rodzaj wyjścia | Styki normalnie otwarte, o działaniu wymuszonym | |
| Materiał styków | Stop srebra, napylany złotem | |
| Napięcie przełączające | 10 V AC ... 230 V AC 10 V DC ... 230 V DC |
|
| Prąd łączeniowy | 10 mA ... 6 A | |
| Prąd sumaryczny | 12 A | |
| Żywotność mechaniczna | 1 x 107 przełączeń | |
| Kategoria przepięciowa | III (EN 60664-1) | |
| Napięcie znamionowe udarowe wytrzymywane Uimp | 6 kV (EN 60664-1) | |
| Wyjścia sygnalizacyjne | ||
| Liczba | 1 | |
| Rodzaj wyjścia | Wyjście półprzewodnikowe push pull, odporne na zwarcie | |
| Napięcie wyjściowe HIGH | ≥ UV – 3 V | |
| Napięcie wyjściowe LOW | ≤ 3 V | |
| Prąd wejściowy (NPN) | ≤ 15 mA | |
| Prąd wyjściowy (PNP) | ≤ 120 mA | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 18 mm x 124,6 mm x 85,5 mm | |
| Masa | 130 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP20 (IEC 60529) | |
| Temperatura otoczenia pracy | –25 °C ... +55 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Wilgotność powietrza | ≤ 95 %, bez kondensacji | |
| Emisja zakłóceń | Według normy IEC 61000-6-4 | |
| Odporność na zakłócenia | Według normy IEC 61326-3-1 Według normy IEC 61000-6-2 Według normy IEC 60947-5-1 |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat CCC | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EAC / DoC | Tak | |
| certyfikat cTUVus | Tak | |
| Certyfikat S-Mark | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Certyfikat Third party | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27371990 | |
| ECLASS 5.1.4 | 27371990 | |
| ECLASS 6.0 | 27371819 | |
| ECLASS 6.2 | 27371819 | |
| ECLASS 7.0 | 27371819 | |
| ECLASS 8.0 | 27371819 | |
| ECLASS 8.1 | 27371819 | |
| ECLASS 9.0 | 27371819 | |
| ECLASS 10.0 | 27371819 | |
| ECLASS 11.0 | 27371819 | |
| ECLASS 12.0 | 27371819 | |
| ETIM 5.0 | EC001449 | |
| ETIM 6.0 | EC001449 | |
| ETIM 7.0 | EC001449 | |
| ETIM 8.0 | EC001449 | |
| UNSPSC 16.0901 | 41113704 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.168 kg | |
| Masa jednostkowa netto | 0.168 kg | |
| Jednostka objętości | 344.375 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084415753 | |
