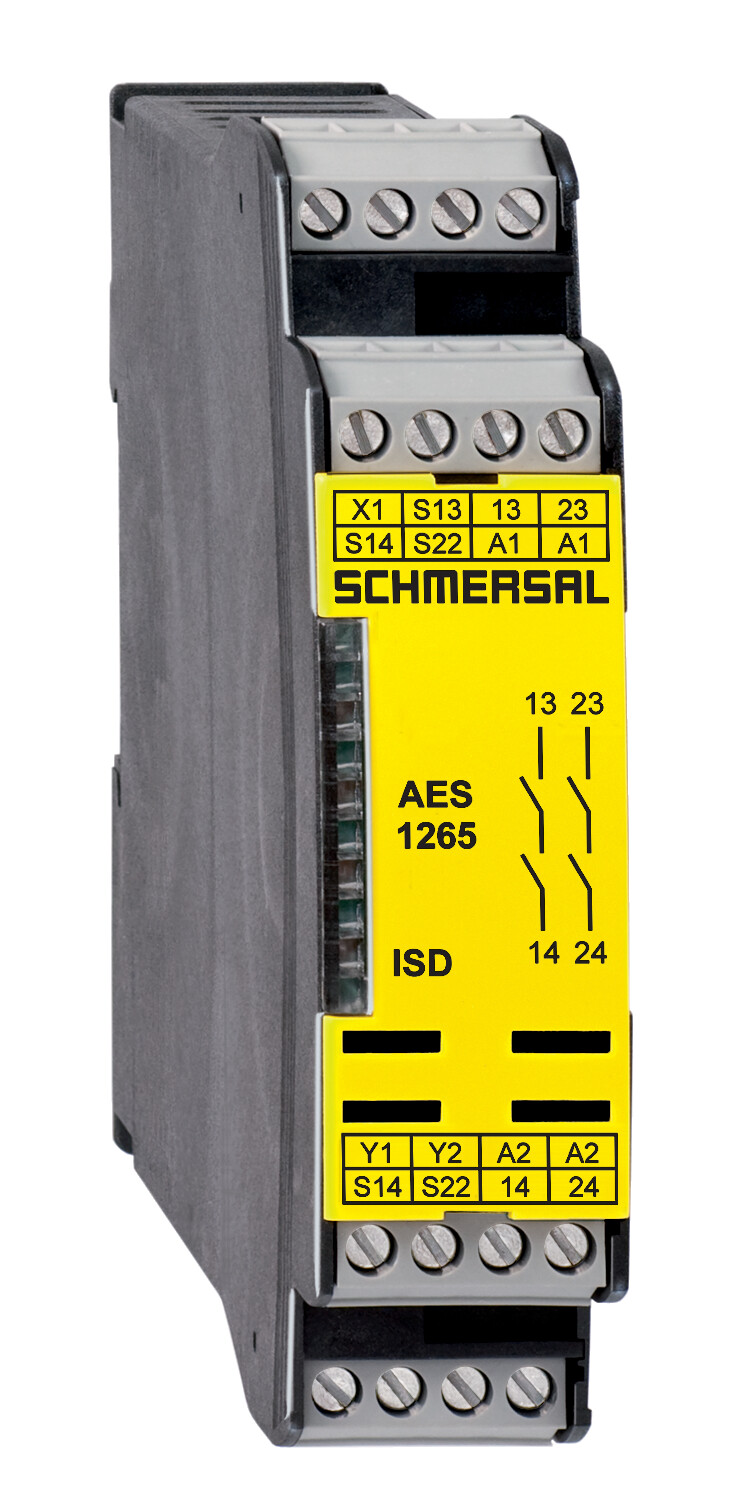

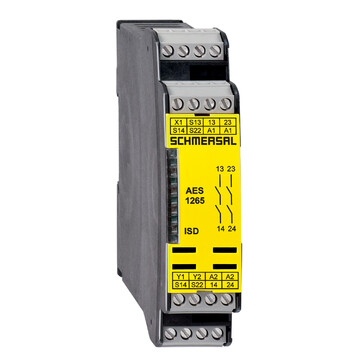

AES 1265 - 101170051

Moduł monitorujący Schmersal do czujników magnetycznych BNS, 2 zestyki bezpieczeństwa, do 2 osłon, napięcie 24 V AC/DC, poziom SIL 2, kategoria 3, funkcja auto-resetu, trwałość 20 mln operacji, IP40.


Dodaj do porównania Usuń z porównania

331,30 €

407,50 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AES 1265 <strong>101170051</strong>
<ul>
<li>Monitorowanie czujników magnetycznych bezpieczeństwa typoszeregu BNS</li>
<li>2 zestyki bezpieczeństwa, STOP 0</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Uwaga (możliwość dostawy)</td><td>Phased-out product</td></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>AES 1265</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101170051</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661297132</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-37-18-19</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-37-18-19</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-37-18-19</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC001449</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC001449</td></tr><tr><td colspan="2">Możliwość dostawy do</td><td>31.12.2024</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-14,BG-GS-ET-20,EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1</td></tr><tr><td colspan="2">Niesprzyjające warunki klimatyczne</td><td>EN 60068-2-3,BG-GS-ET-14</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana</td></tr><tr><td colspan="2">Ciężar brutto</td><td>174 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Wykrywanie zerwania przewodu</td><td>Tak</td></tr><tr><td colspan="2">Wykrywanie zwarcia</td><td>Tak</td></tr><tr><td colspan="2">Obwód sprzężenia zwrotnego</td><td>Tak</td></tr><tr><td colspan="2">Funkcja automatycznego resetu</td><td>Tak</td></tr><tr><td colspan="2">Reset po odłączeniu napięcia zasilania</td><td>Tak</td></tr><tr><td colspan="2">Wykrywanie zwarcia doziemnego</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Liczba diod LED</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków NC</td><td>2</td></tr><tr><td colspan="2">Liczba zestyków NO</td><td>2</td></tr><tr><td colspan="2">Liczba bezzwłocznych wyjść półprzewodnikowych z funkcją sygnalizacji</td><td>2</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>2</td></tr><tr><td colspan="2">Liczba wyjść sygnalizacyjnych</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1,EN IEC 61508</td></tr><tr><td colspan="2">Kategoria zatrzymania</td><td>0</td></tr><tr><th colspan="3">Klasyfikacja - wyjścia przekaźnikowe</th></tr><tr><td colspan="2">Poziom zapewnienia bezpieczeństwa</td><td>d</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>3</td></tr><tr><td colspan="2">Wartość PFH</td><td>1,00 x 10?7 /h</td></tr><tr><td colspan="2">uwaga</td><td>do maks. 50 000 cykli przełączania / rok i maks. obciążenia styków 80%</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>2</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>20 000 000 operacji</td></tr><tr><td colspan="2">Montaż</td><td>montaż na standardowej szynie DIN wg EN 60715</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Oznaczenia przyłączy</td><td>IEC/EN 60947-1</td></tr><tr><td colspan="2">Konektor</td><td>sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,25 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Moment dokręcania zacisków</td><td>0,6 Nm</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Szerokość</td><td>22,5 mm</td></tr><tr><td colspan="2">Wysokość</td><td>100 mm</td></tr><tr><td colspan="2">Głębokość</td><td>121 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony obudowy</td><td>IP40</td></tr><tr><td colspan="2">Stopień ochrony miejsca instalacji</td><td>IP54</td></tr><tr><td colspan="2">Stopień ochrony zacisków lub przyłączy</td><td>IP20</td></tr><tr><td colspan="2">Ambient temperature</td><td>+0 ... +55 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Wytrzymałość zmęczeniowa wg EN 60068-2-6</td><td>10...55 Hz, amplituda 0,35 mm, ± 15 %</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>30 g / 11 ms</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>4 kV</td></tr><tr><td colspan="2">Kategoria przepięcia</td><td>III</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1</td><td>2</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Zakres częstotliwości</td><td>50 Hz,60 Hz</td></tr><tr><td colspan="2">Operating voltage</td><td>24 VAC -15 % / +10 %&lt;br&gt;24 VDC -10 % / +20 %</td></tr><tr><td colspan="2">Ripple voltage</td><td>10 %</td></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>6 A</td></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VAC</td></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><td colspan="2">Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne</td><td>20,4 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum</td><td>26,4 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne</td><td>20,4 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum</td><td>26,4 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie zasilające sterowania dla DC, minimum</td><td>20,4 VDC</td></tr><tr><td colspan="2">Znamionowe napięcie zasilające sterowania dla DC, maksimum</td><td>28,8 VDC</td></tr><tr><td colspan="2">Elektryczny pobór mocy</td><td>5 W</td></tr><tr><td colspan="2">Rezystancja zestyków, maksimum</td><td>0,1 &Omega;</td></tr><tr><td colspan="2">Uwaga (Rezystancja nowych zestyków)</td><td>w nowym stanie</td></tr><tr><td colspan="2">Opóźnienie wyłączania w przypadku awarii zasilania, typowe</td><td>80 ms</td></tr><tr><td colspan="2">Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ.</td><td>20 ms</td></tr><tr><td colspan="2">Opóźnienie włączenia przy automatycznym uruchomieniu, typowe</td><td>100 ms</td></tr><tr><td colspan="2">Opóźnienie włączenia w przypadku RESETU, typowe</td><td>20 ms</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Ag-Ni 10 pozłacane 0,2 µm</td></tr><tr><th colspan="3">Dane elektryczne - bezpieczne wyjścia przekaźnikowe</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania AC-15</td><td>6 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>6 A</td></tr><tr><td colspan="2">Zdolność przełączania, minimum</td><td>10 VDC</td></tr><tr><td colspan="2">Zdolność przełączania, minimum</td><td>10 mA</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>250 VAC</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>8 A</td></tr><tr><th colspan="3">Dane elektryczne - wejścia cyfrowe</th></tr><tr><td colspan="2">Poziom wejściowy, sygnał HIGH "1"</td><td>10 … 30 VDC</td></tr><tr><td colspan="2">Poziom wejściowy, sygnał LOW "0"</td><td>0 … 2 VDC</td></tr><tr><td colspan="2">Rezystancja, maksimum</td><td>40 &Omega;</td></tr><tr><th colspan="3">Dane elektryczne - wyjście cyfrowe</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-12</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-12</td><td>0,1 A</td></tr><tr><th colspan="3">Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze)</th></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>24 VDC</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>2 A</td></tr><tr><th colspan="3">Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)</th></tr><tr><td colspan="2">Klasa kompatybilnosci elektromagnetycznej</td><td>Dyrektywa o kompatybilności elektromagnetycznej</td></tr><tr><th colspan="3">Zintegrowany System Diagnostyczny (ISD)</th></tr><tr><td colspan="2">Uwaga (błąd ISD)</td><td>Następujące błędy zostały zarejestrowane przez moduły bezpieczeństwa i wskazane przez ISD.</td></tr><tr><td colspan="2">Błąd</td><td>Błąd załączenia lub wyłączenia przekaźnika bezpieczeństwa,Niepowodzenie otwarcia lub zamknięcia kontaktów drzwiowych,Monitorowanie zwarć międzykanałowych lub zwarcia połączeń wyłącznika,Przerwanie połączeń wyłączników,Niezadziałanie obwodów wejściowych lub obwodów przekaźnikowych sterowania modułu monitorującego bezpieczeństwa</td></tr><tr><th colspan="3">Pozostałe dane</th></tr><tr><td colspan="2">Uwaga (zastosowania aplikacyjne)</td><td>Czujnik bezpieczeństwa,Osłony bezpieczeństwa</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu.</td></tr><tr><th colspan="3">Przykład połączeń</th></tr><tr><td colspan="2">Uwaga (przykład połączeń)</td><td>Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Monitorowanie 2 osłony, wyposażonej w magnetyczny czujnik bezpieczeństwa typoszeregu BNS,Tabele ISD (Zintegrowanego Systemu Diagnostyczego) dla analizy wskazań błędów i ich przyczyn zamieszczono w załączniku.,Przedłużenie opóźnienia aktywacji: Opóźnienie aktywacji może być zwiększane od 0,1 s do 1 s poprzez zmianę pozycji zworki umieszczonej pod pokrywą urządzenia.,Do zabezpieczenia 2 osłon bezpieczeństwa, PL do d i Kategoria 3,Obwód sprzężenia zwrotnego monitoruje pozycję styczników K3 i K4.,Przycisk startu (S): Przycisk startu (NO) można opcjonalnie podłączyć do obwodu sprzężenia zwrotnego. Gdy osłona jest zamknięta, zestyki bezpieczeństwa zamykają się dopiero po naciśnięciu przycisku uruchomienia.,Jeżeli do przełączania obciążenia jest używany tylko jeden zewnętrzny przekaźnik lub stycznik, system może być sklasyfikowany w kategorii 3 zgodnie z ISO 13849-1, gdy może zostać udowodnione i udokumentowane wykluczenie błędu „awaria stycznika zewnętrznego”, np. przez zastosowanie niezawodnego stycznika o lepszch parametrach. Drugi stycznik prowadzi do zwiększenia bezpieczeństwa przez redundancję wyłączania obciążenia.,Jeżeli nie podłączono ani przycisku uruchamiającego, ani obwodu sprzężenia zwrotnego, należy umieścić zworkę pomiędzy X1 i A1.</td></tr>
</tbody>
</table>
