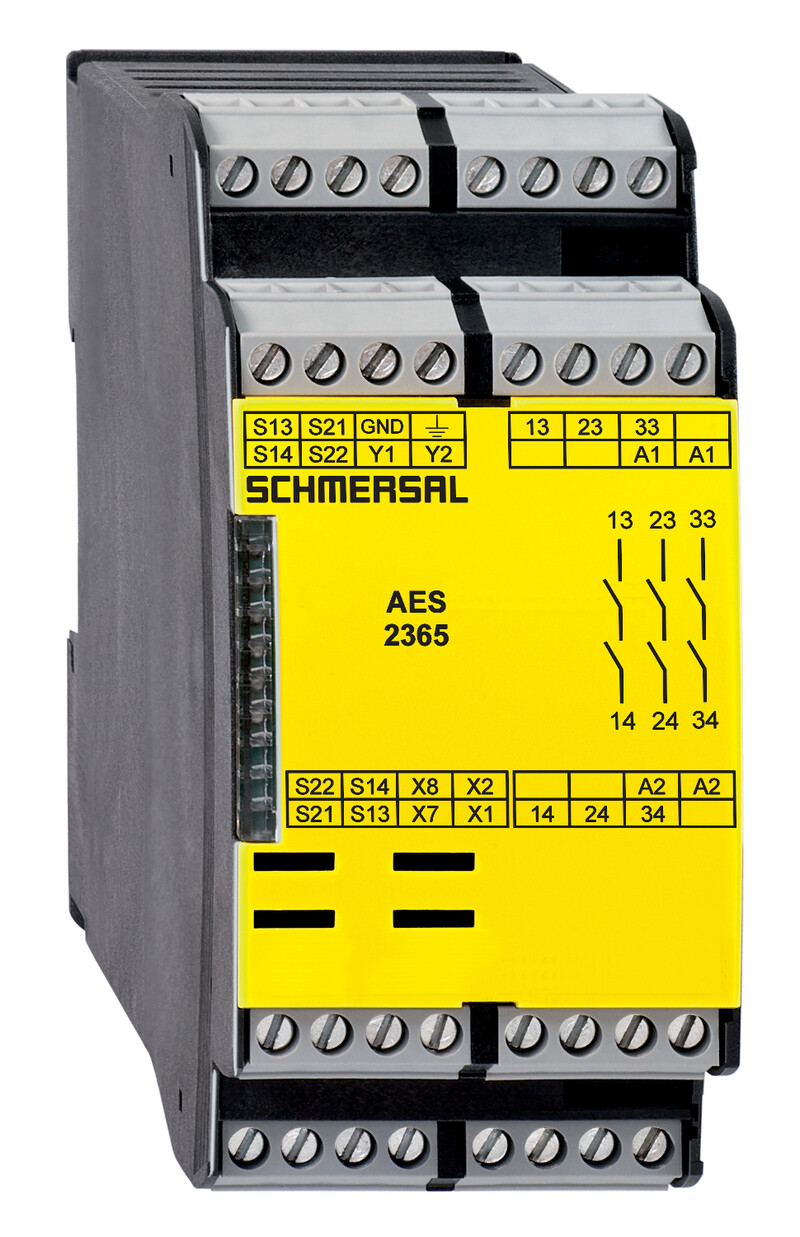

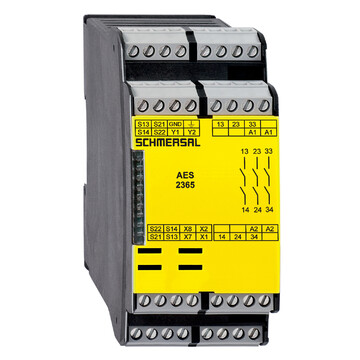

AES 2365 UE: 24...230V AC/DC - 101181686
Moduł bezpieczeństwa Schmersal, monitorowanie czujników BNS, 3 zestyki bezpieczeństwa, 2 wyjścia sygnalizacyjne, zasilanie 24–230 VAC/DC, montaż na szynie DIN, stopień ochrony IP40, SIL2, funkcja automatycznego resetu.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AES 2365 UE: 24...230V AC/DC 101181686
- Monitorowanie czujników magnetycznych bezpieczeństwa typoszeregu BNS
- 3 zestyki bezpieczeństwa, STOP 0
- 2 Wyjścia sygnalizacyjne
| Klucz zamówieniowy | ||
|---|---|---|
| Uwaga (możliwość dostawy) | Phased-out product | |
| Oznaczenie typu produktu | AES 2365 UE: 24...230V AC/DC | |
| Numer artykułu (Numer katalogowy) | 101181686 | |
| EAN (European Article Number) | 4030661323169 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Możliwość dostawy do | 31.12.2024 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-14,BG-GS-ET-20,EN IEC 62061,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | EN 60068-2-3,BG-GS-ET-14 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 310 g | |
| Dane ogólne - właściwości | ||
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Obwód sprzężenia zwrotnego | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Reset po odłączeniu napięcia zasilania | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 1 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 2 | |
| Liczba bezzwłocznych wyjść półprzewodnikowych z funkcją sygnalizacji | 2 | |
| Liczba zestyków bezpieczeństwa | 3 | |
| Liczba wyjść sygnalizacyjnych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Wartość PFH | 1,00 x 10?7 /h | |
| uwaga | do maks. 50 000 cykli przełączania / rok i maks. obciążenia styków 80% | |
| Safety Integrity Level (SIL) | 2 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 20 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Moment dokręcania zacisków | 0,6 Nm | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 45 mm | |
| Wysokość | 100 mm | |
| Głębokość | 121 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | +0 ... +55 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10...55 Hz, amplituda 0,35 mm, ± 15 % | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Zakres częstotliwości | 50 Hz,60 Hz | |
| Type of voltage range | AC,DC | |
| Znamionowy prąd cieplny | 6 A | |
| Rated operating voltage | 24 ... 230 VAC<br>24 ... 230 VDC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne | 20,4 VAC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne | 20,4 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 20,4 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 253 VDC | |
| Elektryczny pobór mocy | 5 W | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 80 ms | |
| Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. | 20 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 100 ms | |
| Opóźnienie włączenia w przypadku RESETU, typowe | 20 ms | |
| Materiał zestyków, elektrycznych | Ag-Ni 10 pozłacane 0,2 µm | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 3 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 250 VAC | |
| Zdolność przełączania, maksimum | 8 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Poziom wejściowy, sygnał HIGH "1" | 10 … 30 VDC | |
| Poziom wejściowy, sygnał LOW "0" | 0 … 2 VDC | |
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjście cyfrowe | ||
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,1 A | |
| Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
| Zdolność przełączania, maksimum | 24 VDC | |
| Zdolność przełączania, maksimum | 2 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Zintegrowany System Diagnostyczny (ISD) | ||
| Uwaga (błąd ISD) | Następujące błędy zostały zarejestrowane przez moduły bezpieczeństwa i wskazane przez ISD. | |
| Błąd | Błąd załączenia lub wyłączenia przekaźnika bezpieczeństwa,Niepowodzenie otwarcia lub zamknięcia kontaktów drzwiowych,Monitorowanie zwarć międzykanałowych lub zwarcia połączeń wyłącznika,Przerwanie połączeń wyłączników,Niezadziałanie obwodów wejściowych lub obwodów przekaźnikowych sterowania modułu monitorującego bezpieczeństwa | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa | |
| Note | ||
| Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Monitorowanie 2 osłony, wyposażonej w magnetyczny czujnik bezpieczeństwa typoszeregu BNS,Do zabezpieczenia osłony bezpieczeństwa, PL do d i Kategoria 3,Tabele ISD (Zintegrowanego Systemu Diagnostyczego) dla analizy wskazań błędów i ich przyczyn zamieszczono w załączniku.,Przycisk startu (S): Przycisk startu (NO) można opcjonalnie podłączyć do obwodu sprzężenia zwrotnego. Gdy osłona jest zamknięta, zestyki bezpieczeństwa zamykają się dopiero po naciśnięciu przycisku uruchomienia.,Przedłużenie opóźnienia aktywacji: Opóźnienie aktywacji może być zwiększane od 0,1 s do 1 s przez założenie zworki pomiędzy przyłączami X7 i X8.,Jeżeli nie podłączono ani przycisku uruchamiającego, ani obwodu sprzężenia zwrotnego, należy umieścić zworkę pomiędzy X1 i X2. | |
