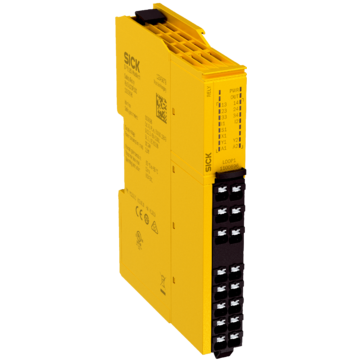

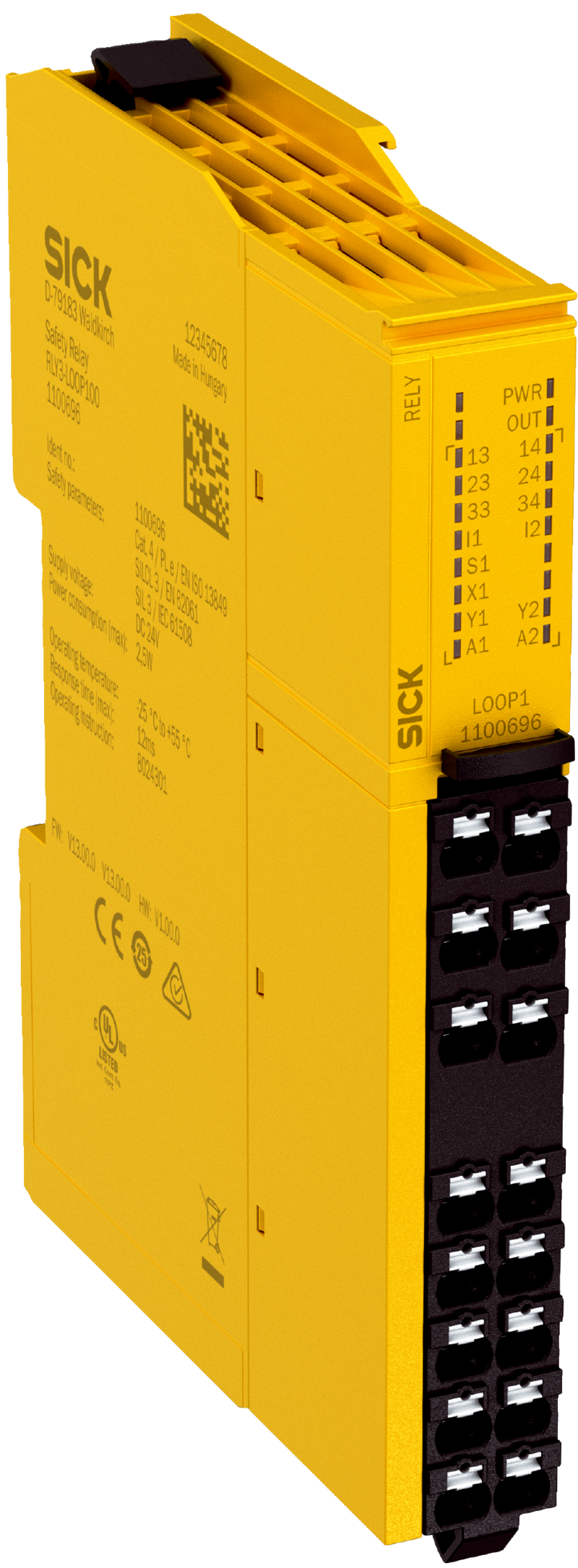

RLY3-LOOP100 - 1100696

Przekaźnik bezpieczeństwa SICK, moduł analizujący, 2 wejścia, 3 wyjścia bezpieczne, EDM, wejście Flexi Loop, 2 sygnałowe, 1 testowe, kategoria 4 PL e, SIL3, DIP switch, 24 V DC.

Kod produktu: RLY3-LOOP100
Oznaczenie producenta: 1100696
Producent: SICK
Kategoria: Przekaźniki bezpieczeństwa

Dodaj do porównania

312,09 €

383,87 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

sens:Control – rozwiązania sterowania bezpieczeństwem, ReLy, RLY3-LOOP100, Zastosowania: Moduł analizujący, Kompatybilne typy czujników: Bezpieczne połączenie szeregowe Flexi Loop, Typ przyłącza: Wtyki czołowe z zaciskami sprężynowymi, Blokada restartu: tak, Monitorowanie urządzeń zewnętrznych (EDM): Zintegrowana, Wyjścia: 3 ścieżki prądowe zezwolenia (bezpieczne), 2 wyjścia sygnalizacyjne (niezabezpieczone), 1 wyjście impulsów testowych (niezabezpieczone), Szerokość obudowy: 18 mm

Cechy
<>Zastosowania</>		<>Moduł analizujący</>
<>Kompatybilne typy czujników</>		<>Bezpieczne połączenie szeregowe Flexi Loop</>
Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 3 (IEC 61508)</>
<>Kategoria</>		<>Kategoria 4 (ISO 13849-1)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL e (ISO 13849-1)</>
<>PFH_D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>1,5 × 10^-9</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (ISO 13849-1)</>
<>Kategoria zatrzymania</>		<>0 (IEC 60204-1)</>
Interfejsy
<>Typ przyłącza</>		<>Wtyki czołowe z zaciskami sprężynowymi</>
<>Wejścia</>		<>2 wejścia bezpieczeństwa</> <>1 wejście dla przycisku reset lub do monitorowania urządzeń zewnętrznych (EDM)</>
<>Wyjścia</>		<>3 ścieżki prądowe zezwolenia (bezpieczne)</> <>2 wyjścia sygnalizacyjne (niezabezpieczone)</> <>1 wyjście impulsów testowych (niezabezpieczone)</>
<>Wskaźniki</>		<>LEDs</>
<>Rodzaj konfiguracji</>		<>Przez okablowanie</> <>Przełącznik DIP</>
Instalacja elektryczna
<>Zasilanie elektryczne</>		<>PELV lub SELV</>
<>Napięcie zasilania U_V</>		<>24 V DC (16,8 V ... 30 V)</>
<>Tętnienia resztkowe</>		<>≤ 2,4 V</>
<>Pobór mocy</>		<>≤ 2,5 W (DC)</>
Wejścia bezpieczeństwa
	<>Liczba</>	<>2</>
	<>Napięcie wejściowe HIGH</>	<>24 V DC (11 V ... 30 V)</>
	<>Napięcie wejściowe LOW</>	<>0 V DC (–3 V ... 5 V)</>
	<>Prąd wejściowy</>	<>4 mA ... 6 mA</>
	<>Czas monitorowania równoczesności</>	<>≤ 3 s</>
Wejście przycisku reset lub do monitorowania urządzeń zewnętrznych (EDM)
	<>Liczba</>	<>1</>
	<>Napięcie wejściowe HIGH</>	<>24 V DC (11 V ... 30 V)</>
	<>Napięcie wejściowe LOW</>	<>0 V DC (–3 V ... 5 V)</>
	<>Prąd wejściowy</>	<>4 mA ... 6 mA</>
Ścieżki prądowe zezwolenia
	<>Czas odpowiedzi (otwieranie ścieżek prądowych zezwolenia)</>	<>79 ms</>
	<>Liczba</>	<>3</>
	<>Rodzaj wyjścia</>	<>Styki normalnie otwarte, o działaniu wymuszonym</>
	<>Materiał styków</>	<>Stop srebra, napylany złotem</>
	<>Napięcie przełączające</>	<>10 V AC ... 230 V AC</> <>10 V DC ... 230 V DC</>
	<>Prąd łączeniowy</>	<>10 mA ... 6 A</>
	<>Prąd sumaryczny</>	<>12 A</>
	<>Żywotność mechaniczna</>	<>1 x 10⁷ przełączeń</>
	<>Kategoria przepięciowa</>	<>III (EN 60664-1)</>
	<>Napięcie znamionowe udarowe wytrzymywane U_imp</>	<>6 kV (EN 60664-1)</>
Wyjścia sygnalizacyjne
	<>Liczba</>	<>2</>
	<>Rodzaj wyjścia</>	<>Wyjście półprzewodnikowe push pull, odporne na zwarcie</>
	<>Napięcie wyjściowe HIGH</>	<>≥ U_V – 3 V</>
	<>Napięcie wyjściowe LOW</>	<>≤ 3 V</>
	<>Prąd wejściowy (NPN)</>	<>≤ 15 mA</>
	<>Prąd wyjściowy (PNP)</>	<>≤ 120 mA</>
Wyjścia impulsów testowych
	<>Liczba</>	<>1</>
	<>Rodzaj wyjścia</>	<>Półprzewodniki PNP, chronione przed zwarciem</>
	<>Napięcie wyjściowe</>	<>≥ U_V – 3 V</>
	<>Szerokość impulsu testowego</>	<>2 ms</>
	<>Interwał impulsu testowego</>	<>40 ms</>
Mechanika
<>Wymiary (szer. x wys. x głęb.)</>		<>18 mm x 124,6 mm x 85,5 mm</>
<>Masa</>		<>160 g</>
Dane dotyczące otoczenia
<>Stopień ochrony</>		<>IP20 (IEC 60529)</>
<>Temperatura otoczenia pracy</>		<>–25 °C ... +55 °C</>
<>Temperatura składowania</>		<>–25 °C ... +70 °C</>
<>Wilgotność powietrza</>		<>≤ 95 %, bez kondensacji</>
<>Emisja zakłóceń</>		<>Według normy IEC 61000-6-4</>
<>Odporność na zakłócenia</>		<>Według normy IEC 61326-3-1</> <>Według normy IEC 61000-6-2</> <>Według normy IEC 60947-5-1</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat CCC</>		<>Tak</>
<>Certyfikat UK-Type-Examination</>		<>Tak</>
<>Certyfikat cULus</>		<>Tak</>
<>Certyfikat EAC / DoC</>		<>Tak</>
<>certyfikat cTUVus</>		<>Tak</>
<>Certyfikat S-Mark</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
<>Certyfikat Third party</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27371990</>
<>ECLASS 5.1.4</>		<>27371990</>
<>ECLASS 6.0</>		<>27371819</>
<>ECLASS 6.2</>		<>27371819</>
<>ECLASS 7.0</>		<>27371819</>
<>ECLASS 8.0</>		<>27371819</>
<>ECLASS 8.1</>		<>27371819</>
<>ECLASS 9.0</>		<>27371819</>
<>ECLASS 10.0</>		<>27371819</>
<>ECLASS 11.0</>		<>27371819</>
<>ECLASS 12.0</>		<>27371819</>
<>ETIM 5.0</>		<>EC001449</>
<>ETIM 6.0</>		<>EC001449</>
<>ETIM 7.0</>		<>EC001449</>
<>ETIM 8.0</>		<>EC001449</>
<>UNSPSC 16.0901</>		<>41113704</>
Dane dotyczące cła
Masa jednostkowa		0.187 kg
Masa jednostkowa netto		0.187 kg
Jednostka objętości		332.5 Cubic Centimetres (cm³)
Kraj pochodzenia		Węgry
EAN		4047084498725
