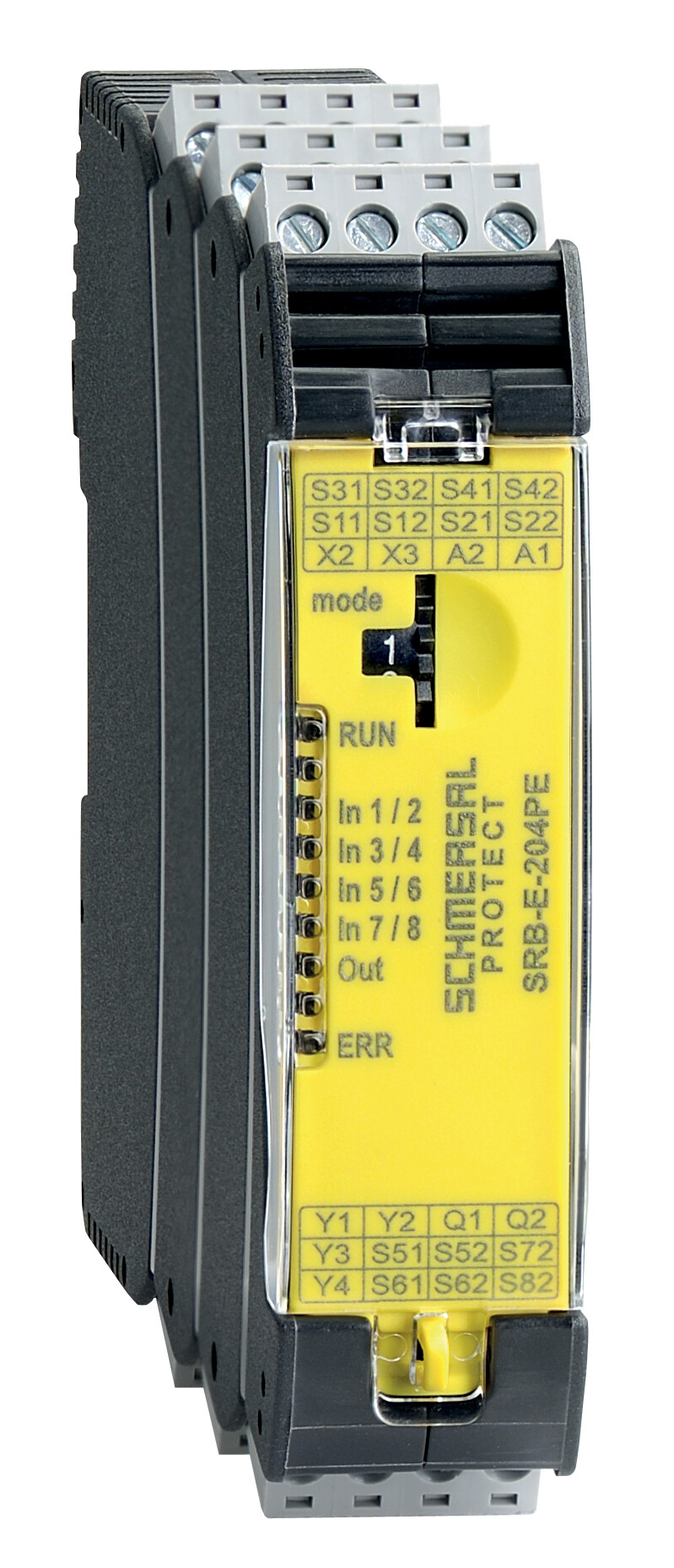

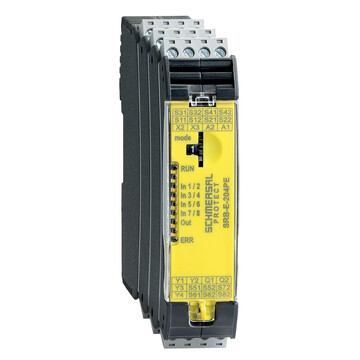

SRB-E-204PE-CC - 103016571

Multiplikator wejść Schmersal, 2 wyjścia bezpieczeństwa, 4 wyjścia sygnalizacyjne, obsługa do 4 czujników, napięcie pracy 24VDC, montaż DIN, kodowane zaciski sprężynowe, poziom bezpieczeństwa PL e, auto-reset, IP40.


Dodaj do porównania Usuń z porównania

155,80 €

191,63 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry SRB-E-204PE-CC 103016571

  • Wtykowe zaciski sprężynowe z kodowaniem
  • multiplikator wejść
  • kontrola 1 oder 2-kanałowa
  • Kontrola do 4 czujników
  • 2 Wyjścia bezpieczeństwa
  • 4 Wyjścia sygnalizacyjne
Klucz zamówieniowy
Oznaczenie typu produktu SRB-E-204PE-CC
Numer artykułu (Numer katalogowy) 103016571
EAN (European Article Number) 4030661511542
eCl@ss number, version 12.0 27-37-18-19
eCl@ss number, version 11.0 27-37-18-19
Numer eCl@ss, wersja 9.0 27-37-18-19
ETIM number, version 7.0 EC001449
ETIM number, version 6.0 EC001449
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1
Niesprzyjające warunki klimatyczne EN 60068-2-78
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana
Ciężar brutto 250 g
Dane ogólne - właściwości
Bezpiecznik elektroniczny Tak
Wykrywanie zerwania przewodu Tak
Wykrywanie zwarcia Tak
Zaciski odłączalne Tak
Funkcja automatycznego resetu Tak
Wykrywanie zwarcia doziemnego Tak
Zintegrowany wskaźnik, status Tak
Zintegrowany wskaźnik, kod błędu Tak
Liczba diod LED 7
Liczba zestyków NC 8
Liczba zestyków NO 4
Liczba wyjść bezpieczeństwa, STOP 0 2
Liczba wyjść sygnalizacyjnych 4
Klasyfikacja
Normy, przepisy EN ISO 13849-1,EN IEC 62061,EN IEC 61508
Kategoria zatrzymania 0
Klasyfikacja - bezpieczne wyjścia cyfrowe
Performance Level, up to e
Kategoria zgodnie z EN ISO 13849 4
Wartość PFH 2,66 x 10?? /h
Wartość PFD 2,42 x 10?5
Safety Integrity Level (SIL) 3
Żywotność 20 Rok(lata)
Dane mechaniczne
Montaż montaż na standardowej szynie DIN wg EN 60715
Mechanical data - Connection technique
Oznaczenia przyłączy IEC/EN 60947-1
Konektor Przyłącze sprężynowe, wtykane,sztywny lub elastyczny
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 1,5 mm2
Dane mechaniczne - Wymiary
Szerokość 22,5 mm
Wysokość 98 mm
Głębokość 115 mm
Warunki otoczenia
Stopień ochrony obudowy IP40
Stopień ochrony miejsca instalacji IP54
Stopień ochrony zacisków lub przyłączy IP20
Ambient temperature -25 ... +60 °C
Storage and transport temperature -40 ... +85 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 ... 55 Hz, amplituda 0,35 mm
odporność na uderzenie 30 g / 11 ms
Ambient conditions - Insulation values
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Operating voltage 24 VDC -20 % / +20 %
Ripple voltage 10 %
Rated operating voltage 24 VDC
Prąd znamionowy 125 mA
Znamionowe napięcie zasilające sterowania dla DC, minimum 19,2 VDC
Znamionowe napięcie zasilające sterowania dla DC, maksimum 28,8 VDC
Elektryczny pobór mocy 3 W
Opóźnienie wyłączania w przypadku awarii zasilania, typowe 10 ms
Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. 10 ms
Opóźnienie włączenia przy automatycznym uruchomieniu, typowe 150 ms
Częstotliwość wyłączania, minimalne 1 Hz
Electrical data - Safety digital outputs
Spadek napięcia Ud, maksimum 0,5 V
Prąd szczątkowy 1 mA
Napięcie, kategoria użytkowania DC-12 24 VDC
Prąd, kategoria użytkowania DC-12 2 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 2 A
Dane elektryczne - wejścia cyfrowe
Rezystancja, maksimum 40 Ω
Dane elektryczne - wyjście cyfrowe
Napięcie, kategoria użytkowania DC-12 24 VDC
Prąd, kategoria użytkowania DC-12 0,1 A
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
Klasa kompatybilnosci elektromagnetycznej Dyrektywa o kompatybilności elektromagnetycznej
Wskaźnik stanu
Wskazane stany działania Wewnętrzne napięcie robocze U<sub>i</sub>,Stan komponentu,Kody błędów
Pozostałe dane
Uwaga (zastosowania aplikacyjne) Czujnik bezpieczeństwa,uchylna osłona bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego,Kurtyny świetlne bezpieczeństwa
