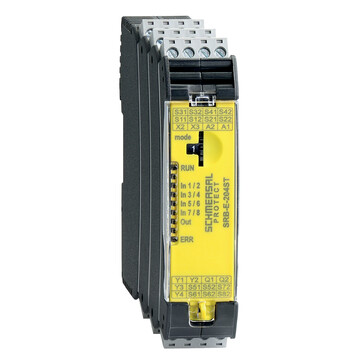

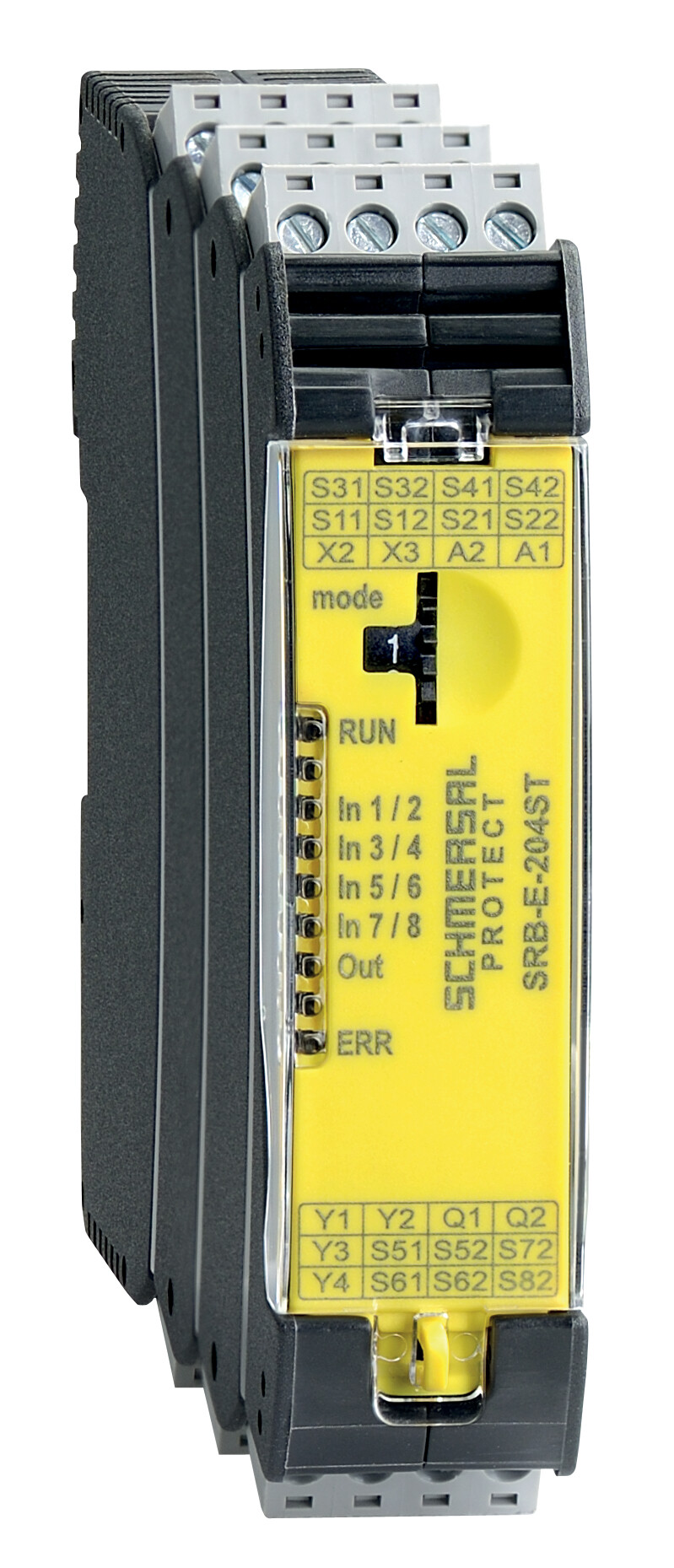

SRB-E-204ST - 103009973

Moduł bezpieczeństwa Schmersal do kontroli do 4 czujników, 2 wyjścia STOP 0, 4 sygnałowe, 24 VDC, montaż DIN, wtykowe zaciski, poziom PL e, SIL 3, stopień ochrony IP40, automatyczny reset, odporność na zwarcia.


Dodaj do porównania Usuń z porównania

261,55 €

321,71 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry SRB-E-204ST 103009973

  • Wtykowe zaciski śrubowe z kodowaniem
  • STOP 0 Funkcja
  • Kontrola do 4 czujników
  • Przycisk start / Auto-start
  • 2 Wyjścia bezpieczeństwa
  • 4 Wyjścia sygnalizacyjne
Klucz zamówieniowy
Oznaczenie typu produktu SRB-E-204ST
Numer artykułu (Numer katalogowy) 103009973
EAN (European Article Number) 4030661478500
eCl@ss number, version 12.0 27-37-18-19
eCl@ss number, version 11.0 27-37-18-19
Numer eCl@ss, wersja 9.0 27-37-18-19
ETIM number, version 7.0 EC001449
ETIM number, version 6.0 EC001449
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1
Niesprzyjające warunki klimatyczne EN 60068-2-78
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana
Ciężar brutto 150 g
Dane ogólne - właściwości
Bezpiecznik elektroniczny Tak
Wykrywanie zerwania przewodu Tak
Wykrywanie zwarcia Tak
Zaciski odłączalne Tak
Wejście uruchamiania Tak
Obwód sprzężenia zwrotnego Tak
Funkcja automatycznego resetu Tak
Reset z detekcją zbocza Tak
Wykrywanie zwarcia doziemnego Tak
Zintegrowany wskaźnik, status Tak
Zintegrowany wskaźnik, kod błędu Tak
Liczba diod LED 7
Liczba zestyków NC 8
Liczba zestyków NO 4
Liczba wyjść bezpieczeństwa, STOP 0 2
Liczba wyjść sygnalizacyjnych 4
Klasyfikacja
Normy, przepisy EN ISO 13849-1,EN IEC 62061,EN IEC 61508
Kategoria zatrzymania 0
Klasyfikacja - bezpieczne wyjścia cyfrowe
Performance Level, up to e
Kategoria zgodnie z EN ISO 13849 4
Wartość PFH 2,66 x 10?? /h
Wartość PFD 2,42 x 10?5
Safety Integrity Level (SIL) 3
Żywotność 20 Rok(lata)
Dane mechaniczne
Montaż montaż na standardowej szynie DIN wg EN 60715
Mechanical data - Connection technique
Oznaczenia przyłączy IEC/EN 60947-1
Konektor sztywny lub elastyczny,Połączenie śrubowe, podłączony
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 2,5 mm2
Moment dokręcania zacisków 0,5 Nm
Dane mechaniczne - Wymiary
Szerokość 22,5 mm
Wysokość 98 mm
Głębokość 115 mm
Warunki otoczenia
Stopień ochrony obudowy IP40
Stopień ochrony miejsca instalacji IP54
Stopień ochrony zacisków lub przyłączy IP20
Ambient temperature -25 ... +60 °C
Storage and transport temperature -40 ... +85 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 ... 55 Hz, amplituda 0,35 mm
odporność na uderzenie 30 g / 11 ms
Ambient conditions - Insulation values
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Operating voltage 24 VDC -20 % / +20 %
Ripple voltage 10 %
Rated operating voltage 24 VDC
Prąd znamionowy 125 mA
Znamionowe napięcie zasilające sterowania dla DC, minimum 19,2 VDC
Znamionowe napięcie zasilające sterowania dla DC, maksimum 28,8 VDC
Elektryczny pobór mocy 3 W
Opóźnienie wyłączania w przypadku awarii zasilania, typowe 10 ms
Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. 10 ms
Opóźnienie włączenia przy automatycznym uruchomieniu, typowe 150 ms
Opóźnienie włączenia w przypadku RESETU, typowe 150 ms
Częstotliwość wyłączania, minimalne 1 Hz
Electrical data - Safety digital outputs
Spadek napięcia Ud, maksimum 0,5 V
Prąd szczątkowy 1 mA
Napięcie, kategoria użytkowania DC-12 24 VDC
Prąd, kategoria użytkowania DC-12 2 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 2 A
Dane elektryczne - wejścia cyfrowe
Rezystancja, maksimum 40 Ω
Dane elektryczne - wyjście cyfrowe
Napięcie, kategoria użytkowania DC-12 24 VDC
Prąd, kategoria użytkowania DC-12 0,1 A
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
Klasa kompatybilnosci elektromagnetycznej Dyrektywa o kompatybilności elektromagnetycznej
Wskaźnik stanu
Wskazane stany działania Wewnętrzne napięcie robocze U<sub>i</sub>,Stan komponentu,Kody błędów
Pozostałe dane
Uwaga (zastosowania aplikacyjne) Czujnik bezpieczeństwa,uchylna osłona bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego,Kurtyny świetlne bezpieczeństwa
