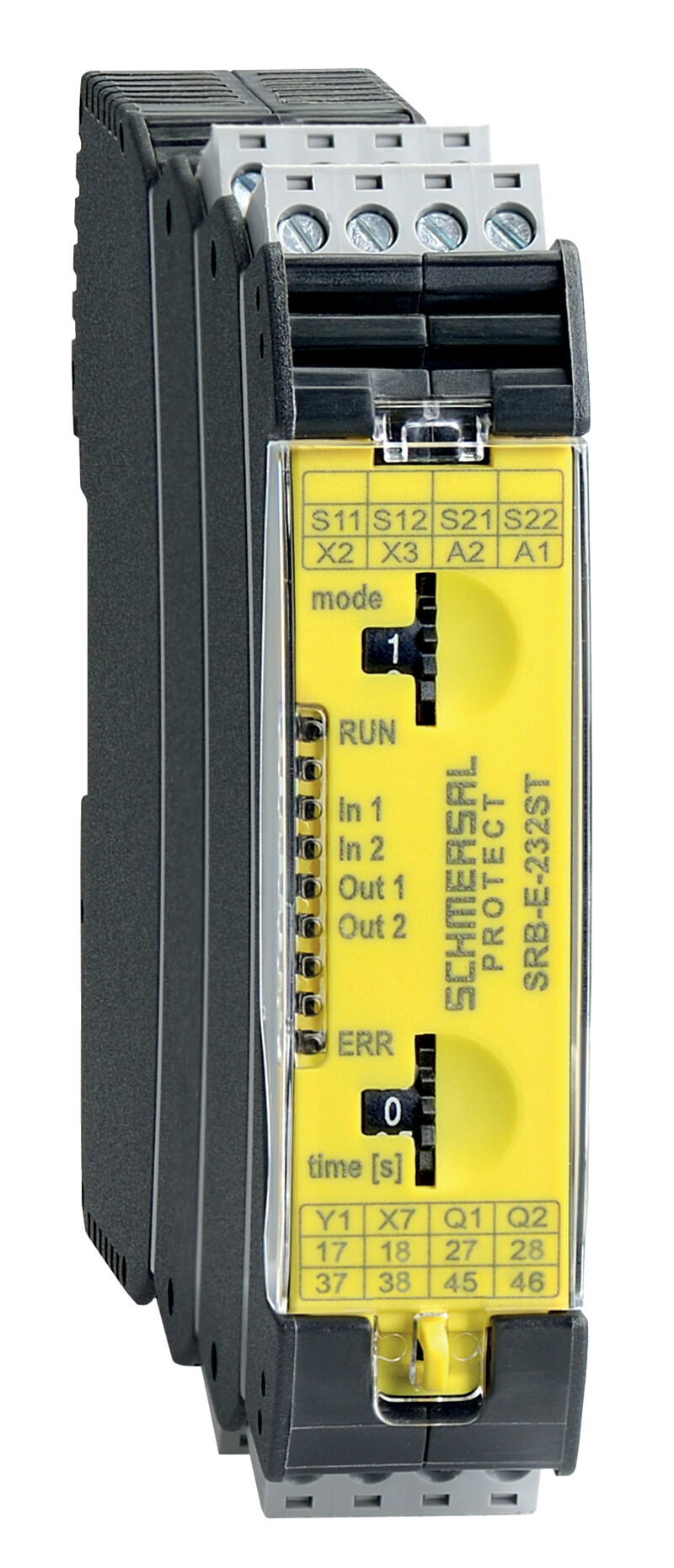

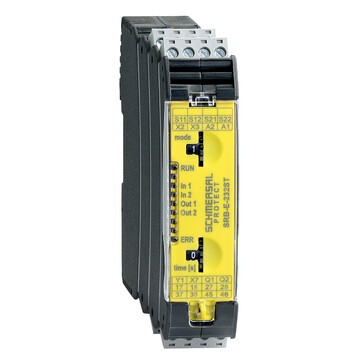

SRB-E-232ST-CC - 103016575
Moduł bezpieczeństwa Schmersal, 2 wyjścia bezpieczeństwa STOP 0, 3 zestyki bezpieczeństwa STOP 1, opóźnienie do 30 s, zaciski sprężynowe, zasilanie 24 VDC, poziom SIL3, IP40, automatyczny reset.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SRB-E-232ST-CC 103016575
- Wtykowe zaciski sprężynowe z kodowaniem
- STOP 0 / 1 Funkcja
- kontrola 1 oder 2-kanałowa
- 2 Wyjścia bezpieczeństwa STOP 0
- 3 zestyki bezpieczeństwa STOP 1
- Opóźnienie zwolnienia przekaźnika 0 … 30 s
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SRB-E-232ST-CC | |
| Numer artykułu (Numer katalogowy) | 103016575 | |
| EAN (European Article Number) | 4030661510408 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
| Ciężar brutto | 250 g | |
| Dane ogólne - właściwości | ||
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Zaciski odłączalne | Tak | |
| Wejście uruchamiania | Tak | |
| Obwód sprzężenia zwrotnego | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Reset z detekcją zbocza | Tak | |
| Wykrywanie zwarcia doziemnego | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Zintegrowany wskaźnik, kod błędu | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba diod LED | 6 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 1 | |
| Liczba zestyków bezpieczeństwa, STOP 1 | 3 | |
| Liczba wyjść bezpieczeństwa, STOP 0 | 2 | |
| Liczba wyjść sygnalizacyjnych | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 62061,EN IEC 61508 | |
| Kategoria zatrzymania | 0,1 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Poziom zapewnienia bezpieczeństwa | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Diagnostic Coverage (DC) Level | > 94 % | |
| Wartość PFH | 1,25 x 10?8 /h | |
| Wartość PFD | 5,30 x 10?5 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Common Cause Failure (CCF), minimum | 65 | |
| Klasyfikacja - bezpieczne wyjścia cyfrowe | ||
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 2,66 x 10?? /h | |
| Wartość PFD | 2,42 x 10?5 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | Przyłącze sprężynowe, wtykane,sztywny lub elastyczny | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 22,5 mm | |
| Wysokość | 98 mm | |
| Głębokość | 115 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 ... 55 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane, wyjście przekaźnikowe | 4 kV | |
| Znamionowe napięcie udarowe wytrzymywane, wyjście półprzewodnikowe | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -20 % / +20 % | |
| Ripple voltage | 10 % | |
| Rated operating voltage | 24 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 19,2 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 28,8 VDC | |
| Elektryczny pobór mocy | 3 W | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 10 ms | |
| Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. | 10 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 150 ms | |
| Opóźnienie włączenia w przypadku RESETU, typowe | 150 ms | |
| Częstotliwość wyłączania, minimalne | 0,3 Hz | |
| Materiał zestyków, elektrycznych | Ag-Ni, samoczyszczący, wymuszone prowadzenie | |
| Electrical data - Safety digital outputs | ||
| Spadek napięcia Ud, maksimum | 0,5 V | |
| Prąd szczątkowy | 1 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 2 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe STOP 1 | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 250 VAC | |
| Zdolność przełączania, maksimum | 6 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjście cyfrowe | ||
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,1 A | |
| Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
| Zdolność przełączania, maksimum | 24 VDC | |
| Zdolność przełączania, maksimum | 1 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Wskaźnik stanu | ||
| Wskazane stany działania | Wewnętrzne napięcie robocze U<sub>i</sub>,Stan komponentu,Kody błędów | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa,uchylna osłona bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego,Kurtyny świetlne bezpieczeństwa,Bariery świetlne bezpieczeństwa | |
