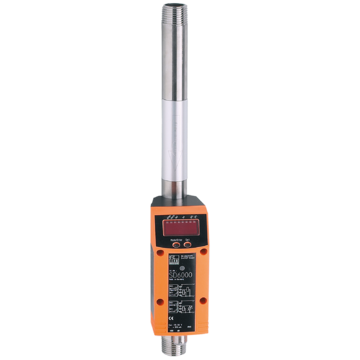

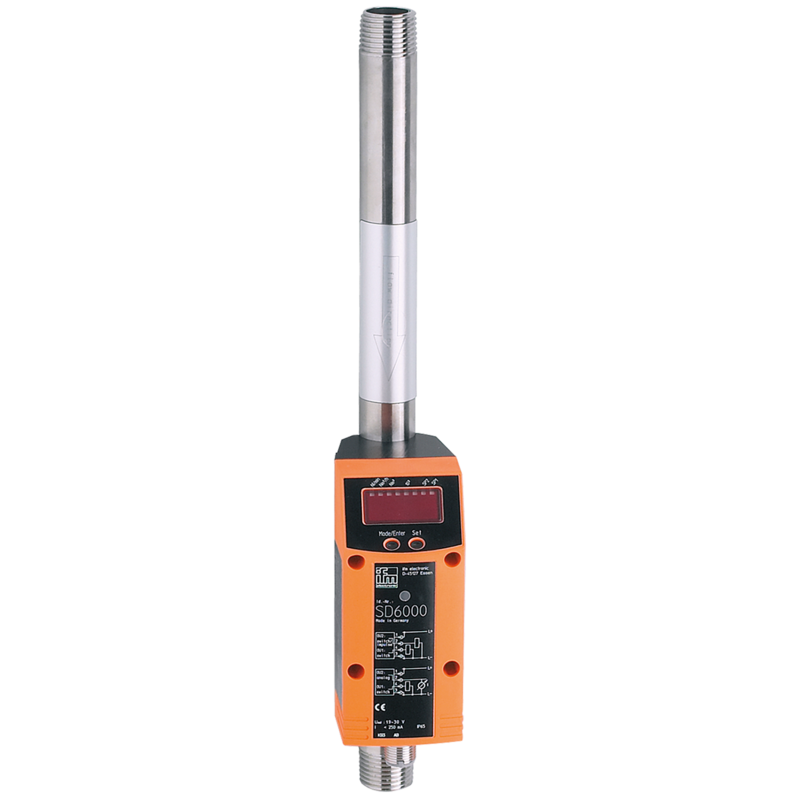

SD6001 - SDN12DGXFPKG/US-100
Miernik sprężonego powietrza firmy IFM, PNP, sygnał przełączający, sygnał analogowy, sygnał impulsowy, (konfigurowalne), max. ciśnienie 16 bar, przyłącze procesowe 1/2" NPT DN15
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Do wykrywania sprężonego powietrza w zastosowaniach przemysłowych
- Z wyjściem przełączającym, analogowym i impulsowym
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 10...2650 scfh | 0,2...44,1 scfm | |
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT DN15 | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | sprężone powietrze | |
| Uwaga na temat mediów | jakość powietrza ISO 8573-1 klasa 141 klasa 344 |
|
| Temperatura medium [°F] | 32...140 | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [psi] | 232 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 16 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 19...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 100 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250; (na wyjście) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Wyjście impulsowe | Pomiar poboru | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 10...2650 scfh | 0,2...44,1 scfm | |
| Zakres wyświetlacza | ||
| 0...3178 scfh | 0...53 scfm | |
| Punkt przełączania SP | ||
| 25...2650 scfh | 0,4...44,1 scfm | |
| Punkt resetu rP | ||
| 10...2635 scfh | 0,2...43,9 scfm | |
| Punkt początkowy wyjścia analogowego ASP | ||
| 0...1985 scfh | 0...33,1 scfm | |
| Punkt końcowy wyjścia analogowego AEP | ||
| 660...2650 scfh | 11...44,1 scfm | |
| Krok | ||
| 5 scfh | 0,1 scfm | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Wartość impulsu | 0,040...4 000 000 scf | |
| W krokach co | 0,020...1000 scf | |
| Długość impulsu [s] | 0,045...2 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°F] | 32...140 | |
| Zakres wyświetlacza [°F] | 32...140 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Powtarzalność [% wartości mierzonej] | ± 1,5 | |
| Dokładność (w zakresie pomiarowym) | ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (klasa 141 /; klasa 344; warunki: instalacja zgodnie z DIN ISO 2533; instalacja w rurach: DN15) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2; (przy przepływach medium w granicy zakresu pomiarowego) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,1; (dAP = 0) | |
| Krokowe tłumienie wartości procesowej dAP [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; histereza / okno; normalnie otwarte / zamknięte; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana | |
| Warunki pracy | ||
| Temperatura otoczenia [°F] | 32...140 | |
| Temperatura składowania [°F] | -4...185 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wibracje | ||
| DIN EN 68000-2-6 | 5 g (55...2000 Hz) | |
| MTTF [lata] | 227 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 925 | |
| Materiał | PBT-GF20; NBR; PC; stal nierdzewna (1.4301 / 304); PTFE; mosiądz Pokrywany; FKM; aluminium malowane proszkowo | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4301 / 304); FKM; ceramika szkło matowe; PEEK GF30; Poliester; aluminium | |
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT DN15 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 4 x LED, kolor zielony (scfm, scfh, scf, °F) | |
| Wyświetlanie funkcji | 1 x LED, kolor żółty | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Uwagi | ||
| Uwagi | scf = standardowe stopy sześcienne scfh = standardowe stopy sześcienne na godzinę scfm = standardowe stopy sześcienne na minutę MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego Pomiar, wskazanie i nastawę parametrów odniesiono do std. wartości przepływu zgodnie z DIN ISO 2533. Informacje na temat instalacji i funkcjonowaniu zawarto w instrukcjach obsługi. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
