TA 471-02/02Y - 101061079

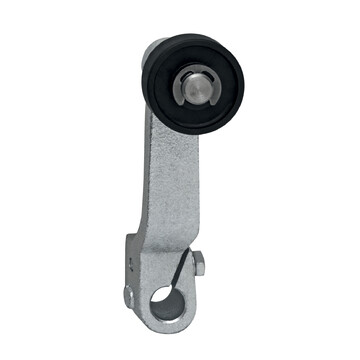

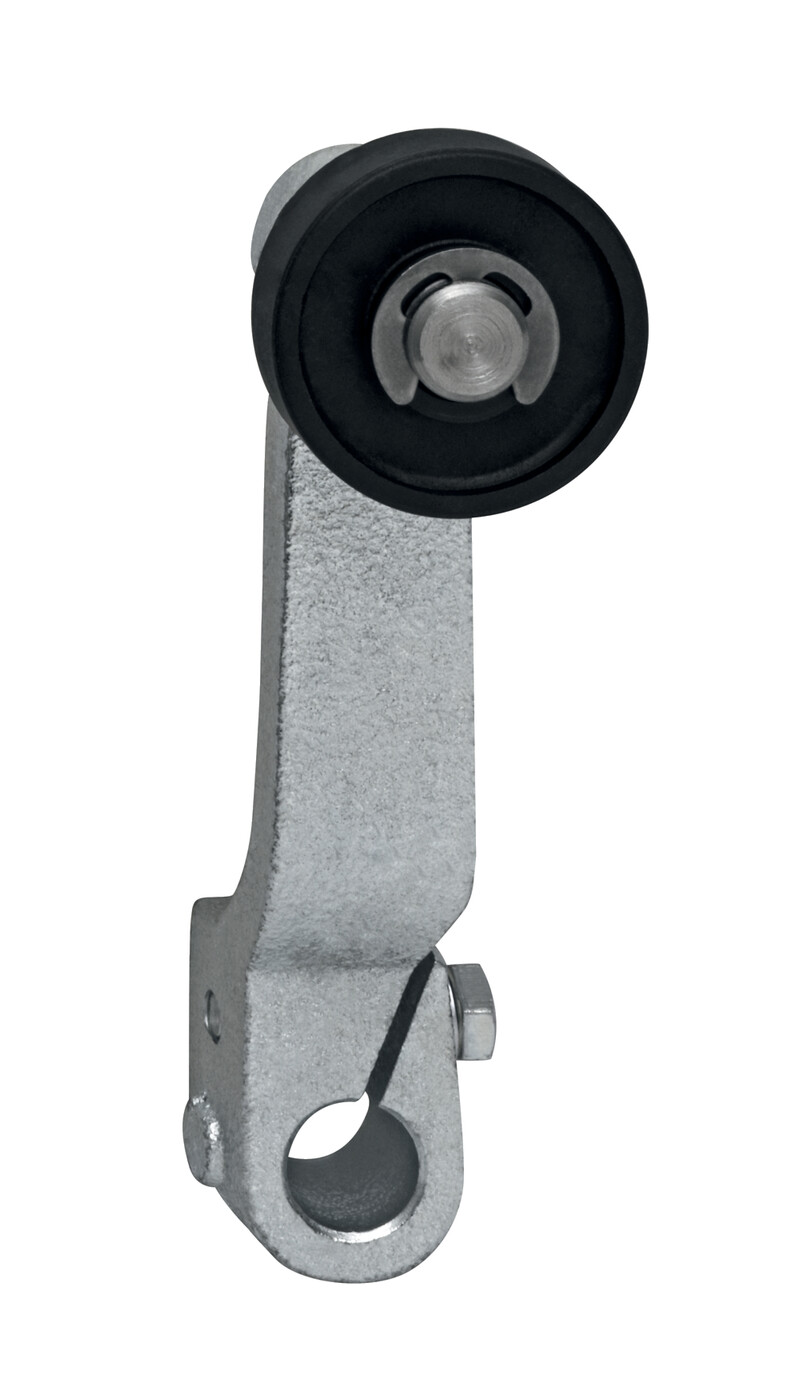

Mechaniczny wyłącznik pozycyjny Schmersal, dźwignia z rolką, żeliwo ocynkowane, 2 styki NC, wolnoprzełączający, IP65, prąd 25A, szerokość 194mm, regulacja pozycji dźwigni 360°.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TA 471-02/02Y 101061079
- Obudowa metalowa
- 4 lub 6 Zestyki
- 194 mm x 123 mm x 130 mm (Trzpień z kulką z przodu)
- 3 wloty kablowe M 25 x 1.5
- Bezstopniowa regulacja pozycji dźwigni 360°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TA 471-02/02Y | |
| Numer artykułu (Numer katalogowy) | 101061079 | |
| EAN (European Article Number) | 4030661058030 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Kształt popychacza | Rolka | |
| Materiał obudowy | Żeliwo szare, ocynkowane | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 4 405 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC, po lewej stronie | 2 | |
| Liczba zestyków NC, po prawej stronie | 2 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką | |
| Materiał rolki | Tworzywo | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Kąt aktywacji, od lewej strony | 30 ° | |
| Kąt aktywacji, od prawej strony | 30 ° | |
| Rozwarcie styków | 2 x 4 mm | |
| Kierunek aktywacji | Kierunek aktywacji prawoskrętny i lewoskrętny 75° | |
| Szybkość najazdu, minimalne | 0,1 mm/min | |
| Szybkość najazdu, maksimum | 3 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 1,5 mm2 | |
| Przekrój kabla, maksimum | 4 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 11 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 190 mm | |
| Szerokość czujnika | 194 mm | |
| Wysokość czujnika | 143 mm | |
| Szerokość rolki | 9 mm | |
| Średnica rolki | 36 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -30 ... +90 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 25 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 10 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Uwaga (element przełączający) | z podwójną przerwą | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
