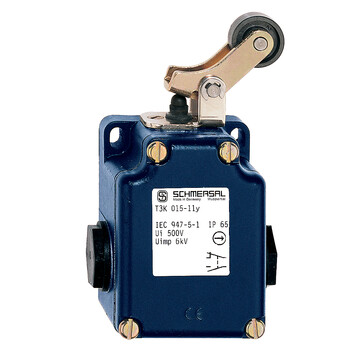

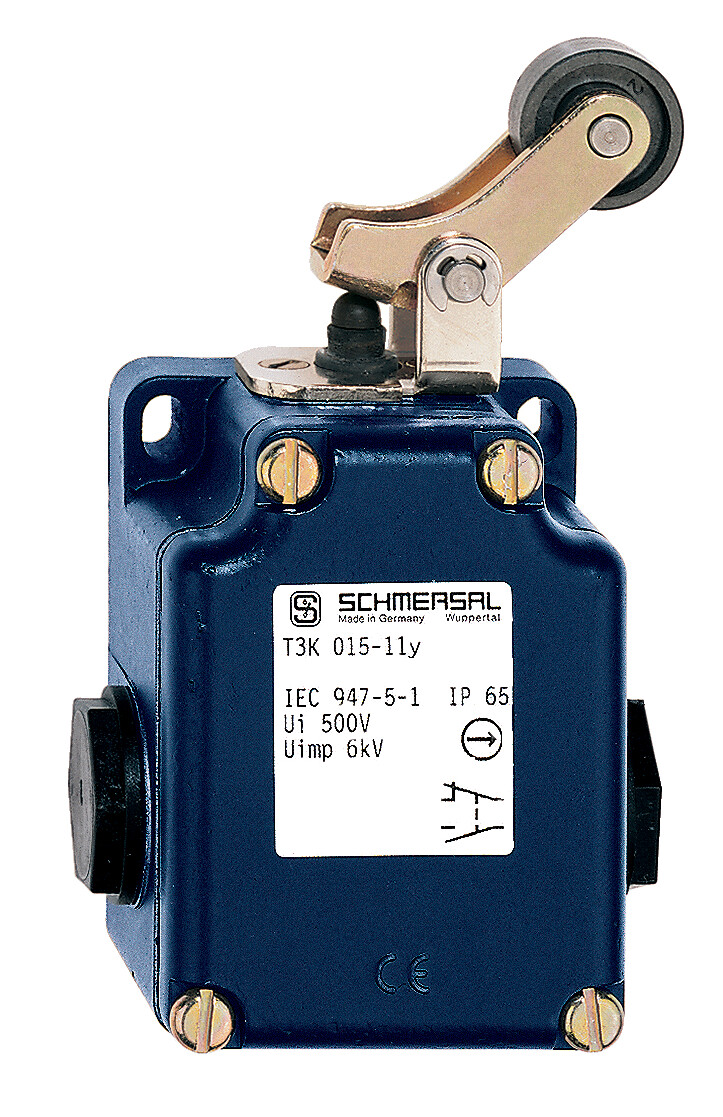

T3K 015-11Y - 131054714
Wyłącznik pozycyjny Schmersal, metalowa obudowa, dźwignia kątowa z rolką o20 mm, 2 zestyki (NC+NO), IP65, prąd 10 A, temp. pracy -30...+90°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T3K 015-11Y 131054714
- 3 Wlot kablowy M 20 x 1.5
- Obudowa metalowa
- 2 Zestyki
- 67 mm x 75 mm x 43 mm ( Trzpień z kulką z przodu)
- Głowicę można obracaćo 4 x 90°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | T3K 015-11Y | |
| Numer artykułu (Numer katalogowy) | 131054714 | |
| EAN (European Article Number) | 8905236105586 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Kształt popychacza | Rolka | |
| Materiał obudowy | Odlew ciśnieniowy z metalu lekkiego, lakierowany | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 320 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC | 1 | |
| Liczba zestyków NO | 1 | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką kątowa | |
| Materiał rolki | Tworzywo | |
| Żywotność mechaniczna, najmniejszy | 5 000 000 operacji | |
| Kąt aktywacji, od dołu | 45 ° | |
| Siła przełączania | 7 N | |
| Rozwarcie styków | 2 x 2,5 mm | |
| Szybkość najazdu, minimalne | 1 mm/min | |
| Szybkość najazdu, maksimum | 0,5 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 13 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 43 mm | |
| Szerokość czujnika | 67 mm | |
| Wysokość czujnika | 116 mm | |
| Szerokość rolki | 8,5 mm | |
| Średnica rolki | 20 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -30 ... +90 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 400 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Należy unikać aktywacji z prawej strony, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego. | |
