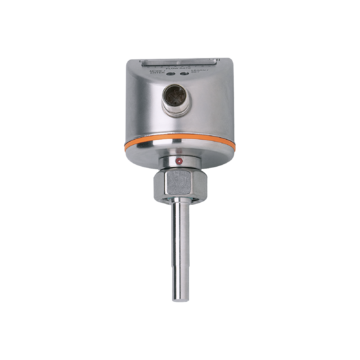

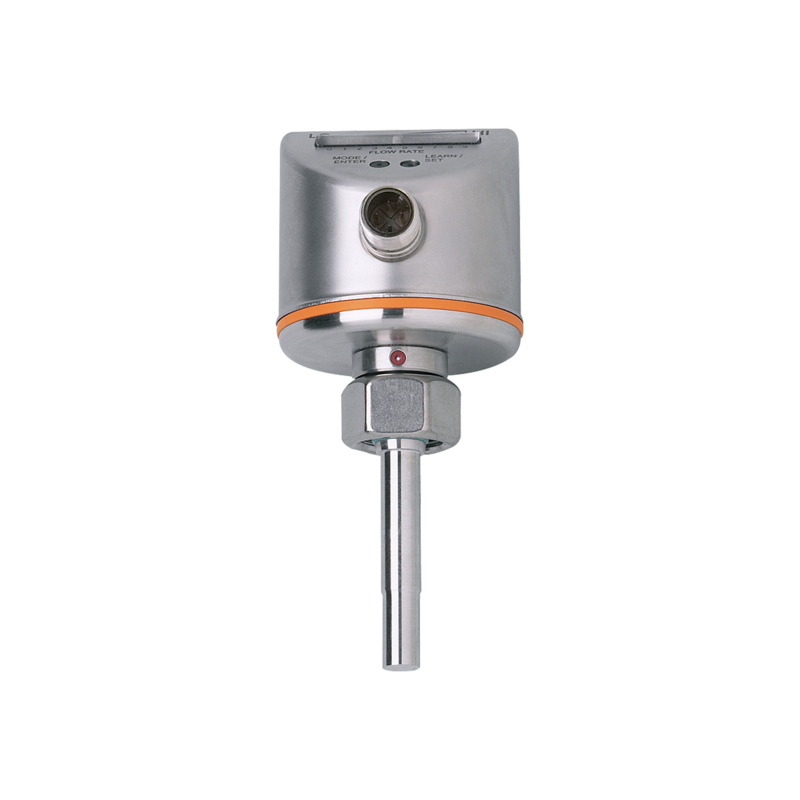

SI0551 - SID10ABB100G/US-100
Kalorymetryczny przepływomierz firmy IFM, zakres ciecze 3...300 cm/s, sygnał 4 … 20 mA, temp. medium -25...80 °C, max. ciśnienie 30 bar, M18 x 1,5 wewn., podłączenie elektryczne konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Niezawodne monitorowanie obecności cieczy w rurach
- Różne możliwości podłączenia technologicznego dzięki adapterom
- Łatwe ustawianie punktów przełączenia przyspieszające konfigurację
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
- Wykres słupkowy LED wskazujący punkt przełączenia i przepływ
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | M18 x 1,5 Gwint wewnętrzny | |
| Aplikacja | ||
| Media | Ciecze | |
| Temperatura medium [°C] | -25...80 | |
| Wytrzymałość na ciśnienie [bar] | 30 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 19...36 DC | |
| Pobór prądu [mA] | < 60 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 10 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Długość sondy L [mm] | 45 | |
| Zakres przepływu [cm/s] | 3...250 | |
| Najlepsza czułość [cm/s] | 3...100 | |
| Dokładność / odchylenie | ||
| Powtarzalność [cm/s] | 1...5 | |
| Wskazówka dotycząca powtarzalności | dla wody 5...100 cm/s; 25 °C Ustawienia fabryczne |
|
| Dryft temperatury [cm/s x 1/K] | 0.1; (dla wody 5...100 cm/s; 10...70 °C) | |
| Czasy reakcji | ||
| Czas reakcji [s] | 1...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -25...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (55...2000 Hz) | |
| MTTF [lata] | 238 | |
| Dane mechaniczne | ||
| Waga [g] | 228,3 | |
| Wymiary [mm] | M18 x 1,5 | |
| Opis gwintu | M18 x 1,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4310 / 301); PC; PBT-GF20; EPDM/X | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); O-ring: FKM 80 Shore A | |
| Przyłącze procesowe | M18 x 1,5 Gwint wewnętrzny | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 10 x LED, 3-kolorowe | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
