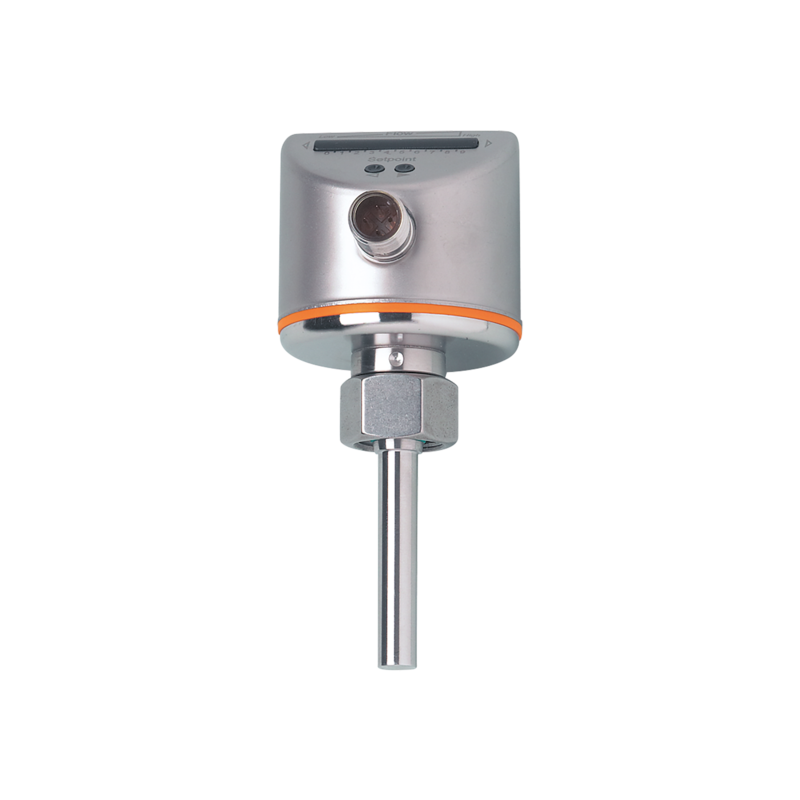

SI0557
Kalorymetryczny sygnalizator przepływu firmy IFM, wyjście 2 x PNP, Zakres ustawień 3...300 cm/s, temp. medium -15...70 °C, M18 x 1,5 wewn., podłączenie elektryczne konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Niezawodne monitorowanie obecności cieczy i gazów w przewodach rurowych
- Różne możliwości podłączenia technologicznego dzięki adapterom
- Łatwe ustawianie punktów przełączenia przyspieszające konfigurację
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
- Wykres słupkowy LED wskazujący punkt przełączenia i przepływ
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Przyłącze procesowe | M18 x 1,5 Gwint wewnętrzny | |
| Aplikacja | ||
| Media | Ciecze | |
| Temperatura medium [°C] | -15...70 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 24 DC; (18...32 DC) | |
| Pobór prądu [mA] | < 60 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 10 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Długość sondy L [mm] | 45 | |
| Zakres ustawień [cm/s] | 3...300 | |
| Najlepsza czułość [cm/s] | 3...100 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% z Sr] | 1...5 | |
| Wskazówka dotycząca powtarzalności | dla wody 5...100 cm/s; 25 °C Ustawienia fabryczne |
|
| Dryft temperatury [cm/s x 1/K] | 0.1; (dla wody 5...100 cm/s; 15...70 °C) | |
| Maks. gradient temperatury medium [K/min] | 300 | |
| Dokładność punktu przełączania [cm/s] | ± 10; (dla wody 5...100 cm/s; 25 °C; Ustawienia fabryczne) | |
| Histereza [cm/s] | 2...5; (dla wody 5...100 cm/s; 25 °C; Ustawienia fabryczne) | |
| Czasy reakcji | ||
| Czas reakcji [s] | 1...10 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | przyciski | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -25...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-4-2 ESD | 6 kV CD / 8 kV AD | |
| DIN EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| DIN EN 61000-4-4 Burst | 2 kV | |
| DIN EN 61000-4-5 Surge | 0,5 kV / 1 kV | |
| DIN EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 1,6 mm (2...25 Hz) / 20 g (25...2000 Hz) | |
| MTTF [lata] | 267 | |
| Dane mechaniczne | ||
| Waga [g] | 244,85 | |
| Wymiary [mm] | M18 x 1,5 | |
| Opis gwintu | M18 x 1,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4310 / 301); PC; PBT-GF20; EPDM/X | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); O-ring: FKM 80 Shore A | |
| Przyłącze procesowe | M18 x 1,5 Gwint wewnętrzny | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 10 x LED, 3-kolorowe | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
