T3C 236-02Z-M20 - 151164466

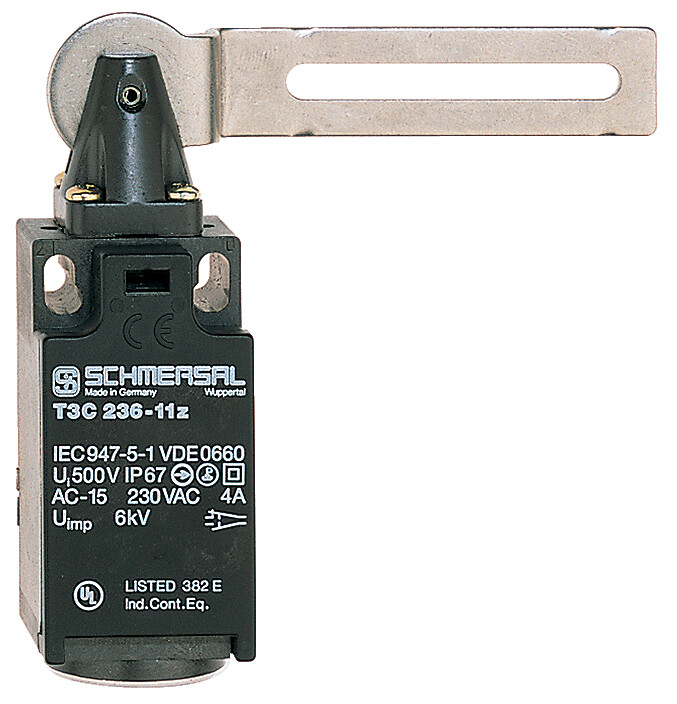

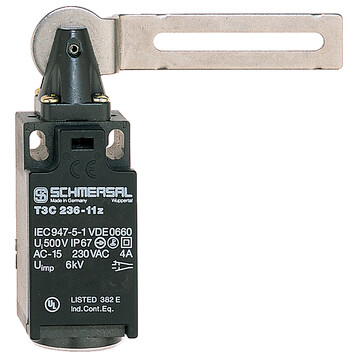

Wyłącznik bezpieczeństwa firmy Schmersal, obudowa z termoplastu z podwójną izolacją, IP67, obrotowa dźwignia stal nierdzewna, 2 styki NC, 30x88,5x30 mm, kąt otwarcia 180°, 10 A.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T3C 236-02Z-M20 151164466
- 1 Wlot kablowy M 20 x 1.5
- Obudowa z tworzywa termoplastycznego
- z podwójną izolacją
- Dobra odporność na oleje i benzynę lakową
- 30 mm x 88,5 mm x 30 mm
- Głowicę można obracaćo 4 x 90°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | T3C 236-02Z-M20 | |
| Numer artykułu (Numer katalogowy) | 151164466 | |
| eCl@ss number, version 12.0 | 27-27-06-09 | |
| eCl@ss number, version 11.0 | 27-27-06-09 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-09 | |
| ETIM number, version 7.0 | EC002591 | |
| ETIM number, version 6.0 | EC002591 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Materiał dźwigni | Stal nierdzewna | |
| Ciężar brutto | 98 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia obrotowa | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Kąt wymuszonego rozwarcia | 12,5 ° | |
| Moment wymuszonego rozwarcia | 0,2 Nm | |
| Kąt otwarcia | 180° | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 1 x 0,75 mm2 | |
| Przekrój kabla, maksimum | 1 x 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 93 mm | |
| Wysokość czujnika | 94,5 mm | |
| Wysokość aktywatora | 78 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 5 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
