SEPG05.3.4.0.22/95.Z1.E1 - 103008216

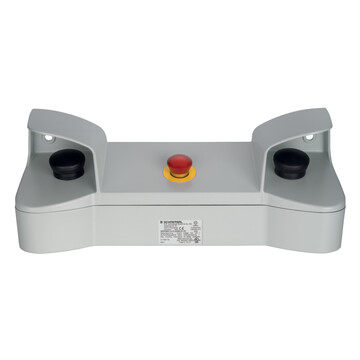

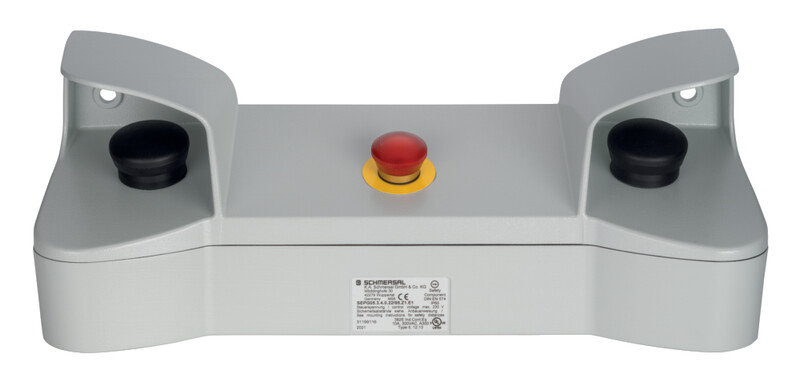

Panel sterowania oburęcznego Schmersal, aluminiowa obudowa, stopień ochrony IP65, 2 zestyk NC, 2 NO, możliwość montażu do 10 urządzeń, wymiary 494x184x160 mm, 10 A, opcja montażu ściana/stojak.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SEPG05.3.4.0.22/95.Z1.E1 103008216
- odlew ze stopów lekkich
- Obudowa 2 - częściowa
- Możliwość montażu na stojaku i na ścianie
- Praca ergonomiczna
- Płytki montażowe i przekaźniki mogą być zamontowane po wewnętrznej stronie
- Panel operacyjny nadaje się dla przynajmniej 8 dodatkowych urządzeń kontrolujących i lampek sygnalizacyjnych
- Otwory wywiercone pod pokrywą i otworem centralnym O = 22,3mm
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SEPG05.3.4.0.22/95.Z1.E1 | |
| Numer artykułu (Numer katalogowy) | 103008216 | |
| EAN (European Article Number) | 4030661452852 | |
| eCl@ss number, version 12.0 | 27-37-12-19 | |
| eCl@ss number, version 11.0 | 27-37-12-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-19 | |
| ETIM number, version 7.0 | EC001260 | |
| ETIM number, version 6.0 | EC001260 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13850,EN ISO 13851,EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 60947-1 | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | lakierowane proszkowo | |
| Ciężar brutto | 4 300 g | |
| Dane ogólne - właściwości | ||
| odpowiednie do WYŁĄCZENIA AWARYJNEGO | Tak | |
| Możliwy zestaw konstrukcyjny | Tak | |
| Numer przycisku stopu awaryjnego | 1 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 2 | |
| Liczba przycisków (elementów pozycjonujących) | 2 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 494 mm | |
| Wysokość | 184 mm | |
| Głębokość | 160 mm | |
| Długość x Szerokość x Wysokość | Przycisków (elementów pozycjonujących): 55 mm,Wyłącznik E-stop z zatrzaskiem: 38.5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 440 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 250 VAC | |
| Kategoria użytkowania AC-15 | 8 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 5 A | |
| Akcesoria | ||
| Zalecenie (kombinacja produktów) | SRB201ZH,SRB200ZHX1,SRB 201ZHX3 | |
| Note | ||
| Uwaga (informacje ogólne) | Opcjonalnie: siłowniki o małej siłe wprawiającej w ruch,Środkowa część nadaje się do montażu do 10 dodatkowych urządzeń sterujących i lampek sygnalizacyjnych (Ø 22 mm),1S/1Ö per control unit; 2S/2Ö for emergency stop | |
| Uwaga (liczba przycisków zatrzymania awaryjnego) | Składający się z: EDRR40RT; EFR; EF303.1 | |
| Uwaga (liczba przycisków obsługowych (elementy nastawcze)) | Consists of: ADP55, RF10; RF03 | |
