SEPG05.3.2.1.22/95 - 101172763

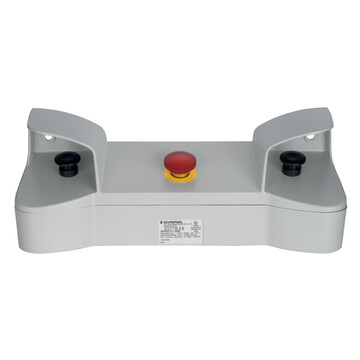

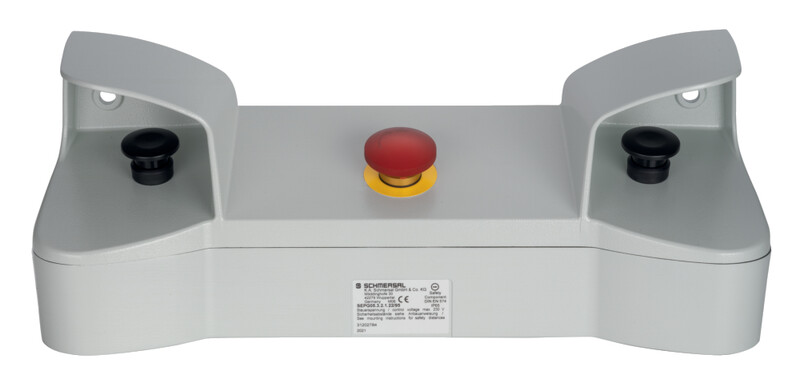

Panel oburęcznego sterowania Schmersal, dwa przyciski O40 mm z tworzywa, stop awaryjny metalowy O49 mm, aluminiowa obudowa IP65, dwa NO/NC, 10 A AC-15, montaż ścienny, żywotność 10 mln operacji.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SEPG05.3.2.1.22/95 101172763
- Przycisk stopu awaryjnego w wersji metalowej O 49 mm
- 2 czarne przyciski sterujące O 40 mm w Tworzywowykonanie
- odlew ze stopów lekkich
- Obudowa 2 - częściowa
- Możliwość montażu na stojaku i na ścianie
- Praca ergonomiczna
- Płytki montażowe i przekaźniki mogą być zamontowane po wewnętrznej stronie
- Panel operacyjny nadaje się dla przynajmniej 8 dodatkowych urządzeń kontrolujących i lampek sygnalizacyjnych
- Otwory wywiercone pod pokrywą i otworem centralnym O = 22,3mm
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SEPG05.3.2.1.22/95 | |
| Numer artykułu (Numer katalogowy) | 101172763 | |
| EAN (European Article Number) | 4250116202898 | |
| eCl@ss number, version 12.0 | 27-37-12-19 | |
| eCl@ss number, version 11.0 | 27-37-12-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-19 | |
| ETIM number, version 7.0 | EC001260 | |
| ETIM number, version 6.0 | EC001260 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13850,EN ISO 13851,EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 60947-1 | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | lakierowane proszkowo | |
| Ciężar brutto | 4 300 g | |
| Dane ogólne - właściwości | ||
| odpowiednie do WYŁĄCZENIA AWARYJNEGO | Tak | |
| Możliwy zestaw konstrukcyjny | Tak | |
| Numer przycisku stopu awaryjnego | 1 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 2 | |
| Liczba przycisków (elementów pozycjonujących) | 2 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 494 mm | |
| Wysokość | 184 mm | |
| Głębokość | 160 mm | |
| Długość x Szerokość x Wysokość | Wyłącznik E-stop z zatrzaskiem: 49 mm,Przycisków (elementów pozycjonujących): 40 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 440 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 250 VAC | |
| Kategoria użytkowania AC-15 | 8 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 5 A | |
| Akcesoria | ||
| Zalecenie (kombinacja produktów) | SRB201ZH,SRB200ZHX1,SRB 201ZHX3 | |
| Note | ||
| Uwaga (informacje ogólne) | 1 zestyk NO / 1 zestyk NC na urządzenie, 1 zestyk NO / 1 zestyk NC dla stopu awaryjnego,Opcjonalnie: siłowniki o małej siłe wprawiającej w ruch,Środkowa część nadaje się do montażu do 10 dodatkowych urządzeń sterujących i lampek sygnalizacyjnych (Ø 22 mm) | |
| Uwaga (liczba przycisków zatrzymania awaryjnego) | Składający się z: 3SB3000-1GA11; 3SB3400-OB; 3SB3400-OC | |
| Uwaga (liczba przycisków obsługowych (elementy nastawcze)) | Składający się z: EDRR50RT; EFR; EF303.1 | |
