SEP09.0.3.1.22/95 - 101022853

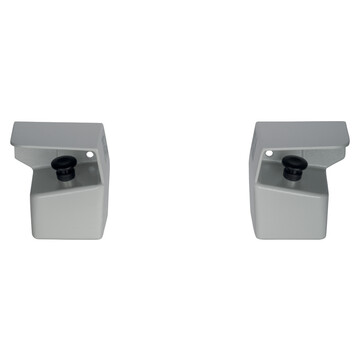

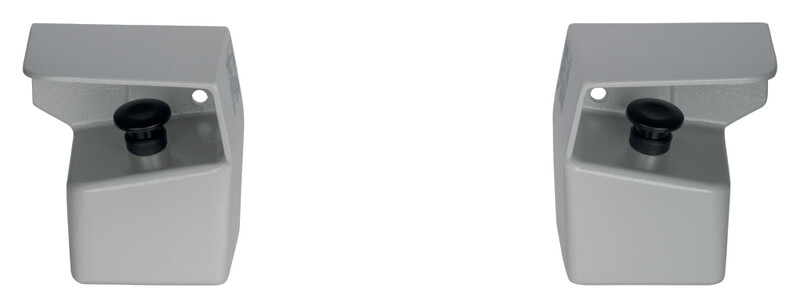

Obudowa sterowania oburęcznego Schmersal, 2 przyciski O 40 mm, aluminium, stopień ochrony IP54, wymiary 155x160x150 mm, 2 NO, 2 NC, zdejmowana pokrywa, 10 A, 440 V, do samodzielnych siłowników.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SEP09.0.3.1.22/95 101022853
- 2 czarne przyciski sterujące O 40 mm
- Aluminiowa obudowa
- ze zdejmowaną pokrywą aluminiową na dole
- do osobnego montażu siłowników do sterowania oburęcznego
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | SEP09.0.3.1.22/95 | |
Numer artykułu (Numer katalogowy) | 101022853 | |
EAN (European Article Number) | 4250116203260 | |
eCl@ss number, version 12.0 | 27-37-12-19 | |
eCl@ss number, version 11.0 | 27-37-12-19 | |
Numer eCl@ss, wersja 9.0 | 27-37-12-19 | |
ETIM number, version 7.0 | EC001260 | |
ETIM number, version 6.0 | EC001260 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN ISO 13850,EN ISO 13851,EN IEC 60947-5-1,EN IEC 60947-1 | |
Materiał obudowy | Aluminium | |
Materiał powłoki obudowy | lakierowane proszkowo | |
Materiał płytki uszczerlniającej | Aluminium | |
Kolor obudowy | RAL 7004 | |
Ciężar brutto | 3 500 g | |
Dane ogólne - właściwości | ||
Możliwy zestaw konstrukcyjny | Tak | |
Liczba zestyków NC | 2 | |
Liczba zestyków NO | 2 | |
Liczba przycisków (elementów pozycjonujących) | 2 | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, maksimum | 1,5 mm2 | |
Dane mechaniczne - Wymiary | ||
Szerokość | 155 mm | |
Wysokość | 160 mm | |
Głębokość | 150 mm | |
Długość x Szerokość x Wysokość | Przycisków (elementów pozycjonujących): 40 mm | |
uwaga | Dla każdej obudowy | |
Warunki otoczenia | ||
Stopień ochrony | IP54 | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 440 V | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Kategoria użytkowania AC-15 | 250 VAC | |
Kategoria użytkowania AC-15 | 8 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 5 A | |
Akcesoria | ||
Zalecenie (kombinacja produktów) | SRB201ZH,SRB200ZHX1,SRB 201ZHX3 | |
Note | ||
Uwaga (informacje ogólne) | Opcjonalnie: siłowniki o małej siłe wprawiającej w ruch,1 zestyk NO / 1 zestyk NC na urządzenie |
