SEPG05.3.3.0.22/95 - 101172764

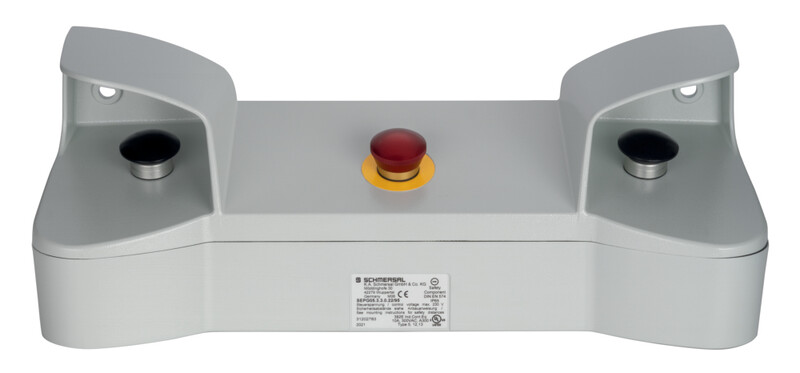

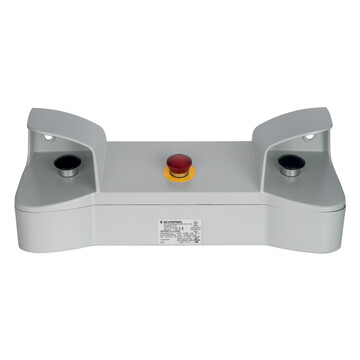

Panel sterowania oburęcznego Schmersal, dwa przyciski metalowe O42 mm, metalowy przycisk stopu awaryjnego O38,5 mm, aluminiowa obudowa IP65, 10 A AC-15, montaż na stojaku/ścianie, żywotność 10 mln cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SEPG05.3.3.0.22/95 101172764
- Przycisk stopu awaryjnego w wersji metalowej O 38,5 mm
- 2 czarne przyciski sterujące O 42 mm w Metalwykonanie
- odlew ze stopów lekkich
- Obudowa 2 - częściowa
- Możliwość montażu na stojaku i na ścianie
- Praca ergonomiczna
- Płytki montażowe i przekaźniki mogą być zamontowane po wewnętrznej stronie
- Panel operacyjny nadaje się dla przynajmniej 8 dodatkowych urządzeń kontrolujących i lampek sygnalizacyjnych
- Otwory wywiercone pod pokrywą i otworem centralnym O = 22,3mm
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SEPG05.3.3.0.22/95 | |
| Numer artykułu (Numer katalogowy) | 101172764 | |
| EAN (European Article Number) | 4250116202874 | |
| eCl@ss number, version 12.0 | 27-37-12-19 | |
| eCl@ss number, version 11.0 | 27-37-12-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-19 | |
| ETIM number, version 7.0 | EC001260 | |
| ETIM number, version 6.0 | EC001260 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13850,EN ISO 13851,EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 60947-1 | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | lakierowane proszkowo | |
| Ciężar brutto | 4 300 g | |
| Dane ogólne - właściwości | ||
| odpowiednie do WYŁĄCZENIA AWARYJNEGO | Tak | |
| Możliwy zestaw konstrukcyjny | Tak | |
| Numer przycisku stopu awaryjnego | 1 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 2 | |
| Liczba przycisków (elementów pozycjonujących) | 2 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 494 mm | |
| Wysokość | 184 mm | |
| Głębokość | 160 mm | |
| Długość x Szerokość x Wysokość | Przycisków (elementów pozycjonujących): 42 mm,Wyłącznik E-stop z zatrzaskiem: 38.5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 440 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 250 VAC | |
| Kategoria użytkowania AC-15 | 8 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 5 A | |
| Akcesoria | ||
| Zalecenie (kombinacja produktów) | SRB201ZH,SRB200ZHX1,SRB 201ZHX3 | |
| Note | ||
| Uwaga (informacje ogólne) | 1 zestyk NO / 1 zestyk NC na urządzenie, 1 zestyk NO / 1 zestyk NC dla stopu awaryjnego,Opcjonalnie: siłowniki o małej siłe wprawiającej w ruch,Środkowa część nadaje się do montażu do 10 dodatkowych urządzeń sterujących i lampek sygnalizacyjnych (Ø 22 mm) | |
| Uwaga (liczba przycisków zatrzymania awaryjnego) | Składający się z: EDP42SW; EF10.1; EF03.1,Składający się z: EDRR40RT; EFR; EF303.1 | |
