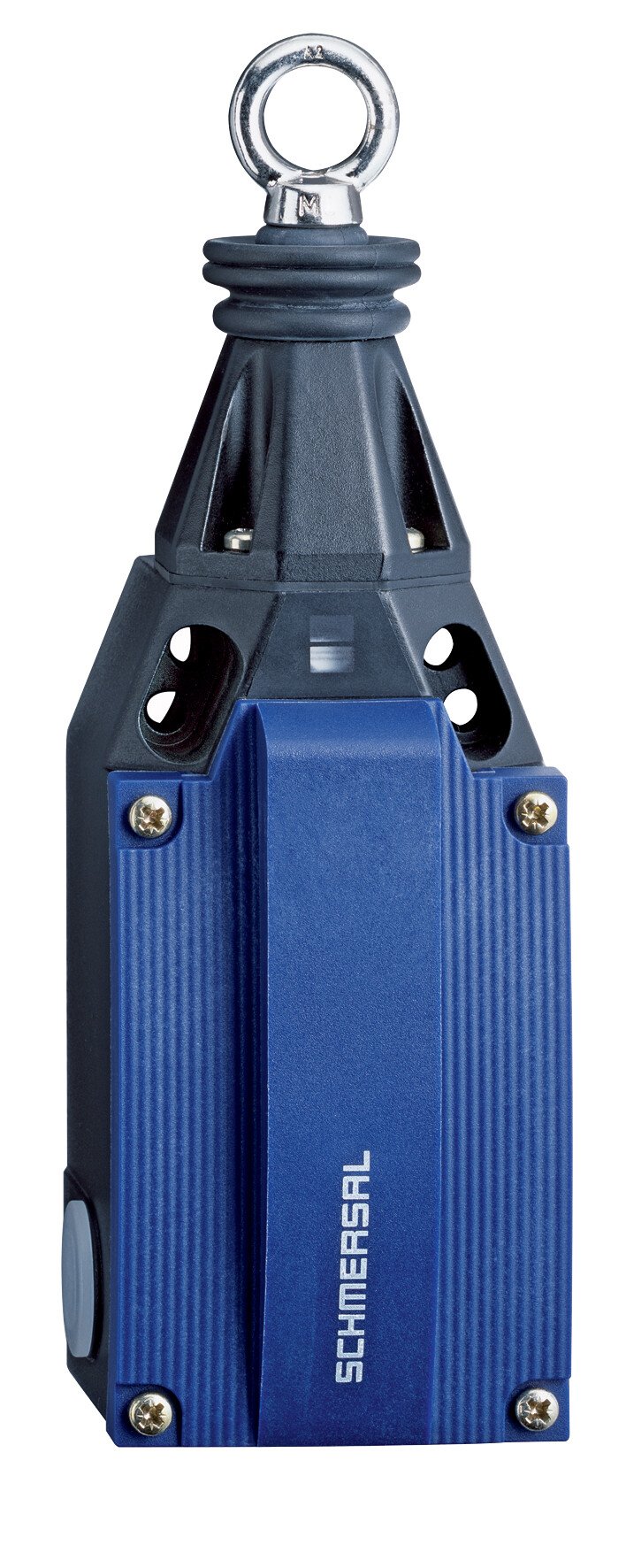

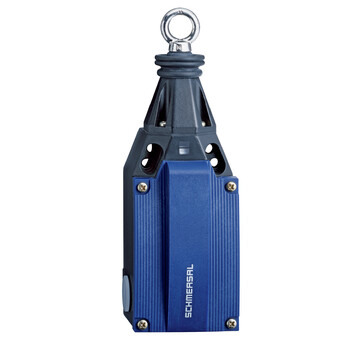

TQ 900-04 - 101184483
Wyłącznik linkowy Schmersal, obudowa metalowa, długość liny do 50 m, 4xNC, prąd 6 A, IP65/IP67, wskaźnik naprężenia, 3 wloty M20x1,5, temp. pracy -25...+70°C, siła 200 N, 1 mln operacji.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TQ 900-04 101184483
- 3 wloty kablowe M 20 x 1.5
- Obudowa metalowa
- działanie jednostronne / długość linki do 50 m
- Wskaźnik naprężenia linki
- Wytrzymała budowa
- duży przedział kablowy
- Obrócenie oczka cięgna niemożliwe
- Zewnętrzny kołnierz wodoszczelny
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TQ 900-04 | |
| Numer artykułu (Numer katalogowy) | 101184483 | |
| EAN (European Article Number) | 4030661332857 | |
| eCl@ss number, version 12.0 | 27-27-06-07 | |
| eCl@ss number, version 11.0 | 27-27-06-07 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-07 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Materiał powłoki obudowy | malowane | |
| Materiał pokrywy | Tworzywo, Tworzywo termoplastyczne | |
| Długość liny, minimum | 5 m | |
| Długość liny, maksimum | 50 m | |
| Ciężar brutto | 320 g | |
| Dane ogólne - właściwości | ||
| Lampka wskaźnikowa | Tak | |
| Liczba zestyków NC | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła przełączania, maksimum | 200 N | |
| zakres ruchu | 400 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 1 x 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 69,7 mm | |
| Szerokość czujnika | 71,5 mm | |
| Wysokość czujnika, minimalne | 220,3 mm | |
| Wysokość czujnika, maksimum | 236,3 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Dla długości linki ponad 10m należy zainstalować przelotki w odstepach 3 do 5 m.,Zalecane długości linki dla wyłączników linkowych stopu awaryjnego w zależności od zakresu temperatury otoczenia.,Aby skompensować deformację kauszy linkę należy po zamontowaniu pociągnąć kilka razy. Następnie należy ponownie ustawić naciąg linki przy pomocy śruby oczkowej lub napinacza.,Wkręcaną lampę wskaźnikową należy zamówić oddzielnie, patrz akcesoria. | |
