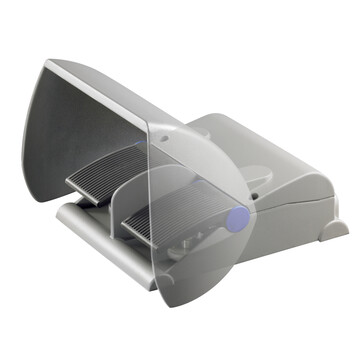

T2FH 232-20HD/20HD - 151182023
Przemysłowy wyłącznik nożny Schmersal, podwójny pedał, 2 styki NO na pedał, aluminiowa obudowa, osłona ochronna, IP65, prąd znamionowy 10A, szerokość 295 mm, mechaniczna trwałość 1 000 000 operacji.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T2FH 232-20HD/20HD 151182023
- liczba kontaktów dla każdego wyłącznika noznego 2
- Trójfazowa aktywacja z punktem oporu
- Osłona ochronna o szerokim otwarciu
- wyłacznik nozny typu podwójnego
- Niska wysokość robocza pedału
- Dobra stabilność
- Obudowa metalowa
- 2 wloty kablowe M 25 x 1.5
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | T2FH 232-20HD/20HD | |
| Numer artykułu (Numer katalogowy) | 151182023 | |
| EAN (European Article Number) | 4030661529127 | |
| eCl@ss number, version 12.0 | 27-37-12-18 | |
| eCl@ss number, version 11.0 | 27-37-12-18 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-18 | |
| ETIM number, version 7.0 | EC001258 | |
| ETIM number, version 6.0 | EC001258 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,DIN VDE 0660-200,EN IEC 60947-5-1 | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | lakierowane proszkowo | |
| Materiał pokrywy | Aluminium | |
| Materiał pedału | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Materiał osłony ochronnej | Aluminium | |
| Kolor obudowy | RAL 9006 (Białe aluminium) | |
| Ciężar brutto | 3 000 g | |
| Dane ogólne - właściwości | ||
| Osłona ochronna | Tak | |
| Dwustopniowa zasada działania i punktem oporu | Tak | |
| Możliwość testowania | Tak | |
| Liczba pedałów, zestyk (NO) | 2 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 1 x 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 295 mm | |
| Wysokość | 189 mm | |
| Głębokość | 274 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +70 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | Zestyk normalnie otwarty (NO) | |
| Zasada przełączania | Wolnoprzełączające | |
| Note | ||
| Uwaga (informacje ogólne) | Wersje z punktem oporu dostępne są tylko z zestykami 2 NO lub 4 NO na pedał wyłącznie o działaniu niemigowym (T). Punkt oporu musi być ujęty w oznaczeniu oddzielnie dla każdego rodzaju zestyków, np. TFH 232-11hd lub T2FH 232-11hd/11hd | |
