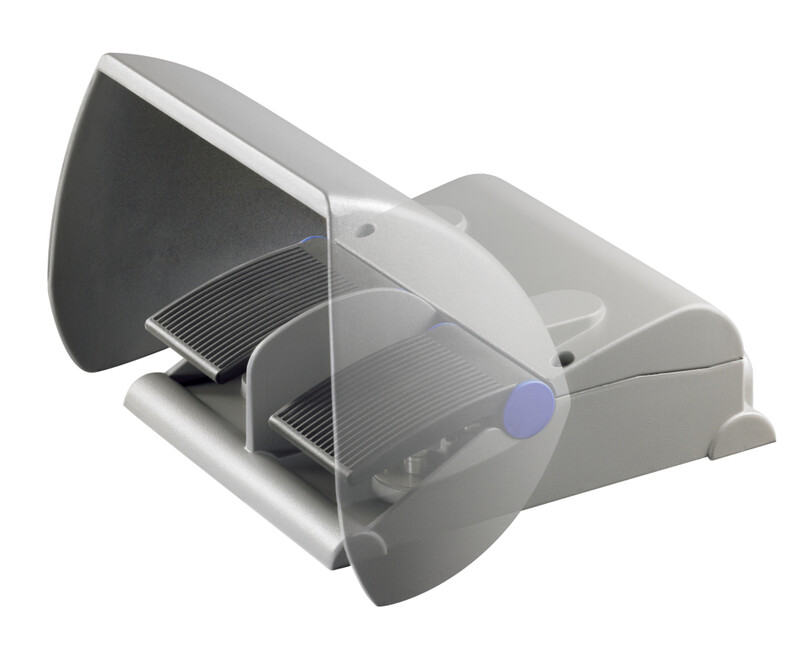

T2FH 232-40HD/40HD - 151182025
Przemysłowy wyłącznik nożny Schmersal, obudowa aluminiowa, stopień ochrony IP65, niska wysokość pedału, 4 styki NO na pedał, prąd znamionowy 10A, z osłoną ochronną, szerokość 295 mm, głębokość 274 mm.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T2FH 232-40HD/40HD 151182025
- liczba kontaktów dla każdego wyłącznika noznego 4
- Trójfazowa aktywacja z punktem oporu
- Osłona ochronna o szerokim otwarciu
- wyłacznik nozny typu podwójnego
- Niska wysokość robocza pedału
- Dobra stabilność
- Obudowa metalowa
- 2 wloty kablowe M 25 x 1.5
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | T2FH 232-40HD/40HD | |
Numer artykułu (Numer katalogowy) | 151182025 | |
EAN (European Article Number) | 4030661529134 | |
eCl@ss number, version 12.0 | 27-37-12-18 | |
eCl@ss number, version 11.0 | 27-37-12-18 | |
Numer eCl@ss, wersja 9.0 | 27-37-12-18 | |
ETIM number, version 7.0 | EC001258 | |
ETIM number, version 6.0 | EC001258 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-15,DIN VDE 0660-200,EN IEC 60947-5-1 | |
Materiał obudowy | Aluminium | |
Materiał powłoki obudowy | lakierowane proszkowo | |
Materiał pokrywy | Aluminium | |
Materiał pedału | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Materiał osłony ochronnej | Aluminium | |
Kolor obudowy | RAL 9006 (Białe aluminium) | |
Ciężar brutto | 3 000 g | |
Dane ogólne - właściwości | ||
Osłona ochronna | Tak | |
Dwustopniowa zasada działania i punktem oporu | Tak | |
Możliwość testowania | Tak | |
Liczba pedałów, zestyk (NO) | 4 | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, maksimum | 1 x 2,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Dane mechaniczne - Wymiary | ||
Szerokość | 295 mm | |
Wysokość | 189 mm | |
Głębokość | 274 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -25 ... +70 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 500 V | |
Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 1 A | |
Element przełączający | Zestyk normalnie otwarty (NO) | |
Zasada przełączania | Wolnoprzełączające | |
Note | ||
Uwaga (informacje ogólne) | Wersje z punktem oporu dostępne są tylko z zestykami 2 NO lub 4 NO na pedał wyłącznie o działaniu niemigowym (T). Punkt oporu musi być ujęty w oznaczeniu oddzielnie dla każdego rodzaju zestyków, np. TFH 232-11hd lub T2FH 232-11hd/11hd |
