EX-MAF 330-11Y-3D - 131207964

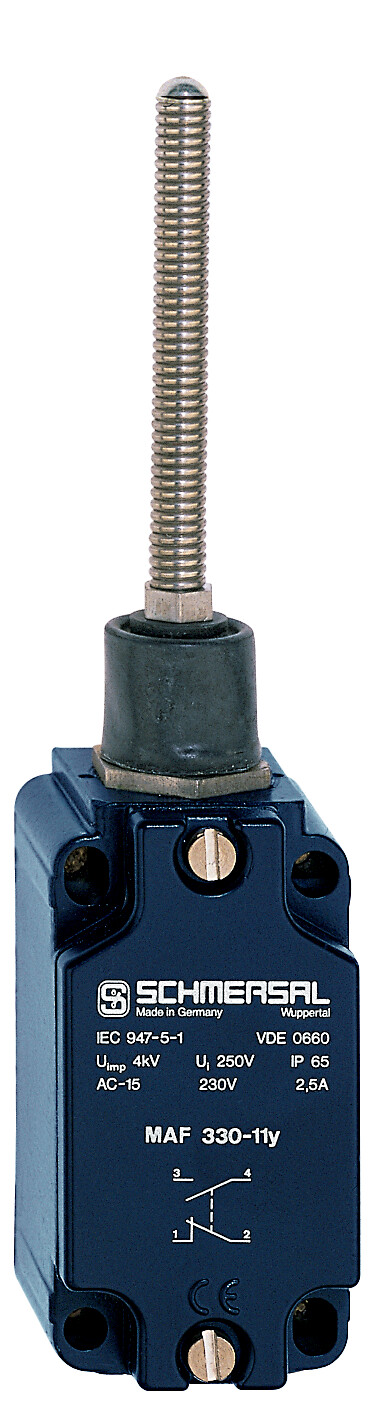

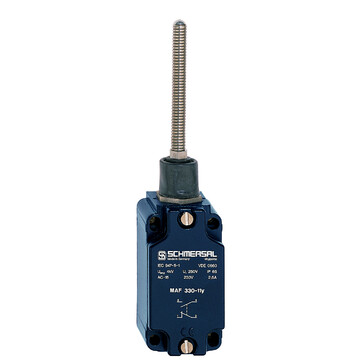

Pozycyjny wyłącznik bezpieczeństwa Schmersal do strefy Ex 22, metalowa obudowa, IP65, 1NO+1NC, dźwignia z prętem sprężynowym, długość 40mm, skok 0,5mm, żywotność 1 mln cykli, kabel M20 x 1,5.
Parametry produktu
Opisy produktu
Najważniejsze parametry EX-MAF 330-11Y-3D <strong>131207964</strong>
<ul>
<li>Obudowa metalowa</li>
<li>długa żywotność</li>
<li>40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)</li>
<li>odpowiednie dla niskich prędkości najazdu</li>
<li>1 Wlot kablowy M 20 x 1.5</li>
<li>pozbawiony silikonu</li>
<li>szeroko stosowane w elektrowniach</li>
<li>Możliwość aktywowania z każdej strony</li>
<li>Elastyczność sprężyny pozwala na ugięcie powyżej maks. kąt przełączania wynoszącego 15°</li>
<li>Ex-Strefa 22</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>EX-MAF 330-11Y-3D</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>131207964</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>8905236107405</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Ochrona przeciwwybuchowa</th></tr><tr><td colspan="2">Ochrona przeciwwybuchowa: Przepisy</td><td>EN IEC 60079-0,EN 60079-31</td></tr><tr><td colspan="2">Strefy ochrony przeciwwybuchowej</td><td>22</td></tr><tr><td colspan="2">Kategoria ochrony przeciwwybuchowej</td><td>3D</td></tr><tr><td colspan="2">Oznakowanie ochrony przeciwwybuchowej</td><td><span class="symbol">D</span> II 3D Ex tc IIIC T100°C Dc X</td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-15,EN IEC 60947-5-1</td></tr><tr><td colspan="2">Zasada działania</td><td>mechaniczne</td></tr><tr><td colspan="2">Materiał obudowy</td><td>odlew ze stopów lekkich</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Materiał pręta</td><td>Metal</td></tr><tr><td colspan="2">Ciężar brutto</td><td>303 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Liczba zestyków NC</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków NO</td><td>1</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>20 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Dźwignia z prętem ze sprężyną</td></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>1 000 000 operacji</td></tr><tr><td colspan="2">Energia uderzenia, maksimum</td><td>4 J</td></tr><tr><td colspan="2">Rozwarcie styków</td><td>2 x 0,5 mm</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>1 m/s</td></tr><tr><td colspan="2">Powtarzalność punktów przełączania</td><td>0,02 mm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,75 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Przekrój żyły</td><td>13 AWG</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>40 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>40 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>184,5 mm</td></tr><tr><td colspan="2">Średnica pręta</td><td>8 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Ambient temperature</td><td>-15 ... +80 °C</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>50 g / 6 ms</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>250 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>4 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>10 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>4 A</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>4 A</td></tr><tr><td colspan="2">Element przełączający</td><td>zestyk (NO), zestyk (NC)</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Działanie migowe</td></tr><tr><td colspan="2">Czas przełączania, maksimum</td><td>10 ms</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr>
</tbody>
</table>
