EX-T3K335-02Y - 101212077

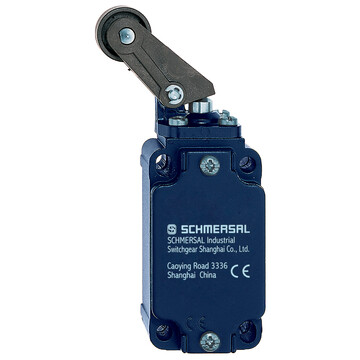

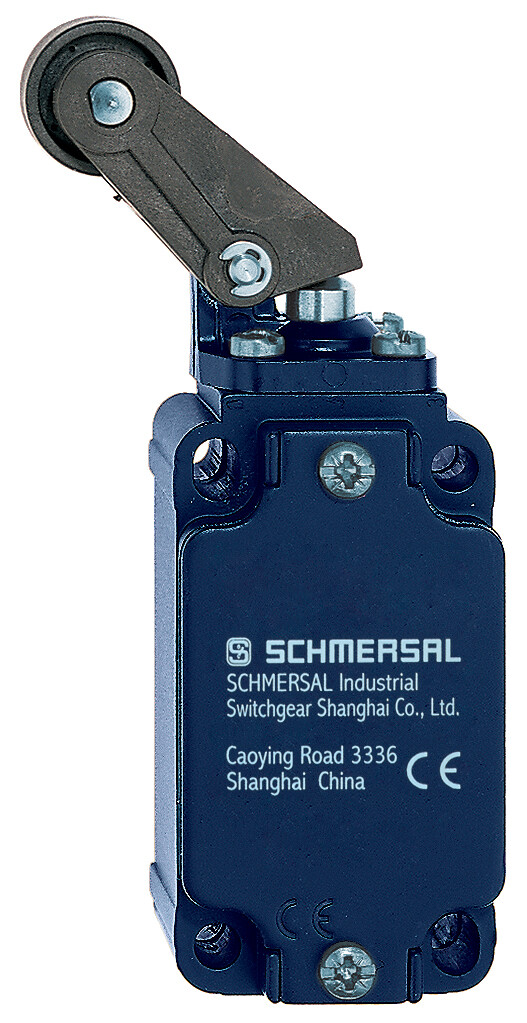

Wyłącznik pozycyjny Schmersal do stref Ex 1 i 21, dźwignia kątowa z rolką, obudowa metalowa, IP65, 58,3×121,5×38 mm, 2 styki NC, prąd 5 A, wolnoprzełączający, montaż EN 50041.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-T3K335-02Y 101212077
- Ex-Strefa 1 i 21
- Aktywacja od dołu równolegle do wyłącznika, dlatego nadaje się tylko do małych obudów
- Obudowa metalowa
- Dobra odporność na oleje i benzynę lakową
- 40,5 mm x 76 mm x 38 mm
- Szczegóły montażu wg EN 50041
- 1 Wlot kablowy M 20 x 1.5
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-T3K335-02Y | |
| Numer artykułu (Numer katalogowy) | 101212077 | |
| EAN (European Article Number) | 4030661448633 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN 60079-1,EN 60079-7,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 1,21 | |
| Kategoria ochrony przeciwwybuchowej | 2G,2D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 2G Ex d e IIC T6 Gb,<span class="symbol">D</span> II 2D Ex tb IIIC T80°C Db | |
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 320 g | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką kątowa | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Energia uderzenia, maksimum | 7 J | |
| Siła przełączania, minimalne | 17 N | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika | |
| Uwaga (Czas przełączenia) | Czasy przełączania zgodnie z prędkością aktywacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój przewodu dławiczek, najmniejszy | 7 mm | |
| Przekrój przewodu dławiczek, maksimum | 12 mm | |
| Przekrój kabla, minimalne | 1 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 13 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 38 mm | |
| Szerokość czujnika | 58,3 mm | |
| Wysokość czujnika | 121,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Temperatura otoczenia, maksimum (przekrój przyłącza 1mm2) | +50 °C | |
| Temperatura otoczenia, maksimum (przekrój przyłącza 2,5mm2) | +55 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC,500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 5 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Czas przełączania, maksimum | 3 ms | |
| Częstotliwość przełączania | 1 800 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Zakres dostawy | ||
| Zakres dostawy | Gwintowana dławica z certyfiaktem Ex | |
