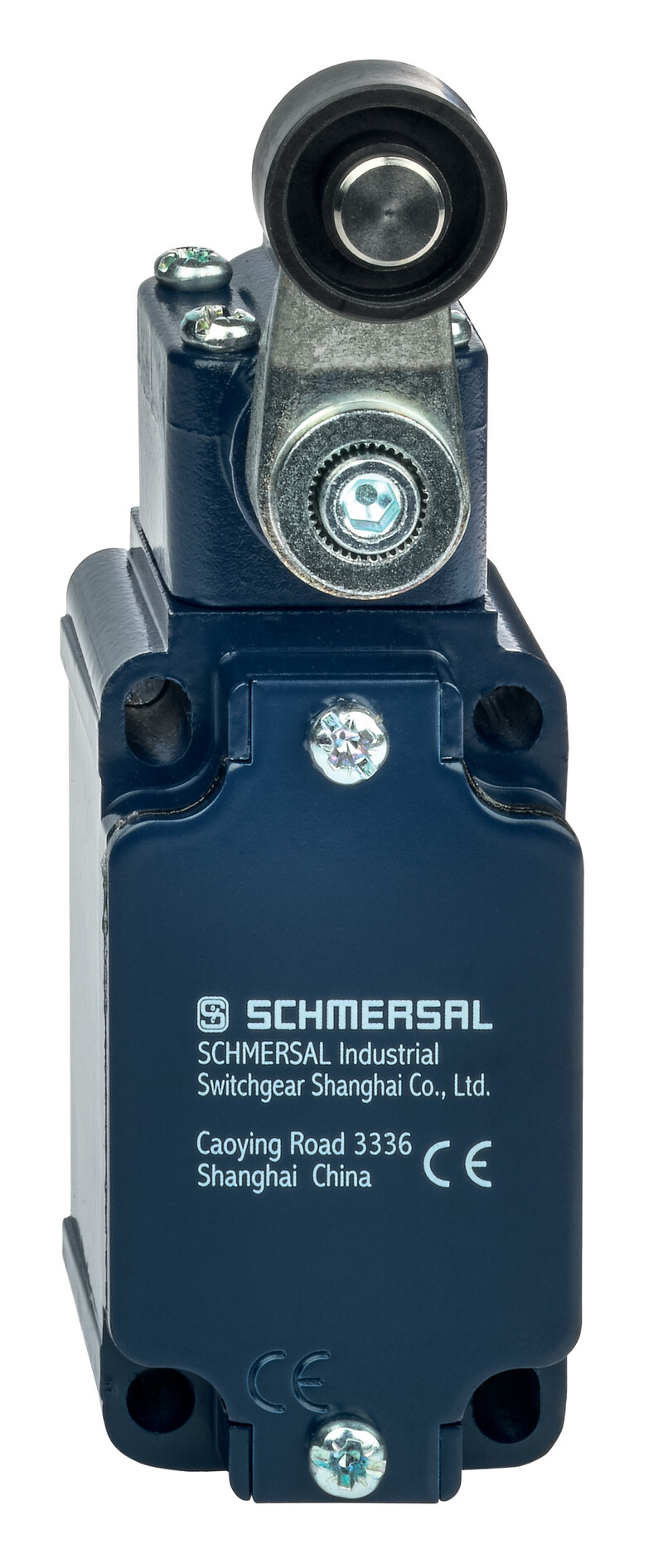

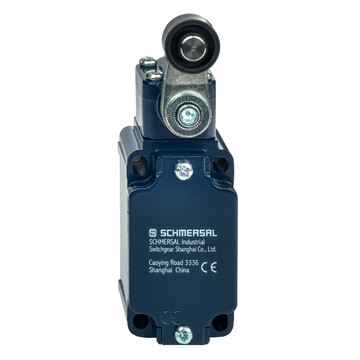

EX-T4VH335-02Y - 101212057
Wyłącznik pozycyjny Schmersal, do stref Ex 1 i 21, metalowa obudowa 40,5x76x38 mm, dźwignia z rolką z tworzywa, 2 styki bezpieczeństwa, IP65, prąd 5A, wejście M20x1.5, montaż EN 50041.
Zapytaj o produkt:
Parametry produktu
Opisy produktu
Najważniejsze parametry EX-T4VH335-02Y <strong>101212057</strong>
<ul>
<li>Ex-Strefa 1 i 21</li>
<li>Obudowa metalowa</li>
<li>Dobra odporność na oleje i benzynę lakową</li>
<li>40,5 mm x 76 mm x 38 mm</li>
<li>Szczegóły montażu wg EN 50041</li>
<li>1 Wlot kablowy M 20 x 1.5</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>EX-T4VH335-02Y</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101212057</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661482637</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Ochrona przeciwwybuchowa</th></tr><tr><td colspan="2">Ochrona przeciwwybuchowa: Przepisy</td><td>EN IEC 60079-0,EN 60079-1,EN 60079-7,EN 60079-31</td></tr><tr><td colspan="2">Strefy ochrony przeciwwybuchowej</td><td>1,21</td></tr><tr><td colspan="2">Kategoria ochrony przeciwwybuchowej</td><td>2G,2D</td></tr><tr><td colspan="2">Oznakowanie ochrony przeciwwybuchowej</td><td><span class="symbol">D</span> II 2G Ex d e IIC T6 Gb,<span class="symbol">D</span> II 2D Ex tb IIIC T80°C Db</td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-15,EN IEC 60947-5-1</td></tr><tr><td colspan="2">Obudowa</td><td>Budowa znormalizowana</td></tr><tr><td colspan="2">Typ napędu zgodnie z DIN EN 50041</td><td>A</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Metal, Odlew ciśnieniowy cynkowy</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Materiał dźwigni</td><td>Metal</td></tr><tr><td colspan="2">Ciężar brutto</td><td>400 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Funkcje bezpieczeństwa</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>20 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Dźwignia z rolką </td></tr><tr><td colspan="2">Materiał rolki</td><td>Tworzywo</td></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>1 000 000 operacji</td></tr><tr><td colspan="2">Energia uderzenia, maksimum</td><td>7 J</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>1 m/s</td></tr><tr><td colspan="2">Uwaga (prędkość aktywacji)</td><td>Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika</td></tr><tr><td colspan="2">Uwaga (Czas przełączenia)</td><td>Czasy przełączania zgodnie z prędkością aktywacji</td></tr><tr><td colspan="2">Moment aktywujący, minimalne</td><td>0,3 Nm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój przewodu dławiczek, najmniejszy</td><td>7 mm</td></tr><tr><td colspan="2">Przekrój przewodu dławiczek, maksimum</td><td>12 mm</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>1 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><td colspan="2">Przekrój żyły</td><td>13 AWG</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>60,6 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>40,5 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>134 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Temperatura otoczenia, maksimum (przekrój przyłącza 1mm2)</td><td>+50 °C</td></tr><tr><td colspan="2">Temperatura otoczenia, maksimum (przekrój przyłącza 2,5mm2)</td><td>+55 °C</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>250 VAC,500 V</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>4 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>5 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Element przełączający</td><td>Zestyk normalnie zamkniety (NC)</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Wolnoprzełączające</td></tr><tr><td colspan="2">Czas przełączania, maksimum</td><td>3 ms</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>1 800 /h</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Gwintowana dławica z certyfiaktem Ex </td></tr>
</tbody>
</table>
