EX-TR 335-11ZUE-3G/D - 103006072

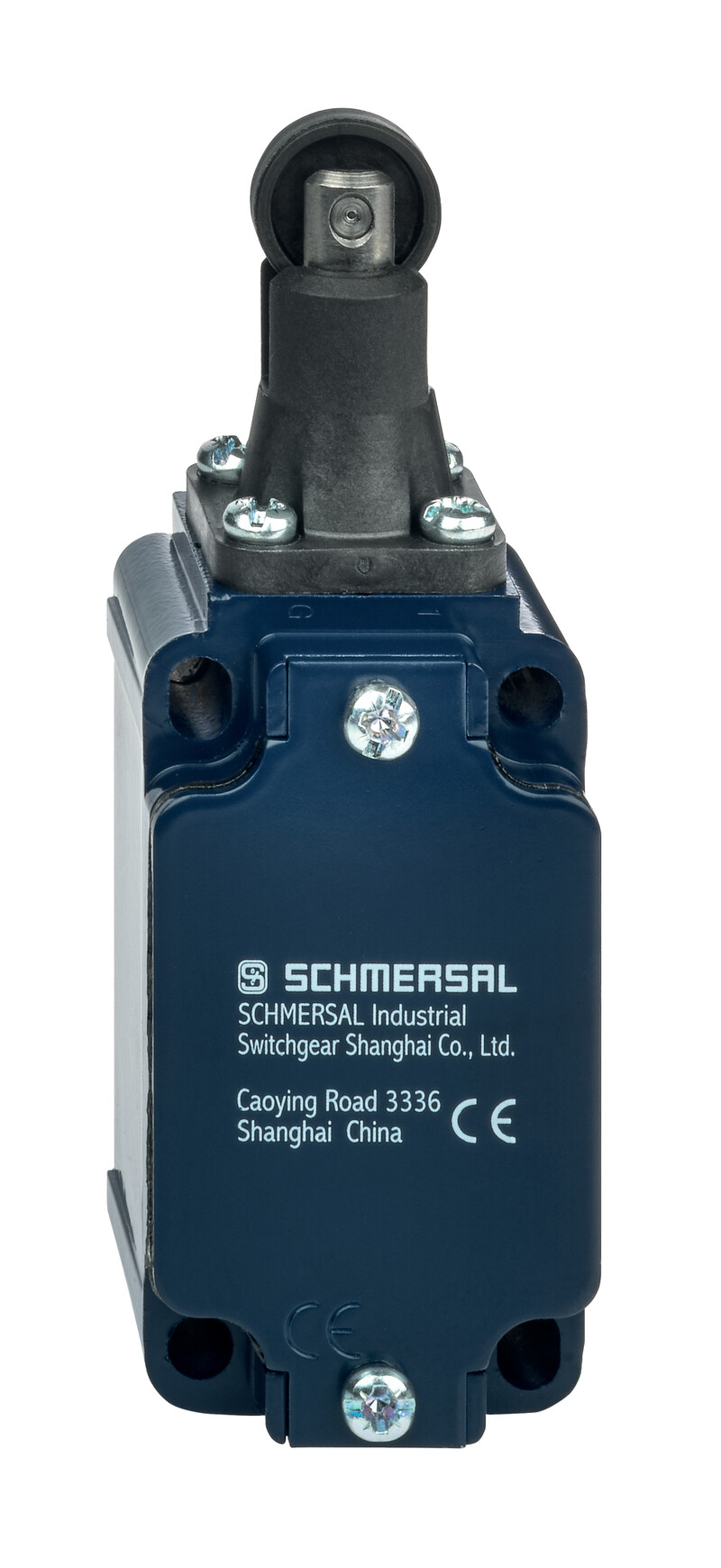

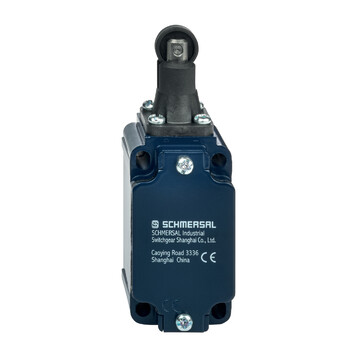

Wyłącznik pozycyjny Schmersal, metalowa obudowa IP67, strefy Ex 2/22, trzpień z rolką, układ zakładkowy, 40,5x76x38 mm, 1 styk bezpieczeństwa, prąd 10A, napięcie izolacji 500V.


Dodaj do porównania Usuń z porównania

68,80 €

84,62 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EX-TR 335-11ZUE-3G/D 103006072

  • Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
  • Obudowa metalowa
  • Dobra odporność na oleje i benzynę lakową
  • 40,5 mm x 76 mm x 38 mm
  • Głowicę można obracać o 4 x 90°
  • Szczegóły montażu wg EN 50041
  • 1 Wlot kablowy M 20 x 1.5
Klucz zamówieniowy
Oznaczenie typu produktu EX-TR 335-11ZUE-3G/D
Numer artykułu (Numer katalogowy) 103006072
EAN (European Article Number) 4030661437699
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Ochrona przeciwwybuchowa
Ochrona przeciwwybuchowa: Przepisy EN IEC 60079-0,EN IEC 60079-15,EN 60079-31
Strefy ochrony przeciwwybuchowej 2,22
Kategoria ochrony przeciwwybuchowej 3G,3D
Oznakowanie ochrony przeciwwybuchowej <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X
Deklaracja producenta ATEX Strefa 2 i 22
Właściwości ogólne
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041 C
Materiał obudowy Aluminium
Materiał powłoki obudowy malowane
Ciężar brutto 269 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Trzpień z rolką
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Energia uderzenia, maksimum 4 J
Siła przełączania, minimalne 17 N
Szybkość najazdu, maksimum 0,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Uwaga (Czas przełączenia) Czasy przełączania zgodnie z prędkością aktywacji
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój przewodu dławiczek, najmniejszy 7 mm
Przekrój przewodu dławiczek, maksimum 12 mm
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 38 mm
Szerokość czujnika 40,5 mm
Wysokość czujnika 116,6 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -20 ... +60 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Zestyki wolno przełączające w układzie zakładkowym
Czas przełączania, maksimum 2 ms
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
