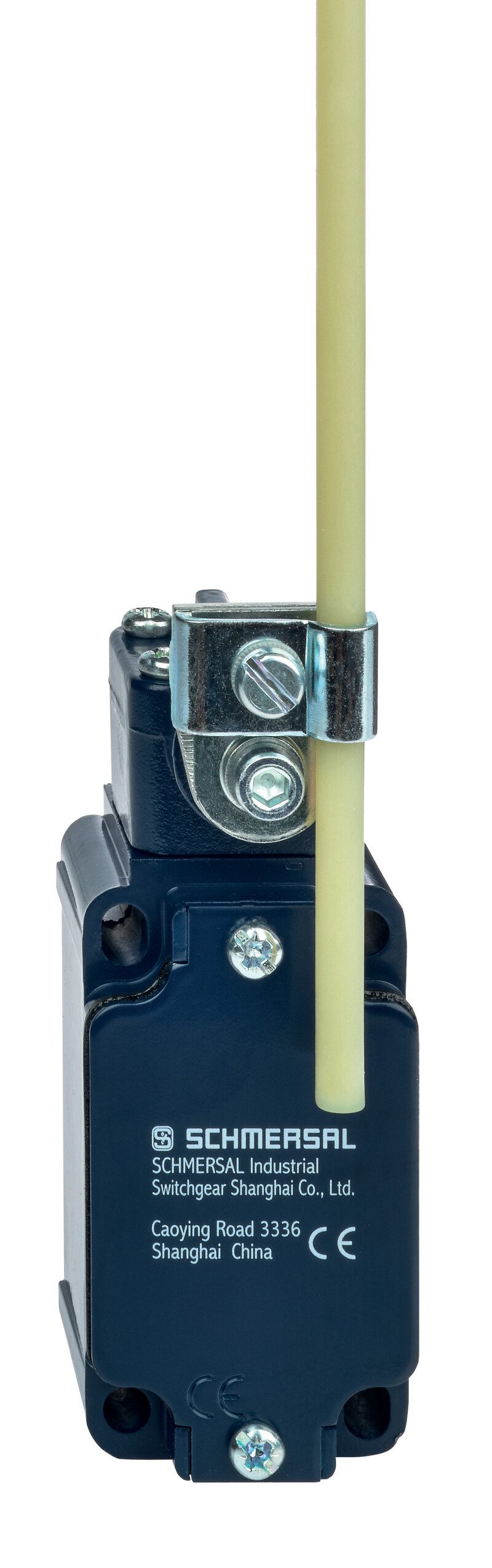

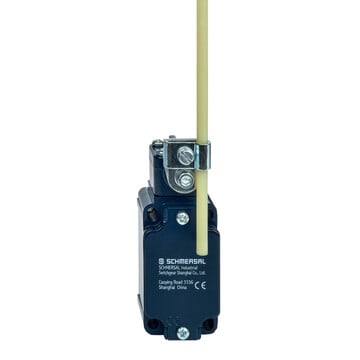

EX-Z4V10H 335-02Z-3G/D - 103001681

Wyłącznik pozycyjny Schmersal, ochrona ATEX strefa 2 i 22, prąd 10 A, dźwignia prętowa, działanie migowe, metalowa obudowa, IP67, montaż EN 50041, napięcie izolacji 500 V.


Dodaj do porównania Usuń z porównania

85,85 €

105,60 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EX-Z4V10H 335-02Z-3G/D 103001681

  • Działanie migowe ze stałym naciskiem zestyków do punktu przełączania
  • Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
  • Obudowa metalowa
  • Dobra odporność na oleje i benzynę lakową
  • 40,5 mm x 76 mm x 38 mm
  • Głowicę można obracać o 4 x 90°
  • Szczegóły montażu wg EN 50041
  • 1 Wlot kablowy M 20 x 1.5
  • wyłącznie do pozycjonowania
Klucz zamówieniowy
Oznaczenie typu produktu EX-Z4V10H 335-02Z-3G/D
Numer artykułu (Numer katalogowy) 103001681
EAN (European Article Number) 4030661423111
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Ochrona przeciwwybuchowa
Ochrona przeciwwybuchowa: Przepisy EN IEC 60079-0,EN IEC 60079-15,EN 60079-31
Strefy ochrony przeciwwybuchowej 2,22
Kategoria ochrony przeciwwybuchowej 3G,3D
Oznakowanie ochrony przeciwwybuchowej <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X
Deklaracja producenta ATEX Strefa 2 i 22
Właściwości ogólne
Obudowa Budowa znormalizowana
Materiał obudowy Aluminium
Materiał powłoki obudowy malowane
Materiał dźwigni Metal
Materiał pręta Tworzywo
Ciężar brutto 317 g
Dane ogólne - właściwości
Liczba zestyków pomocniczych 0
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia prętowa
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Energia uderzenia, maksimum 4 J
Szybkość najazdu, maksimum 2,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Uwaga (Czas przełączania) Czas drgania zestyków odpowiednio do prędkości aktywacji
Moment aktywujący, minimalne 0,3 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój przewodu dławiczek, najmniejszy 7 mm
Przekrój przewodu dławiczek, maksimum 12 mm
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość x Szerokość x Wysokość Wysokość czujnika: 111.5 mm (bez pręta)
Długość czujnika 38 mm
Szerokość czujnika 40,5 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -20 ... +60 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Element przełączający Zestyk normalnie zamkniety (NC)
Zasada przełączania Działanie migowe
Częstotliwość przełączania 5 000 /h
Czas przełączania, maksimum 2 ms
Materiał zestyków, elektrycznych Srebro
