EX-ZR 335-11Z-RMS-3G/D - 153006007

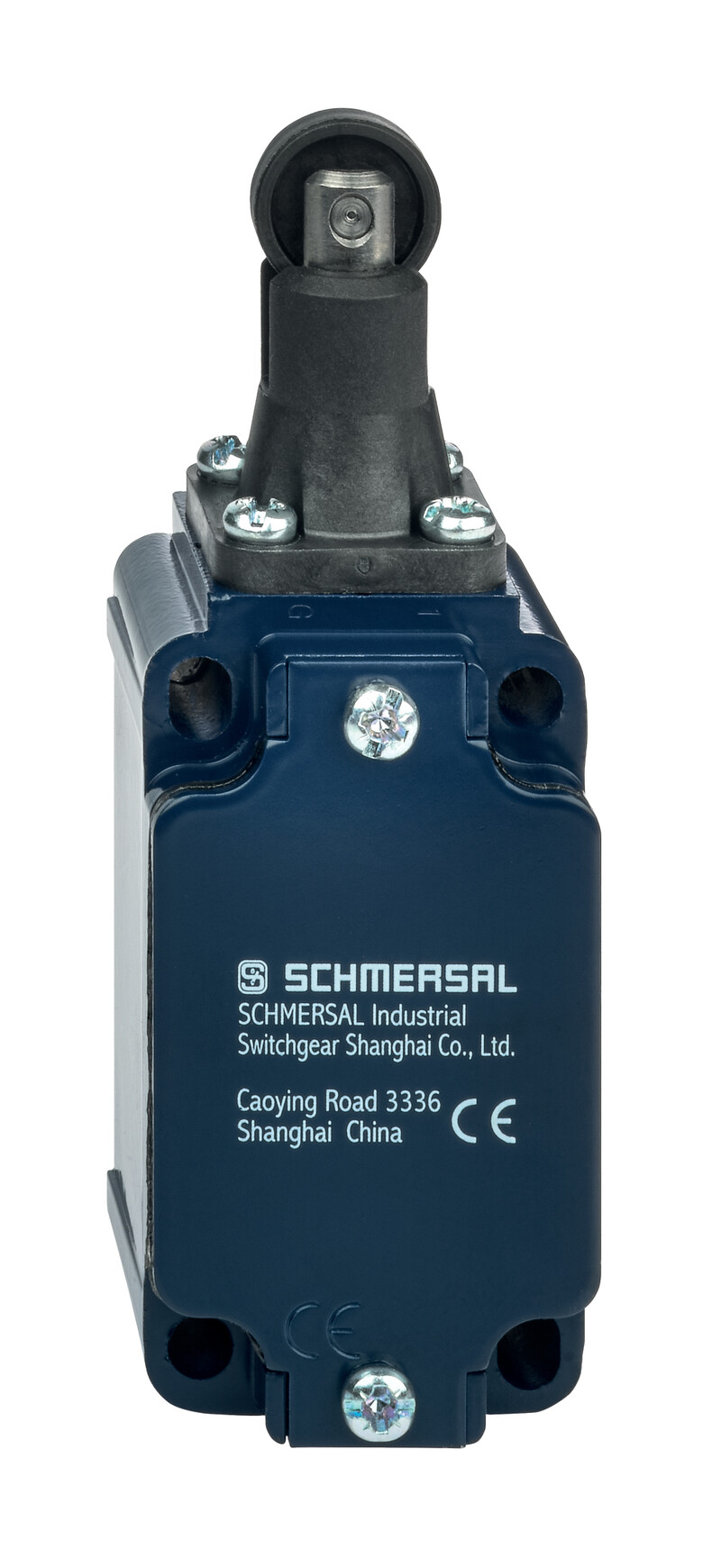

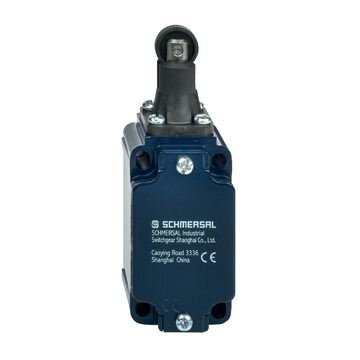

Wyłącznik pozycyjny Schmersal do stref ATEX 2 i 22, obudowa aluminiowa IP67, trzpień z rolką, wymiary 40,5x76x38 mm, 1 wlot kablowy M20, prąd 10 A, napięcie izolacji 500 V, żywotność 30 mln cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-ZR 335-11Z-RMS-3G/D 153006007
- Ex-Strefa 1 i 21
- Obudowa metalowa
- Dobra odporność na oleje i benzynę lakową
- 40,5 mm x 76 mm x 38 mm
- Głowicę można obracać o 4 x 90°
- Szczegóły montażu wg EN 50041
- 1 Wlot kablowy M 20 x 1.5
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-ZR 335-11Z-RMS-3G/D | |
| Numer artykułu (Numer katalogowy) | 153006007 | |
| EAN (European Article Number) | 4030661437118 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 2,22 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X | |
| Deklaracja producenta | ATEX Strefa 2 i 22 | |
| Właściwości ogólne | ||
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50041 | C | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 245 g | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Element aktywujący | Trzpień z rolką | |
| Żywotność mechaniczna, najmniejszy | 30 000 000 operacji | |
| Energia uderzenia, maksimum | 4 J | |
| Siła przełączania, minimalne | 17 N | |
| Szybkość najazdu, maksimum | 0,5 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój przewodu dławiczek, najmniejszy | 7 mm | |
| Przekrój przewodu dławiczek, maksimum | 12 mm | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 13 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 38 mm | |
| Szerokość czujnika | 40,5 mm | |
| Wysokość czujnika | 116,6 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 4 A | |
| Częstotliwość przełączania | 5 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
