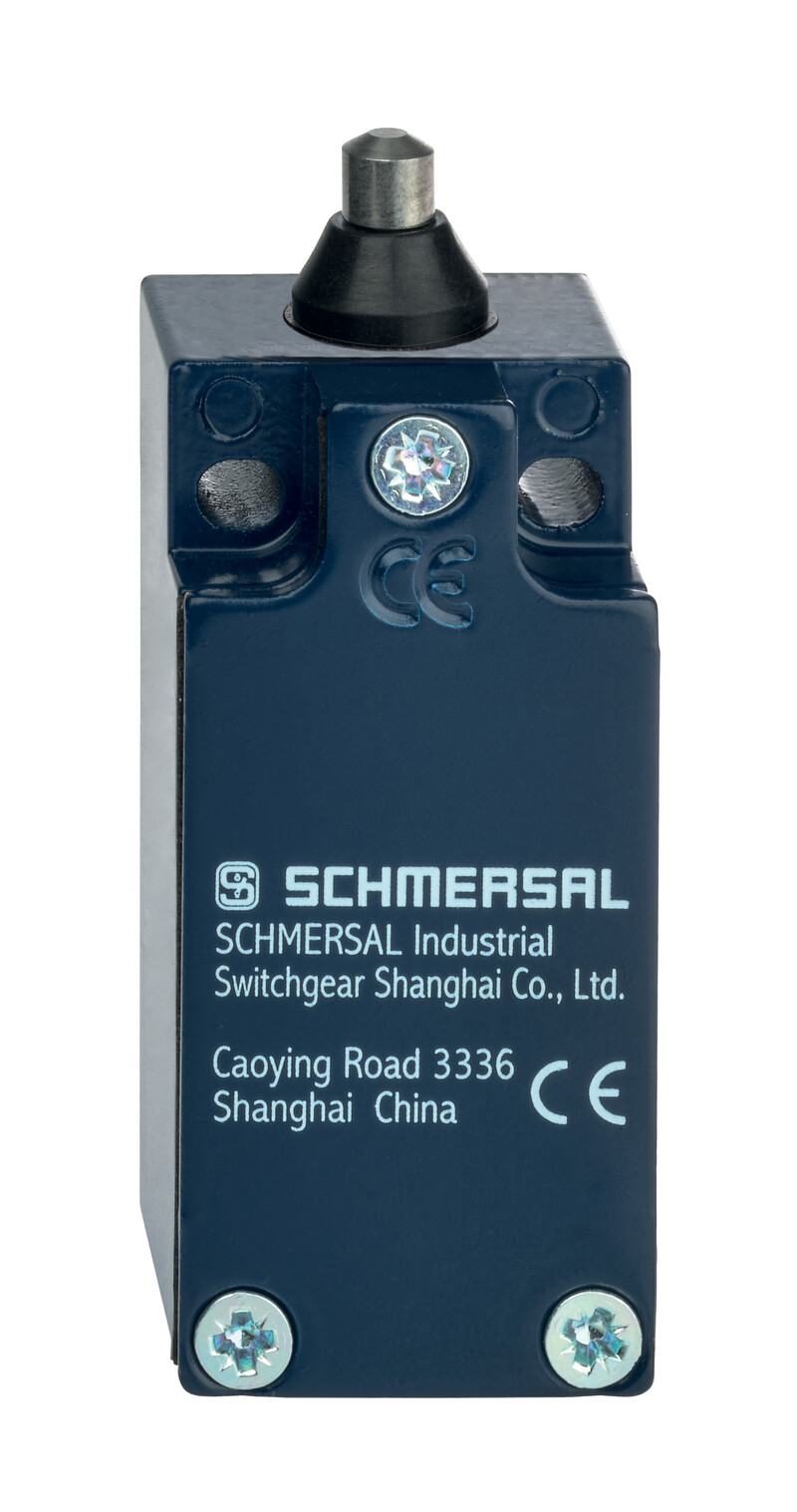

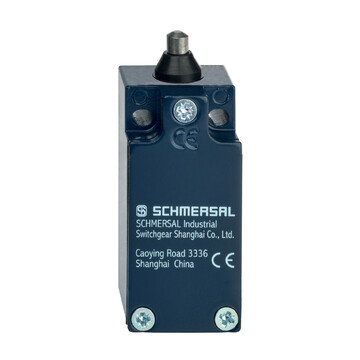

EX-ZS 235-02Z-3D - 101214399

Wyłącznik pozycyjny Schmersal dla stref zagrożonych wybuchem, obudowa metalowa, dwa zest. NC, IP67, prąd 10 A, napięcie izolacji 500 V, żywotność 20 mln operacji, złącze śrubowe M20 x 1.5.

EX-ZS 235-02Z-3D - 101214399

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EX-ZS 235-02Z-3D 101214399

  • Działanie migowe ze stałym naciskiem zestyków do punktu przełączania
  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 30 mm x 63,5 mm x 30 mm
  • Głowicę można obracać o 4 x 90°
  • Szczegóły montażu wg EN 50047
  • 1 Wlot kablowy M 20 x 1.5
  • Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
Klucz zamówieniowy
Oznaczenie typu produktu EX-ZS 235-02Z-3D
Numer artykułu (Numer katalogowy) 101214399
EAN (European Article Number) 4030661398570
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Ochrona przeciwwybuchowa
Ochrona przeciwwybuchowa: Przepisy EN IEC 60079-0,EN IEC 60079-15,EN 60079-31
Strefy ochrony przeciwwybuchowej 2,22
Kategoria ochrony przeciwwybuchowej 3G,3D
Oznakowanie ochrony przeciwwybuchowej <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X
Deklaracja producenta ATEX Strefa 2 i 22
Właściwości ogólne
Normy BG-GS-ET-15,EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50047 B
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy malowane
Ciężar brutto 195 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 0
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Trzpień ruchomy
Żywotność mechaniczna, najmniejszy 20 000 000 operacji
Siła przełączania, minimalne 9 N
Siła wymuszonego rozwarcia, minimalne 19 N
Szybkość najazdu, minimalne 10 mm/min
Szybkość najazdu, maksimum 1 m/s
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój przewodu dławiczek, najmniejszy 7 mm
Przekrój przewodu dławiczek, maksimum 12 mm
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 30 mm
Szerokość czujnika 30 mm
Wysokość czujnika 75,5 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -20 ... +60 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 1 A
Element przełączający Zestyk normalnie zamkniety (NC)
Zasada przełączania Działanie migowe
Czas przełączania, maksimum 3 ms
Częstotliwość przełączania 5 000 /h
Czas przełączenia, minimalne 5,5 ms
Materiał zestyków, elektrycznych Srebro
Zakres dostawy
Zakres dostawy Gwintowana dławica z certyfiaktem Ex
