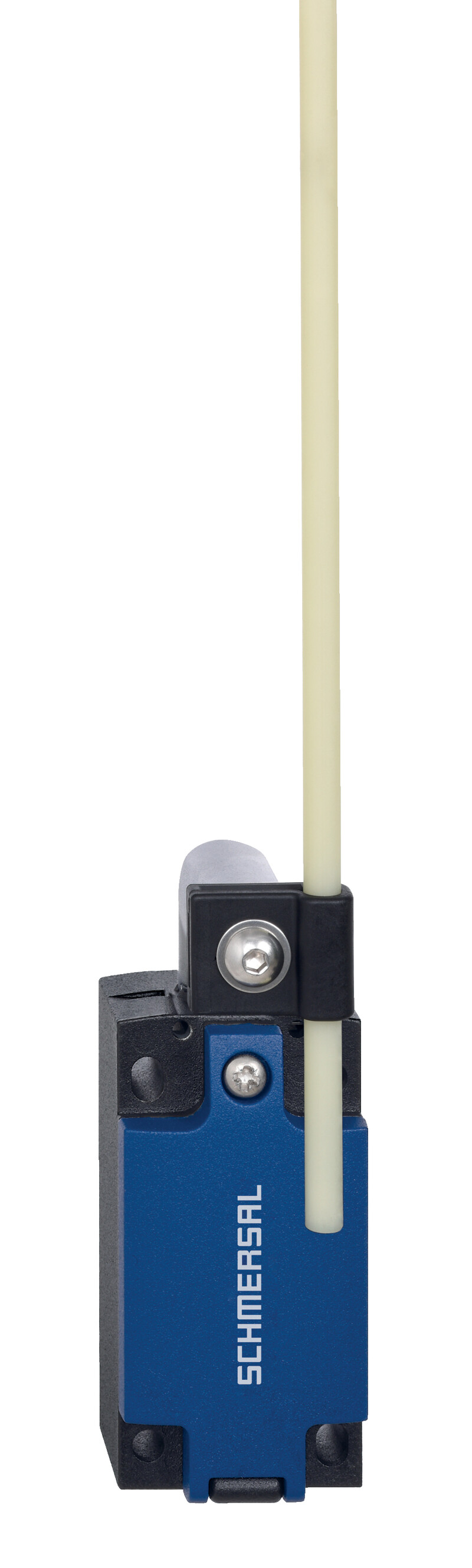

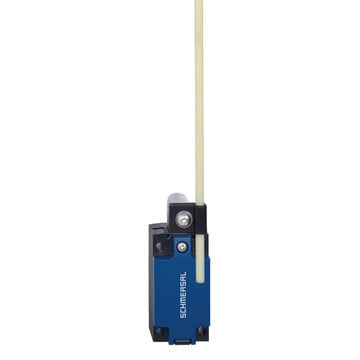

PS315-T12-J300 - 103015128

Wyłącznik pozycyjny Schmersal, obudowa metalowa, dźwignia prętowa, 1 NO + 2 NC, prąd 5 A, wolnoprzełączający, IP66/IP67, śrubowe przyłącze M20, pozycjonowanie, regulowany kąt ramienia.


Dodaj do porównania Usuń z porównania

62,25 €

76,57 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PS315-T12-J300 103015128

  • Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
  • Przepust kablowy 1 x M20 x 1,5
  • Obudowa metalowa
  • Proste i szybkie przestawianie elementów aktywujących o 45°
  • Budowa zgodnie z EN 50041
  • wyłącznie do pozycjonowania
  • Kąt dźwnigni ustawiany w krokach co 15°
  • Dostępna wersja z diodami LED
Klucz zamówieniowy
Oznaczenie typu produktu PS315-T12-J300
Numer artykułu (Numer katalogowy) 103015128
EAN (European Article Number) 4030661502991
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041 D
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy malowane
Ciężar brutto 384 g
Dane ogólne - właściwości
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 2
Dane mechaniczne
Element aktywujący Dźwignia prętowa J300
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Szybkość najazdu, minimalne 60 mm/min
Szybkość najazdu, maksimum 1 m/s
Tightening torque of the fixing screws 2 Nm
Tightening torque of the fastening screws for the housing cover 2,6 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,34 mm2
Przekrój kabla, maksimum 1,5 mm2
Tightening torque of electrical connection, minimum 0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 0,8 Nm
Uwaga (wpust kablowy) Settle length of the conductor: 5...6mm
Dane mechaniczne - Wymiary
Długość czujnika 37 mm
Szerokość czujnika 41 mm
Wysokość czujnika 192 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ambient temperature -30 ... +80 °C
Ocena zabezpieczenia I
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 300 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 3
Dane elektryczne
Znamionowy prąd cieplny 5 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Kategoria użytkowania AC-15 240 VAC
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 3 A
Element przełączający 1 zestyk (NO), 2 zestyki (NC)
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
