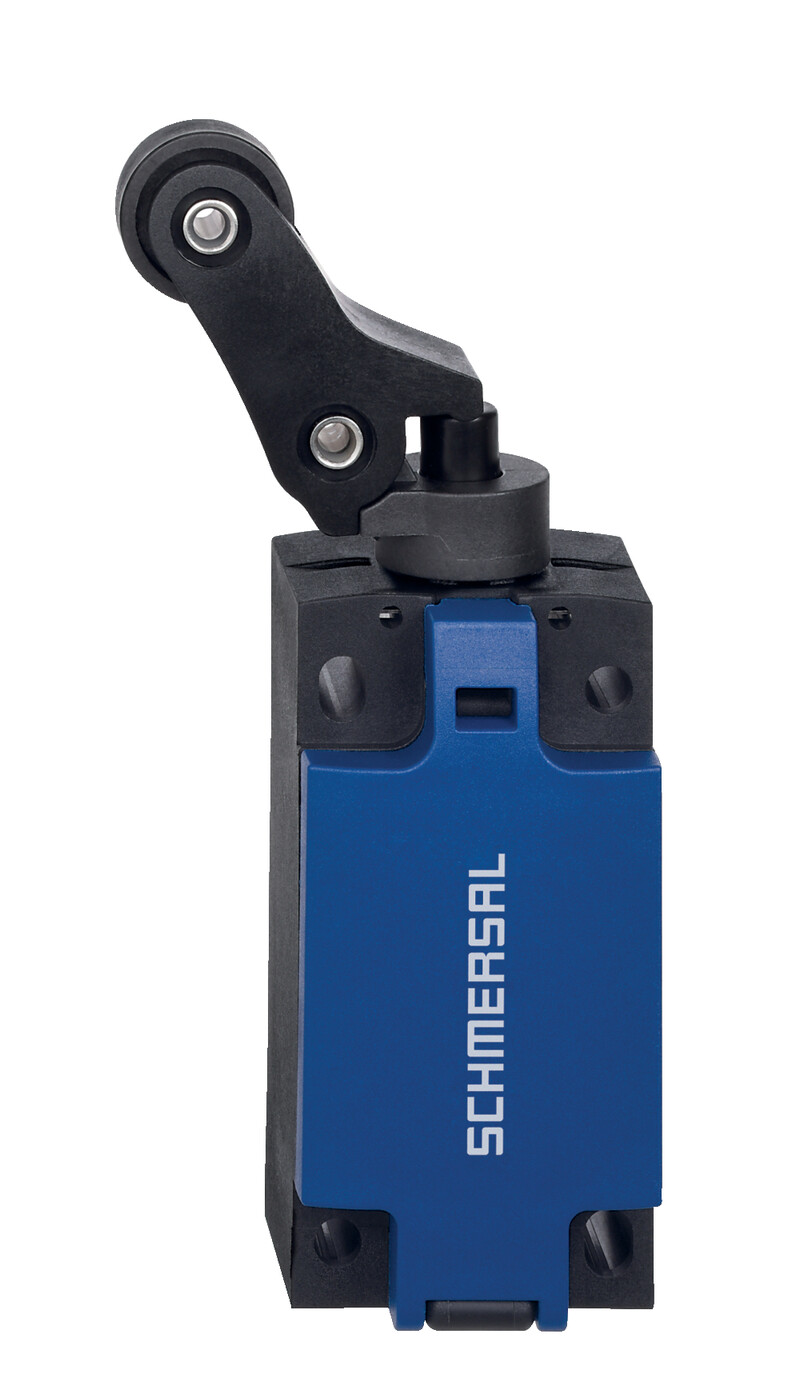

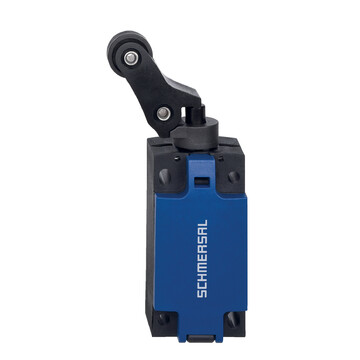

PS316-Z11-K360 - 103015135

Wyłącznik pozycyjny Schmersal, obudowa z tworzywa, dźwignia najazdowa z rolką, ochrona IP66/IP67, 1NO+1NC, prąd 10A, przyłącze śrubowe, temp. -30...+80°C, standard EN 50041, żywotność min. 10 mln operacji.


Dodaj do porównania Usuń z porównania

38,30 €

47,11 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PS316-Z11-K360 103015135

  • Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
  • Przepust kablowy 1 x M20 x 1,5
  • Obudowa z tworzywa sztucznego z odchylaną pokrywą zatrzaskową
  • Proste i szybkie przestawianie elementów aktywujących o 45°
  • Budowa zgodnie z EN 50041
  • Dostępna wersja z diodami LED
Klucz zamówieniowy
Oznaczenie typu produktu PS316-Z11-K360
Numer artykułu (Numer katalogowy) 103015135
EAN (European Article Number) 4030661502663
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Materiał obudowy Tworzywo sztuczne, wzmocnione włóknem szklanym
Ciężar brutto 116 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
B10D Normally-closed contact (NC) 20 000 000 operacji
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Dźwignia najazdowa z rolką K360
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Siła wymuszonego rozwarcia, minimalne 50 N
Szybkość najazdu, minimalne 10 mm/min
Szybkość najazdu, maksimum 1 m/s
Tightening torque of the fixing screws 1,2 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,34 mm2
Przekrój kabla, maksimum 1,5 mm2
Tightening torque of electrical connection, minimum 0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 0,8 Nm
Uwaga (wpust kablowy) Settle length of the conductor: 5...6mm
Dane mechaniczne - Wymiary
Długość czujnika 37 mm
Szerokość czujnika 41 mm
Wysokość czujnika 129 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ambient temperature -30 ... +80 °C
Ocena zabezpieczenia II
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 300 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 3
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Kategoria użytkowania AC-15 240 VAC
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 3 A
Element przełączający 1 zestyk (NO), 1 zestyk (NC)
Zasada przełączania Działanie migowe
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
