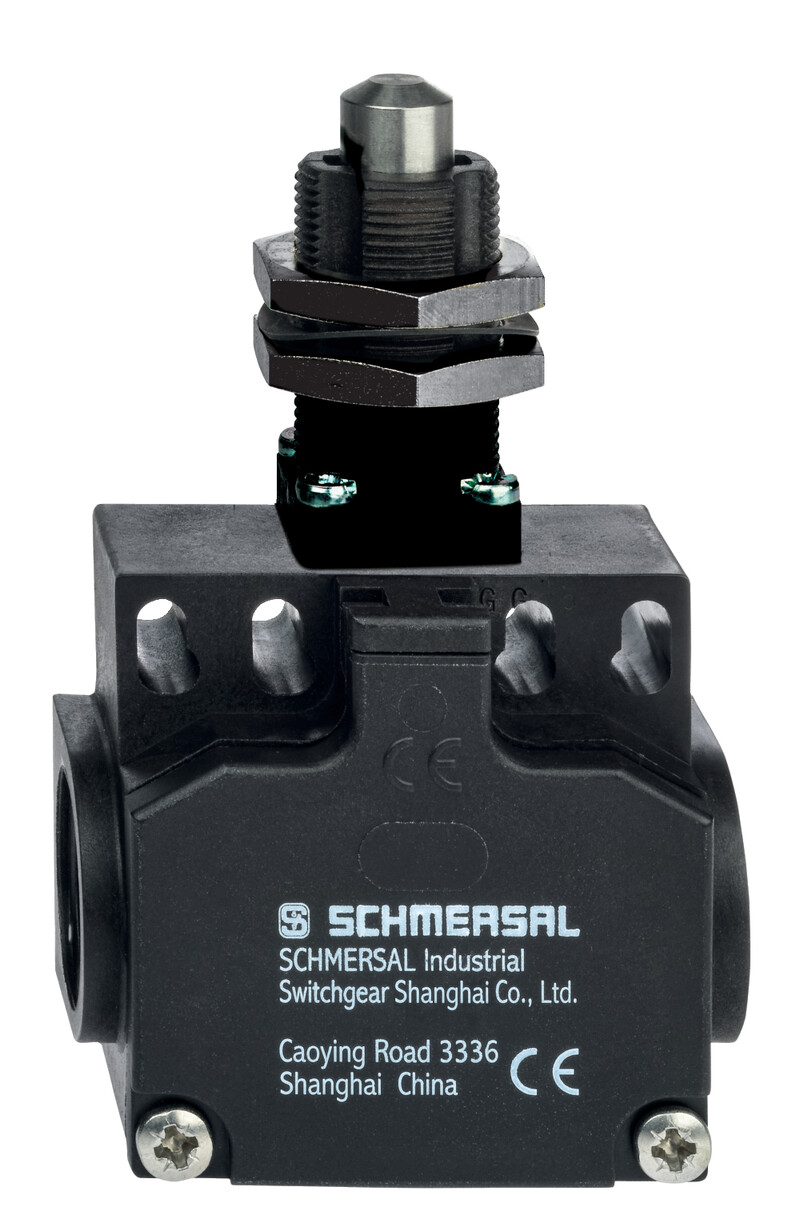

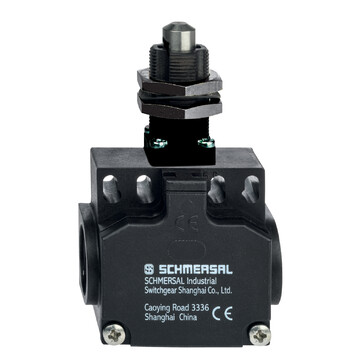

T4S 256-11Z - 151112717
Wyłącznik pozycyjny Schmersal, obudowa termoplastyczna, trzpień ruchomy, IP65/IP67, 1 NO+1 NC, prąd 10 A, napięcie 500 V, zakres pracy -30...+80°C, żywotność 20 mln.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T4S 256-11Z 151112717
- Szczegóły montażu wg EN 50047
- Obudowa z tworzywa termoplastycznego
- z podwójną izolacją
- 58 mm x 50,5 mm x 31 mm
- Dobra odporność na oleje i benzynę lakową
- duży wybór alternatywnych aktywatorów
- Głowicę można obracać o 4 x 90°
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | T4S 256-11Z | |
Numer artykułu (Numer katalogowy) | 151112717 | |
eCl@ss number, version 12.0 | 27-27-26-01 | |
eCl@ss number, version 11.0 | 27-27-26-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
Obudowa | Budowa znormalizowana | |
Materiał obudowy | Tworzywo sztuczne, wzmocnione włóknem szklanym | |
Ciężar brutto | 100 g | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Element aktywujący | Trzpień ruchomy | |
Żywotność mechaniczna, najmniejszy | 20 000 000 operacji | |
Siła przełączania, minimalne | 9 N | |
Siła wymuszonego rozwarcia, minimalne | 19 N | |
Szybkość najazdu, minimalne | 60 mm/min | |
Szybkość najazdu, maksimum | 1 m/s | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 0,75 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 31 mm | |
Szerokość czujnika | 58 mm | |
Wysokość czujnika | 90,5 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65,IP67 | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 500 V | |
Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Kategoria użytkowania AC-15 | 240 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 1 A | |
Częstotliwość przełączania | 5 000 /h | |
Materiał zestyków, elektrycznych | Srebro |
