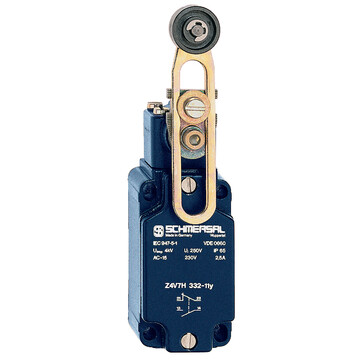

Z4V7H 332-11Y-1503 - 131081697
Wyłącznik pozycyjny Schmersal, metalowa obudowa, głowica obracana 4 x 90°, wlot kablowy M20 x 1,5, styki pozłacane, IP65/IP67, wymiary 40x76x40 mm, minimalny moment 0,4 Nm, znamionowy prąd 6A, trwałość 30 mln cykli.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry Z4V7H 332-11Y-1503 131081697
- Obudowa metalowa
- duży wybór alternatywnych aktywatorów
- Dobra odporność na oleje i benzynę lakową
- 40 mm x 76 mm x 40 mm
- Głowicę można obracać o 4 x 90°
- 1 Wlot kablowy M 20 x 1.5
- duży odstęp między stykami
- Wysoka powtarzalność punktów przełączania
- Zestyki z pozłacanego srebra
- System o działaniu migowym z pamięcią magnetyczną
- System przełączający oddzielony od migowych zestyków, co zapewnia stały punkt przełączania niezależnie od zużycia zestyków
- Budowa zgodnie z EN 50041
- wyłącznie do pozycjonowania
- Kąt dźwnigni ustawiany w krokach co 10°
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | Z4V7H 332-11Y-1503 | |
Numer artykułu (Numer katalogowy) | 131081697 | |
EAN (European Article Number) | 8905236106347 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
Obudowa | Budowa znormalizowana | |
Materiał obudowy | odlew ze stopów lekkich | |
Materiał powłoki obudowy | malowane | |
Materiał dźwigni | Metal | |
Ciężar brutto | 290 g | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Dźwignia z rolką | |
Materiał rolki | Tworzywo | |
Żywotność mechaniczna, najmniejszy | 30 000 000 operacji | |
Moment aktywujący, minimalne | 0,4 Nm | |
Dane mechaniczne - konektor strona B | ||
Konektor | połączenie | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 57 mm | |
Szerokość czujnika | 40 mm | |
Wysokość czujnika | 173,5 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65,IP67 | |
Stopień ochrony obudowy | IP40 | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 6 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2,5 A | |
Częstotliwość przełączania | 3 000 /h | |
Materiał zestyków, elektrycznych | pozłacane srebro |
