TESF/CC/U - 101182697

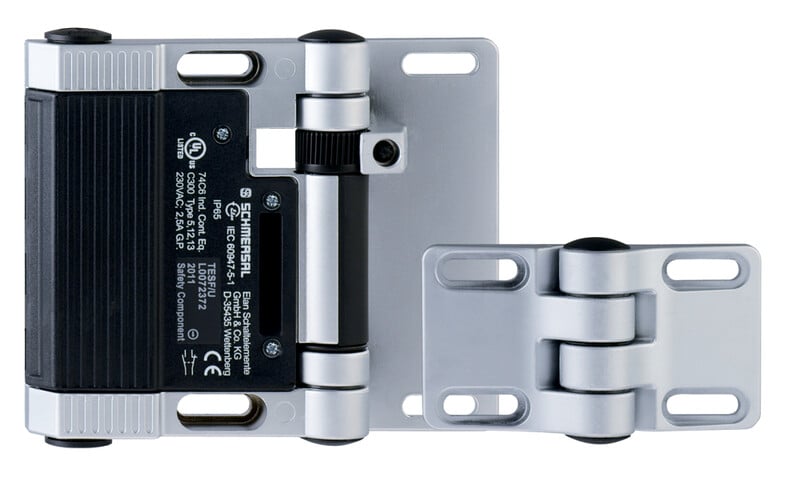

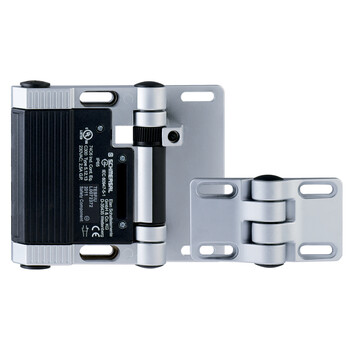

Zawiasowy wyłącznik bezpieczeństwa Schmersal, obudowa metalowa, IP65, 2 tory bezpieczeństwa, regulowany kąt przełączania, wymiary 141x115x21,5 mm, kąt rozwarcia drzwi 180°, temperatura pracy -25...+65°C.


Dodaj do porównania Usuń z porównania

183,40 €

225,58 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TESF/CC/U 101182697

  • 2 wloty kablowe M 16 x 1.5
  • Obudowa metalowa
  • Dobra odporność na oleje i benzynę lakową
  • Do drzwi z zawiasami po lewej lub prawej stronie
  • 141 mm x 115 mm x 21,5 mm
  • Łatwy montaż, odpowiednie dla wszystkich konwencjonalnych systemów profilowych (30 … 60 mm)
Klucz zamówieniowy
Oznaczenie typu produktu TESF/CC/U
Numer artykułu (Numer katalogowy) 101182697
EAN (European Article Number) 4030661604695
eCl@ss number, version 12.0 27-27-06-09
eCl@ss number, version 11.0 27-27-06-09
Numer eCl@ss, wersja 9.0 27-27-06-09
ETIM number, version 7.0 EC002591
ETIM number, version 6.0 EC002591
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-15,EN IEC 60947-5-1
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Kolor obudowy Czarne
Ciężar brutto 840 g
Dane ogólne - właściwości
Regulowany kąt przełączania Tak
dodatkowy zawias Tak
Liczba zestyków pomocniczych 2
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
B10D Zestyk normalnie otwarty (NO) 1 000 000 operacji
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Kąt wymuszonego rozwarcia 10 °
Kąt otwarcia 180°
Mechanical data - Connection technique
Termination 2 x Screw terminals M16 x 1.5
Konektor Przyłącza zaciskowe
Przekrój kabla, minimalne 0,5 mm2
Przekrój kabla, maksimum 1 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 21,5 mm
Szerokość czujnika 141 mm
Wysokość czujnika 115 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -25 ... +65 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 2,5 kV
Dane elektryczne
Znamionowy prąd cieplny 2,5 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 2 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 1 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 1 200 /h
Materiał zestyków, elektrycznych Stop srebra i niklu 10
Zakres dostawy
Zakres dostawy dodatkowy zawias
Uwaga (zakres dostawy, liczba i rodzaj) Narzędzie do regulacji załączone w dostawie
Note
Uwaga (informacje ogólne) Zamknięta osłona bezpieczeństwa = 0° na schematach ruchu wyłącznika kontaktowego.,Ustawiony fabrycznie kąt przełączania to 3°.,Do momentu osiągnięcia końca żywotności mechanicznej, kąt można zwiększać do 8° przy normalnym zużyciu.,Kąt wymuszonego rozwarcia wynosi 10°.
