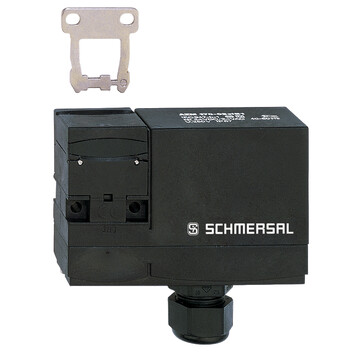

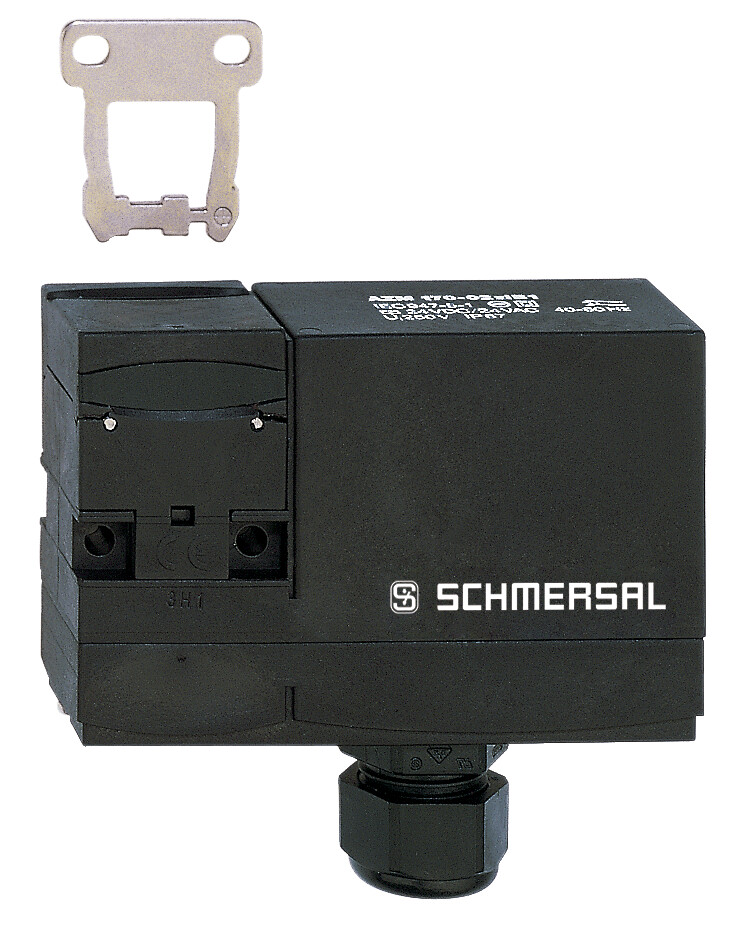

AZM 170-02ZRIA-B6R 230VAC - 101136368
Elektromagnetyczna blokada bezpieczeństwa Schmersal, prawostronny model, dwa styki NC, siła ryglowania do 1300 N, IP67, podłączenie IDC, kodowanie indywidualne, wymiary 90x84x30 mm, napięcie sterowania 230 VAC.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM 170-02ZRIA-B6R 230VAC 101136368
- z podwójną izolacją
- kodowanie indywidualne
- Wysoki poziom kodowania wg ISO 14119
- 90 mm x 84 mm x 30 mm
- zwarta budowa
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- długa żywotność
- duża siła ryglująca
- model prawostronny
- Dla bardzo małych kątów najazdu wzdłuż lub pod kątem 90° do płaszczyzny dźwigni/trzpienia
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | AZM 170-02ZRIA-B6R 230VAC | |
Numer artykułu (Numer katalogowy) | 101136368 | |
EAN (European Article Number) | 4030661280592 | |
eCl@ss number, version 12.0 | 27-27-26-03 | |
eCl@ss number, version 11.0 | 27-27-26-03 | |
Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
ETIM number, version 7.0 | EC002593 | |
ETIM number, version 6.0 | EC002593 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-19,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
Informacje ogólne | kodowanie indywidualne | |
Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
Zasada działania | elektromechaniczne | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Materiał aktywatora | Stal nierdzewna | |
Ciężar brutto | 315 g | |
Dane ogólne - właściwości | ||
Ryglowanie napięciem | Tak | |
Zwolnienie ręczne | Tak | |
Liczba kierunków aktywacji | 2 | |
Liczba zestyków bezpieczeństwa | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Performance Level, up to | c | |
Kategoria zgodnie z EN ISO 13849 | 1 | |
B10D Normally-closed contact (NC) | 2 000 000 operacji | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja - wykluczenie błędu | ||
Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
Poziom zapewnienia bezpieczeństwa | d | |
Kategoria zgodnie z EN ISO 13849 | 3 | |
Note | for 2-channel use and with suitable logic unit. | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Promień aktywacji, minimum | 50 mm | |
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Siła ryglowania zgodnie z EN ISO 14119 | 1 000 N | |
Siła ryglowania, maksimum | 1 300 N | |
Siła zatrzasku | 30 N | |
Skok wymuszonego rozwarcia | 11 mm | |
Positive break force per NC contact, minimum | 8,5 N | |
Siła wymuszonego rozwarcia, minimalne | 17 N | |
Szybkość najazdu, maksimum | 2 m/s | |
Montaż | Śruby | |
Wykonanie śrub mocujących | 2x M5 | |
Tightening torque of the fastening screws for the housing cover, minimum | 0,7 Nm | |
Tightening torque of the fastening screws for the housing cover, maximum | 1 Nm | |
Note | Torx T10 | |
Mechanical data - Connection technique | ||
Prowadzenie przewodów | 1 x M20 x 1,5 | |
Konektor | IDC | |
Przekrój kabla, minimalne | 0,75 mm2 | |
Przekrój kabla, maksimum | 1 mm2 | |
Allowed type of cable | flexible | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 30 mm | |
Szerokość czujnika | 90 mm | |
Wysokość czujnika | 84 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +60 °C | |
Storage and transport temperature | -25 ... +85 °C | |
Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
Ocena zabezpieczenia | II | |
Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 6 A | |
Znamionowe napięcie sterowania | 230 VAC | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Elektryczny pobór mocy, maksimum | 12 W | |
Element przełączający | 2 zestyki (NC) | |
Uwaga (element przełączający) | Zestyk przełączny dwuprzerwowy Zb lub 2 zestyki NC lub 3 zestyki NC lub 4 zestyki NC z galwanicznie rozdzielonymi mostkami zestyków | |
Zasada przełączania | slow action, positive break NC contact | |
Częstotliwość przełączania | 1 000 /h | |
Materiał zestyków, elektrycznych | Srebro | |
Dane elektryczne - wejście sterowania cewki | ||
Magnet switch-on time | 100 % | |
Test pulse duration, maximum | 5 ms | |
Test pulse interval, minimum | 50 ms | |
Dane elektryczne - zestyki bezpieczeństwa | ||
Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
Prąd, kategoria użytkowania AC-15 | 4 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 4 A | |
Pozostałe dane | ||
Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
Zakres dostawy | ||
Zakres dostawy | Niedostępne jako część zamienna,Zaślepki uszczelniające do otworów,The actuator is included in the scope of delivery | |
Note | ||
Uwaga (informacje ogólne) | Ta metoda zakańczania (IDC) umożliwia proste podłączenie przewodów elastycznych bez konieczności stosowania końcówek kablowych,Aktywator nie jest dostępny oddzielnie. | |
Uwaga (wyjście pomocnicze) | dół,Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe |
