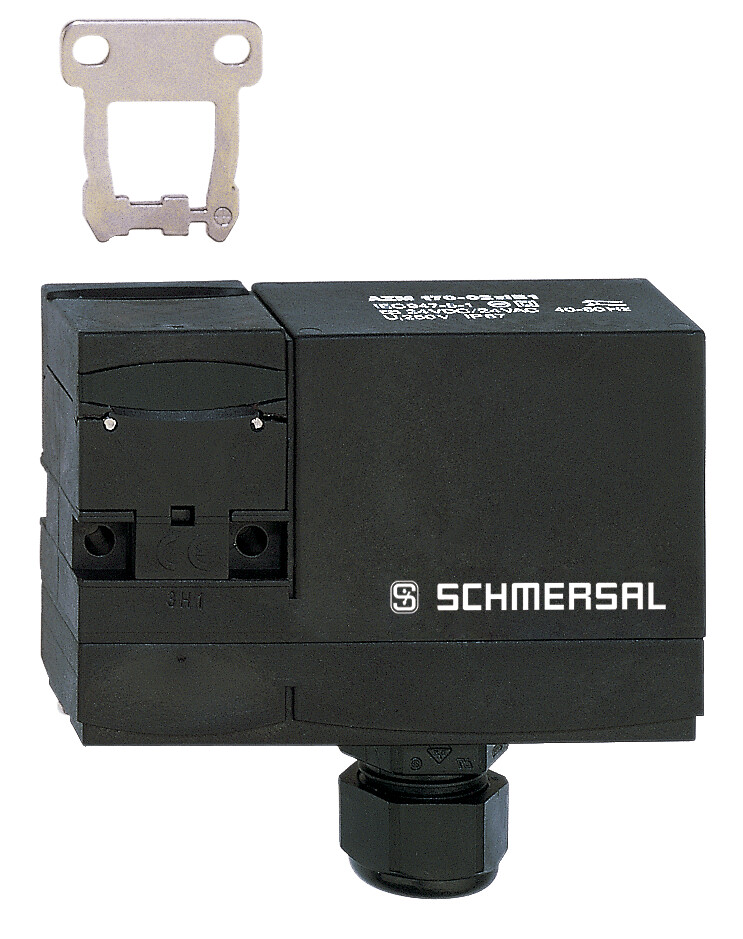

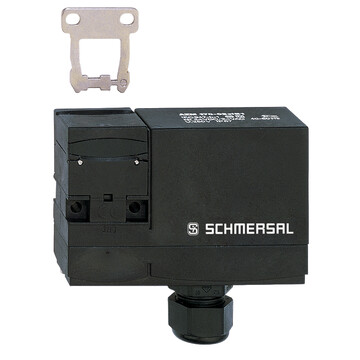

AZM 170-11ZI-B6L 24VAC/DC - 101144354
Elektromechaniczna blokada bezpieczeństwa Schmersal, do osłon ruchomych, siła ryglowania 1300 N, IP67, złącze IDC, kodowanie indywidualne, 1 zestyk NO, 1 NC, zwolnienie ręczne, obudowa 90x84x30 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM 170-11ZI-B6L 24VAC/DC 101144354
- z podwójną izolacją
- kodowanie indywidualne
- Wysoki poziom kodowania wg ISO 14119
- 90 mm x 84 mm x 30 mm
- zwarta budowa
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- długa żywotność
- duża siła ryglująca
- model lewostronny
- Dla bardzo małych kątów najazdu wzdłuż lub pod kątem 90° do płaszczyzny dźwigni/trzpienia
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM 170-11ZI-B6L 24VAC/DC | |
| Numer artykułu (Numer katalogowy) | 101144354 | |
| EAN (European Article Number) | 4030661503745 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-19,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
| Informacje ogólne | kodowanie indywidualne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Materiał aktywatora | Stal nierdzewna | |
| Ciężar brutto | 295 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Zwolnienie ręczne | Tak | |
| Liczba kierunków aktywacji | 2 | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| B10D Normally-closed contact (NC) | 2 000 000 operacji | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Note | for 2-channel use and with suitable logic unit. | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Promień aktywacji, minimum | 50 mm | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła ryglowania zgodnie z EN ISO 14119 | 1 000 N | |
| Siła ryglowania, maksimum | 1 300 N | |
| Siła zatrzasku | 5 N | |
| Skok wymuszonego rozwarcia | 11 mm | |
| Positive break force per NC contact, minimum | 8,5 N | |
| Siła wymuszonego rozwarcia, minimalne | 17 N | |
| Szybkość najazdu, maksimum | 2 m/s | |
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 2x M5 | |
| Tightening torque of the fastening screws for the housing cover, minimum | 0,7 Nm | |
| Tightening torque of the fastening screws for the housing cover, maximum | 1 Nm | |
| Note | Torx T10 | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 1 x M20 x 1,5 | |
| Konektor | IDC | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 1 mm2 | |
| Allowed type of cable | flexible | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 90 mm | |
| Wysokość czujnika | 84 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | +25 ... +85 °C | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Ocena zabezpieczenia | II | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Znamionowe napięcie sterowania | 24 VAC/DC | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Elektryczny pobór mocy, maksimum | 12 W | |
| Element przełączający | 1 zestyk (NO), 1 zestyk (NC) | |
| Uwaga (element przełączający) | Zestyk przełączny dwuprzerwowy Zb lub 2 zestyki NC lub 3 zestyki NC lub 4 zestyki NC z galwanicznie rozdzielonymi mostkami zestyków | |
| Zasada przełączania | slow action, positive break NC contact | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - wejście sterowania cewki | ||
| Magnet switch-on time | 100 % | |
| Test pulse duration, maximum | 5 ms | |
| Test pulse interval, minimum | 50 ms | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2,5 A | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
| Zakres dostawy | ||
| Zakres dostawy | Niedostępne jako część zamienna,Zaślepki uszczelniające do otworów,The actuator is included in the scope of delivery | |
| Note | ||
| Uwaga (informacje ogólne) | Ta metoda zakańczania (IDC) umożliwia proste podłączenie przewodów elastycznych bez konieczności stosowania końcówek kablowych,Aktywator nie jest dostępny oddzielnie. | |
| Uwaga (wyjście pomocnicze) | dół,Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe | |
