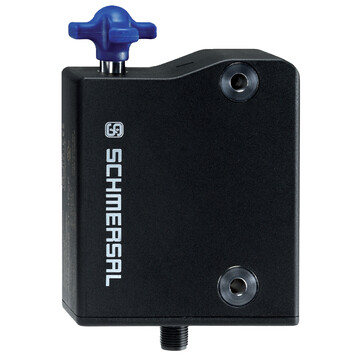

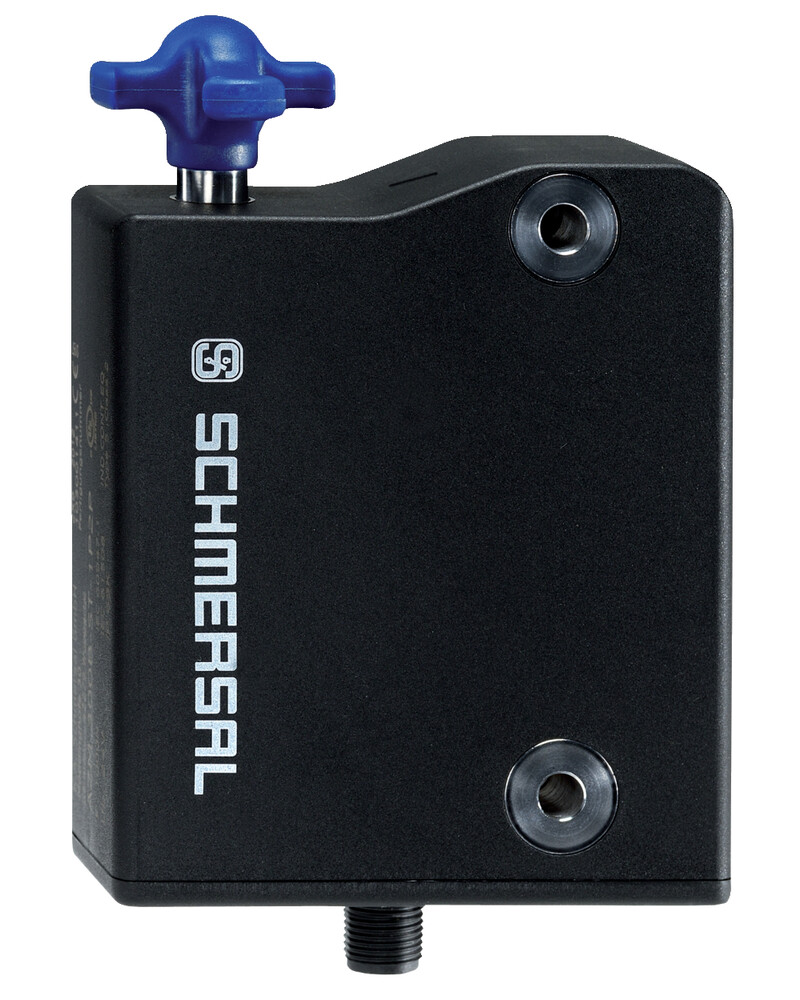

AZM300B-I1-ST-1P2P-T - 103010569
Elektromagnetyczna blokada bezpieczeństwa Schmersal, kodowanie RFID indywidualne, ryglowanie sprężyną, siła ryglowania 1500 N, wyjście awaryjne, IP69, 3 kierunki aktywacji, konektor M12 8-polowy, zwolnienie ręczne.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM300B-I1-ST-1P2P-T 103010569
- higieniczna konstrukcja
- Klasa ochrony IP69
- Odpowiednia dla montażu w systemach profilowych
- Obudowa z tworzywa termoplastycznego
- Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami
- 3 różne kierunki aktywacji
- zwarta budowa
- 3 diody LED pokazujące stan pracy
- odpowiednie dla osłon uchylnych i przesuwnych
- Łączenie szeregowe
- Zwolnienie ręczne
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM300B-I1-ST-1P2P-T | |
| Numer artykułu (Numer katalogowy) | 103010569 | |
| EAN (European Article Number) | 4030661472720 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | kodowanie indywidualne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | RFID | |
| Frequency band RFID | 125 kHz | |
| Transmitter output RFID, maximum | -6 dB/m | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas trwania zagrożenia, maksimum | 200 ms | |
| Czas reakcji aktywatora, maksimum | 100 ms | |
| Czas reakcji wejścia, maksimum | 1,5 ms | |
| Ciężar brutto | 647 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Aktywator monitorowany | Tak | |
| Zatrzaskiwanie | Tak | |
| Wyjście awaryjne | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Łączenie szeregowe | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba kierunków aktywacji | 3 | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Klasyfikacja bezpieczeństwa - Funkcją blokady | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Wartość PFH | 5,20 x 10?1° /h | |
| Wartość PFD | 4,50 x 10?5 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Uwaga (Żywotność mechaniczna) | W przypadku stosowania jako ogranicznik drzwiowy > 50 000 operacji - przy ciężarze drzwi ≤ 5 kg;<br>prędkość aktywacji ≤ 0,5 m/s | |
| Angular misalignment between solenoid interlock and actuator, maximum | 2 ° | |
| Siła ryglowania zgodnie z EN ISO 14119 | 1 150 N | |
| Siła ryglowania, maksimum | 1 500 N | |
| Latching force, adjustable, position 1 | 25 N | |
| Latching force, adjustable, position 2 | 50 N | |
| Wykonanie śrub mocujących | 2 x M6 | |
| Tightening torque of the fixing screws, minimum | 6 Nm | |
| Moment dokręcania śrub mocujących, maksimum | 7 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Switch distance, typical | 2 mm | |
| Gwarantowana odległość przełączania „WŁ.” | 1 mm | |
| Odległość przełączania „WYŁ.” | 20 mm | |
| Mechanical data - Connection technique | ||
| Length of sensor chain, maximum | 200 m | |
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
| Konektor | Konektor M12, 8-polowy, kodowanie typu A | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 146 mm | |
| Szerokość czujnika | 87,5 mm | |
| Wysokość czujnika | 55 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67,IP69 | |
| Ambient temperature | +0 ... +60 °C | |
| Storage and transport temperature | -10 ... +90 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 100 mA | |
| Current consumption with magnet ON, average | 200 mA | |
| Current consumption with magnet ON, peak | 350 mA / 200 ms | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 800 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| External wire and device fuse rating | 2 A gG | |
| Czas do gotowości, maksimum | 5 000 ms | |
| Częstotliwość wyłączania, minimalne | 0,5 Hz | |
| Utilisation category DC-12 | 24 VDC / 0,05 A | |
| Zabezpieczenie elektryczne, maksimum | 2 A | |
| Dane elektryczne - wejście sterowania cewki | ||
| Oznaczenie, sterowanie magnesem | IN | |
| Progi przełączania wejść magnesu | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Pobór prądu sterowania magnesem dla 24V | 10 mA | |
| Magnet switch-on time | 100 % | |
| Test pulse duration, maximum | 5 ms | |
| Test pulse interval, minimum | 40 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C0 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
| Progi przełączania wejść bezpieczeństwa | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Pobór prądu wyjść bezpieczeństwa dla 24V | 5 mA | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 100 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,25 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Test pulse interval, typical | 1000 ms | |
| Test pulse duration, maximum | 0,5 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C2 | |
| Klasyfikacja ZVEI CB24I, ujście | C1,C2 | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Oznaczenie, wyjścia diagnostyczne | OUT | |
| Wykonanie | odporne na zwarcie, typu p | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,05 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Stan urządzenia: żółta dioda LED,Błąd / usterka: czerwona dioda LED,Napięcie zasilające UB: Zielona dioda LED | |
| Układ zestyków | ||
| STYK 1 | A1 Napięcie zasilania UB | |
| STYK 2 | X1 Wejście bezpieczne 1 | |
| STYK 3 | A2 GND | |
| STYK 4 | Y1 Wyjście bezpieczne 1 | |
| STYK 5 | OUT Wyjście diagnostyczne | |
| STYK 6 | X2 Wejście bezpieczne 2 | |
| STYK 7 | Y2 Wyjście bezpieczne 2 | |
| STYK 8 | IN Kontrola cewki | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | AZ/AZM300-B1 | |
| Note | ||
| Uwaga (informacje ogólne) | Do osłon wpuszczonych w ramę można użyć opcjonalnego zestawu montażowego MP-AZ/AZM300-1.,Do osłon wykonanych ze szkła lub Makrolonu można uzyć opcjonalnego zestawu montażowego MS-AZ/AZM300-B1-1,Tak długo, jak aktywator pozostaje włożony do blokady, osłona bezpieczeństwa może być ponownie zaryglowana. W tym przypadku, wyjścia bezpieczeństwa są ponownie załączane, tak, że osłona bezpieczeństwa nie może zostać otwarta. | |
