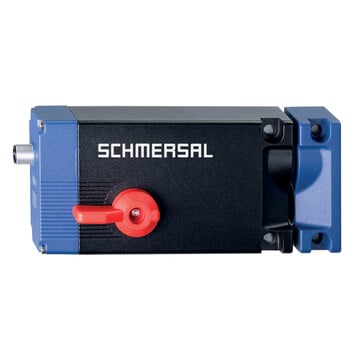

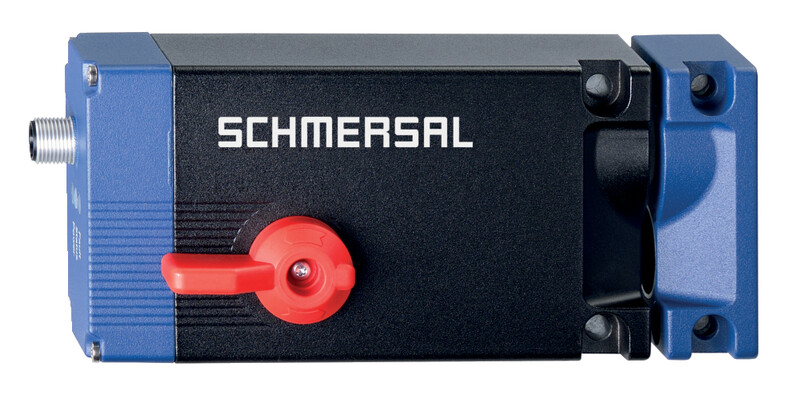

AZM400Z-ST-I1-1P2P-T - 103003840
Elektromagnetyczna blokada bezpieczeństwa Schmersal, kodowanie RFID, siła ryglowania 13 000 N, wyjście diagnostyczne, konektor M12 8-pin, IP66/IP67, funkcja bistabilna, 2 styki bezpieczeństwa, napięcie 24 VDC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZM400Z-ST-I1-1P2P-T 103003840
- Indywidualne kodowanie z technologią RFID
- Wysoki poziom kodowania wg ISO 14119
- Konektor M12, 8-polowy
- Kontrola zaryglowania
- 1 Wyjście diagnostyczne
- Wyjście awaryjne
- Bistabilny, napędzany elektrycznie sworzeń ryglujący
- Siła ryglująca 10.000 N
- Zwolnienie możliwe przy sile poprzecznej do 300N
- PL e / kat. 4 / SIL 3 dla funkcji ryglowania i kontroli zamknięcia
- Dwukanałowy sygnał wejściowy funkcji zamknięcia osłony
- Współpraca z wyjściami P/P i P/N
- Wysoka tolerancja przesunięcia osłon
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZM400Z-ST-I1-1P2P-T | |
| Numer artykułu (Numer katalogowy) | 103003840 | |
| EAN (European Article Number) | 4030661472607 | |
| eCl@ss number, version 12.0 | 27-27-26-03 | |
| eCl@ss number, version 11.0 | 27-27-26-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-03 | |
| ETIM number, version 7.0 | EC002593 | |
| ETIM number, version 6.0 | EC002593 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | kodowanie indywidualne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | Pole magnetyczne,RFID | |
| Frequency band RFID | 125 kHz | |
| Transmitter output RFID, maximum | -6 dB/m | |
| Materiał obudowy | odlew ze stopów lekkich | |
| Czas reakcji aktywatora, maksimum | 100 ms | |
| Ciężar brutto | 846 g | |
| Dane ogólne - właściwości | ||
| Kontrola zaryglowania | Tak | |
| Wyjście awaryjne | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba sygnałów diagnostycznych | 1 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Klasyfikacja bezpieczeństwa - Funkcją blokady | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Wartość PFH | 1,00 x 10?? /h | |
| Wartość PFD | 9,00 x 10?5 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Funkcja ryglowania | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Wartość PFH | 1,80 x 10?? /h | |
| Wartość PFD | 1,60 x 10?4 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Zasada ryglowania | bistabilny | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Uwaga (Żywotność mechaniczna) | Z tego przy sile poprzecznej Fquer = 100 N: 100.000 operacji | |
| Allowed distance interlock to actuator, minimum | 1 mm | |
| Allowed distance interlock to actuator, maximum | 7 mm | |
| Angular misalignment between solenoid interlock and actuator, maximum | 2 ° | |
| Minimalny odstęp między urządzeniami | 30 mm | |
| Siła ryglowania zgodnie z EN ISO 14119 | 10 000 N | |
| Siła ryglowania, maksimum | 13 000 N | |
| Siła poprzeczna przy powrocie sworznia, maksymalna (względem naprężonych drzwi) | 300 N | |
| Uwaga (siła poprzeczna przy powrocie sworznia) | nie dotyczy zwolnienia ręcznego i awaryjnego | |
| Wykonanie śrub mocujących | 2x M6 | |
| Note (Type of the fixing screws) | Property class min. 10.9 | |
| Moment dokręcania śruby | 8 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor M12, 8-polowy, kodowanie typu A | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 65,3 mm | |
| Szerokość czujnika | 77,8 mm | |
| Wysokość czujnika | 156,7 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -20 ... +55 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 100 mA | |
| Operating current while bolt movement, peak | 600 mA / 100 ms | |
| Rated operating voltage | 24 VDC | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| External wire and device fuse rating | 2 A gG | |
| Czas do gotowości, maksimum | 1 500 ms | |
| Częstotliwość wyłączania, minimalne | 0,3 Hz | |
| Cykl zamknięcie/otwarcie, minimum | 3 | |
| Min. średni czas cyklu (przy pracy ciągłej) | 20 s | |
| Utilisation category DC-12 | 24 VDC / 0,05 A | |
| Zabezpieczenie elektryczne, maksimum | 2 A | |
| Dane elektryczne - Wejścia kontrolne | ||
| Oznaczenie, wejścia kontrolne | E1 und E2 (p-schaltend), E3 (n-schaltend) | |
| Progi przełączania wejść sterujących | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Klasyfikacja ZVEI CB24I, ujście | C0 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Current consumption at 24V, minimum | 5 mA | |
| Current consumption at 24V, maximum | 10 mA | |
| Dopuszczalny czas rozbieżności (sygnał wejściowy), maksimum | 10 s | |
| Test pulse interval, maximum | 40 ms | |
| Test pulse duration, maximum | 5 ms | |
| Permissible residual drive current | 1,5 mA | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,25 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Test pulse interval, typical | 1000 ms | |
| Test pulse duration, maximum | 0,5 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C2 | |
| Klasyfikacja ZVEI CB24I, ujście | C1,C2 | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Oznaczenie, wyjścia diagnostyczne | OUT | |
| Wykonanie | odporne na zwarcie, typu p | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,05 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| uwaga | Wyjście dniagnostyczne nie jest wyjściem bezpieczeństwa! | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Stan urządzenia: żółta dioda LED,Błąd / usterka: czerwona dioda LED,Napięcie zasilające UB: Zielona dioda LED | |
| Układ zestyków | ||
| STYK 1 | A1 Napięcie zasilania UB | |
| STYK 2 | X2 Wejście bezpieczne 2 | |
| STYK 3 | A2 GND | |
| STYK 4 | Y1 Wyjście bezpieczne 1 | |
| STYK 5 | OUT Wyjście diagnostyczne | |
| STYK 6 | E3 Wejście kontrolne 3 | |
| STYK 7 | Y2 Wyjście bezpieczne 2 | |
| STYK 8 | E2 Wejście kontrolne 2 | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | AZM400-B1 | |
